Часто при работе с мелкими объектами требуется дополнительное увеличение, при этом важно, чтобы обе руки оставались свободными. В медицине для этих целей используются специальные оптические системы, которые могут размещаться на столе или надеваться на голову. Настольные модификации освобождают руки и обеспечивают хорошую кратность увеличения, но этого не всегда достаточно для выполнения сложных манипуляций. Кроме того, это стационарные системы, ограничивающие поле деятельности.
Бинокулярные лупы позволяют получать максимально чёткое изображение исследуемого участка, не ограничивая врача при выполнении диагностики или каких-либо процедур. В оптических системах предусмотрена возможность регулировки разрешения и освещённости, что минимизирует нагрузку на глаза, повышает скорость и качество работы.
В данном разделе представлены бинокулярные лупы от ведущих мировых производителей.

Назначение оборудования
Бинокулярные лупы нашли применение в:
- офтальмологии;
- хирургии;
- стоматологии;
- нейрохирургии;
- отоларингологии.

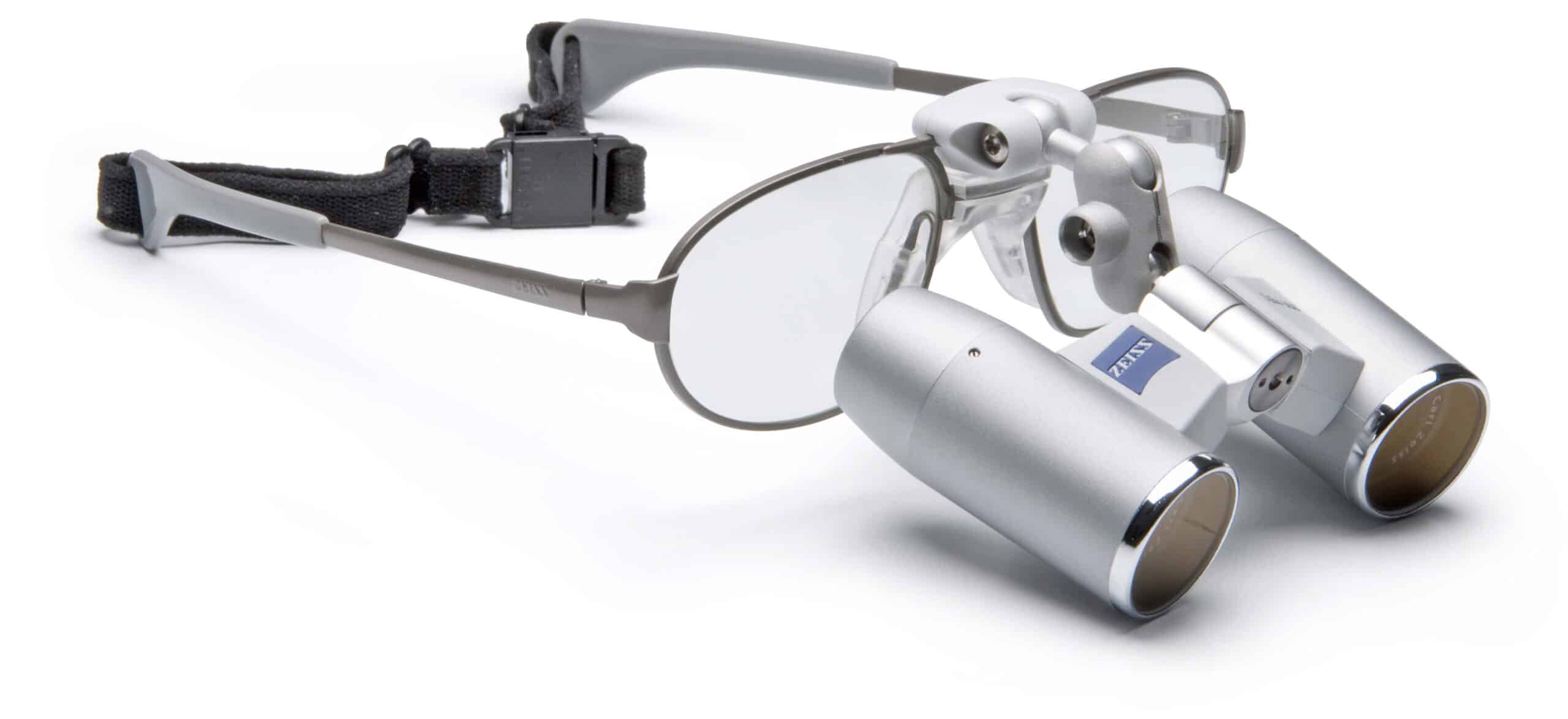

Конструктивно представляют собой оптические приборы с двумя лупами, обеспечивающими бинокулярное зрение – способность видеть увеличенное изображение сразу двумя глазами. Сигналы, получаемые одновременно от обоих глаз, объединяются в объёмную картинку с высоким качеством и детализацией.
Увеличение объекта достигается за счёт линз, фокусирующих и усиливающих падающий свет. Линза в передней части бинокулярной лупы фокусирует свет в точке внутри лупы (фокус), линза на задней стороне увеличивает изображение. Коэффициент увеличения зависит от соотношения фокусных расстояний между передней и задней линзой.
В отличие от других оптических систем бинокулярные лупы максимально удобны в эксплуатации. Система надёжно фиксируется на голове, что позволяет выполнять сложные манипуляции с высокой точностью. Чёткая фокусировка сохраняется даже при движении.
Конструктивные особенности и виды
Бинокулярная лупа изготавливается из полимерных материалов и оснащается набором линз с разной степенью увеличения. Оптическая система крепится таким образом, чтобы стёкла располагались параллельно глазам. Стёкла также преимущественно изготавливаются из оптического пластика, который безопаснее, чем стекло.
Бинокулярные лупы различаются по базовым характеристикам:
- рабочему расстоянию;
- кратности увеличения;
- глубине фокуса;
- способу крепления.
Рабочее расстояние подбирается с учётом роста врача и сложности выполняемых манипуляций. В среднем значение варьируется от 35 до 50 см.
Производители предлагают линзы с разной степенью увеличения – от 2,5х до 6х. Обратите внимание, что максимальное увеличение не всегда является оптимальным. Оно позволяет рассмотреть объект более детально, но существенно уменьшает рабочее поле. Важно найти баланс между увеличением и чёткостью изображения.
Для изготовления бинокулярных луп используются два вида линз: основанные на системе Галилея и на системе Кеплера. Система Галилея состоит из выпуклой объективной и вогнутой окулярной линзы, что обеспечивают широкое поле обзора и большую глубину резкости. Недостаток таких систем – недостаточная кратность увеличения: всего лишь 3,8х. В системе Кеплера предусмотрено 5 линз и 2 призмы. Такая конструкция значительно увеличивает исследуемые объекты без периферического искажения, но из-за большого веса работать с ней неудобно.
Глубина фокуса определяет возможность видеть всё операционное поле без затемнений и искажений.
Для крепления бинокулярной лупы используются очковая оправа, шлем или обод.
Медицинское оборудование от ESM
Компания ESM специализируется на поставках медицинского оборудования, расходных материалов и инструментов. Мы напрямую сотрудничаем с ведущими отечественными и мировыми производителями, что позволяет обходиться без посредников и дополнительных расходов. Вы можете приобрести любой товар из каталога на выгодных условиях.
Планируете выбрать лупу? Обращайтесь! Наши специалисты ответят на все вопросы. Вы гарантированно получите качественную оптическую систему, продуманную до мелочей и соответствующую всем современным требованиям. Кроме того, мы позаботимся об организации оперативной доставки заказанной вами продукции.
Лучшие модели

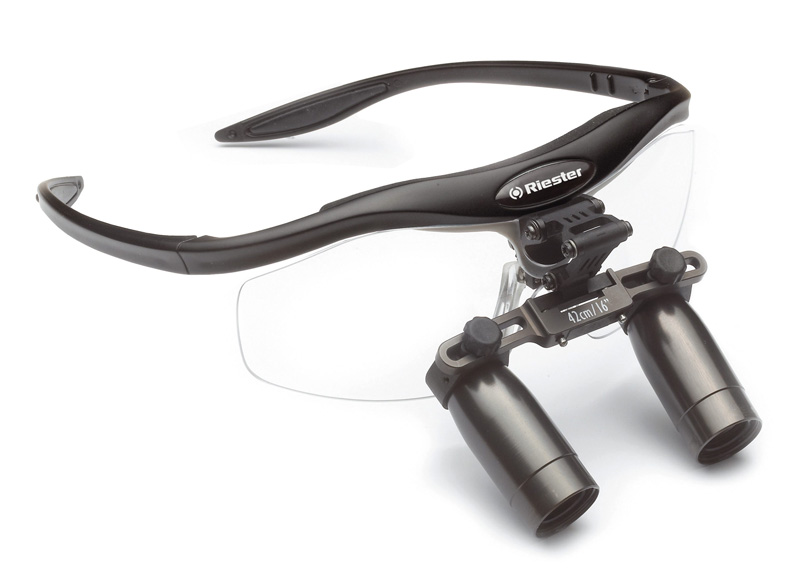

XL Advantage – ещё одна линейка специальных бинокулярных луп от немецкой компании Riester. Инструмент с высокой степенью увеличения предназначен для использования в хирургии, стоматологии, косметологии, то есть там, где необходима качественная детализация исследуемого поля. Системы данного типа незаменимы при сложных оперативных вмешательствах, так как обеспечивают точную цветопередачу и однородный обзор до самого края.

Ахроматическая оптика обеспечивает чёткое и яркое изображение от края до края. Независимая регулировка оптики слева и справа даёт возможность изменять межзрачковое расстояние с учётом индивидуальных особенностей врача. Благодаря креплению i-View можно увести бинокулярную лупу с оси зрения без изменения выбранных настроек, при этом освещение остается в требуемой точке. Механизм синхронизации регулировки возвращает лупу к оси исследования без посторонней помощи с сохранением всех предварительно выбранных параметров.
Сравнительная таблица основных характеристик
Характеристика |

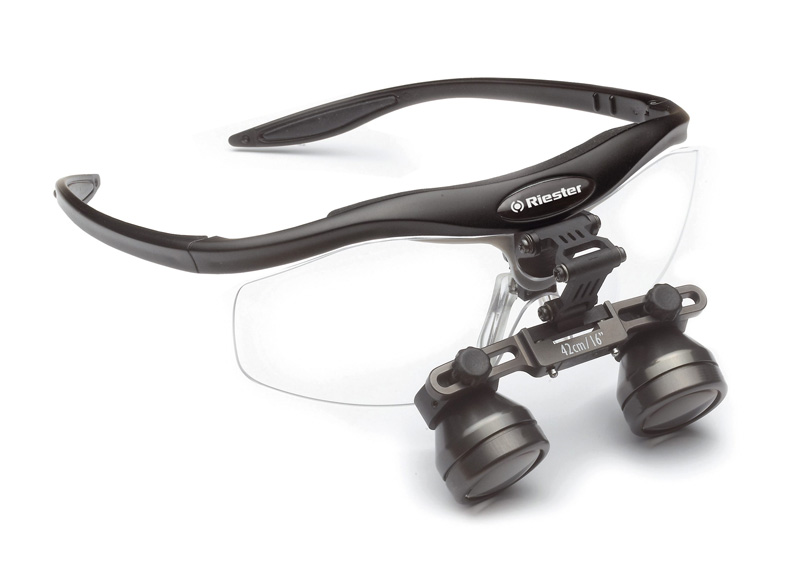

Supervu Galilean |
XL Advantage |
Бинокулярные лупы HRP |
Оптическая система |
Галлилеева |
Призматическая |
Призматическая |
Увеличение |
2.5x, 3.0x |
2.5x, 3.5x |
3.5x, 4.0x, 6.0x |
Рабочее расстояние |
340–500 мм |
340–500 мм |
340–550 мм |
Поле зрения |
Широкое |
Широкое |
Узкое при высоком увеличении |
Вес |
Лёгкий (около 50–60 г) |
Средний |
Более тяжёлые (до 100 г и выше) |
Настройка межзрачкового расстояния |
Да |
Да |
Да |
Назначение |
Стоматология, ЛОР, хир. манипуляции |
Стоматология, микрохирургия |
Микрохирургия, нейрохирургия |
Совместимость с подсветкой |
Да |
Да |
Да |
Особенности |
Простота и лёгкость |
Оптимальный баланс между весом и качеством |
Высокоточное изображение, точная фокусировка |
Рекомендации по выбору
При выборе устройства следует обратить внимание на такие параметры, как:
- фокусное расстояние – от него зависит степень увеличения изображения;
- наличие подсветки и её особенности: светодиодная подсветка, работающая на аккумуляторных батареях, обеспечивает естественную цветопередачу и позволяет регулировать световой поток, что исключает появление посторонних теней в исследуемой зоне;
- вес и размеры (особенно эти параметры актуальны для налобных моделей).
При настройке бинокулярной лупы необходимо учитывать межзрачковое расстояние. Что касается способа крепления, то специалисты рекомендуют выбирать лупы на очковой оправе. Они удобны в эксплуатации и подходят для повседневного использования.
