Негатоскопы

Рентгенография, которую многие ошибочно считают устаревшим диагностическим методом, по-прежнему остаётся востребованной в медицине процедурой. Несмотря на появление новых технологий и современного оборудования, позволяющего выполнять исследования органов и систем в разных плоскостях, рентгеновские аппараты являются обязательным элементом оснащения всех без исключения медучреждений, будь то крупная клиника или небольшой провинциальный стационар. Более того, рентгенография не стоит на месте, а идёт в ногу с прогрессом. Аппараты последнего поколения обеспечивают высокое качество изображения при минимальных дозах вредного излучения.

Для расшифровки полученных при помощи рентген-аппаратов снимков используется специальное устройство – негатоскоп.

Назначение и сфера применения негатоскопов

Прежде чем говорить о принципе работы негатоскопа, необходимо разобраться с тем, что из себя представляет рентгеновский снимок. Во время исследования врач при помощи рентген-аппарата направляет лучи на ту область тела, которая его интересует. А так как все органы, ткани и структуры нашего организма имеют разную плотность и состав, то и лучи они поглощают и проводят по-разному. В результате на готовом рентгеновском снимке появляется огромное количество оттенков серого с различной световой плотностью.

Без специальных знаний правильно интерпретировать эту гамму невозможно, так как риск упустить важную деталь и ошибиться с диагнозом очень велик. Даже для расшифровки снимков, полученных на современных аппаратах с высоким качеством изображения и уровнем детализации, необходимы специальные устройства. Для точной оценки состояния органов и структур используется негатоскоп.

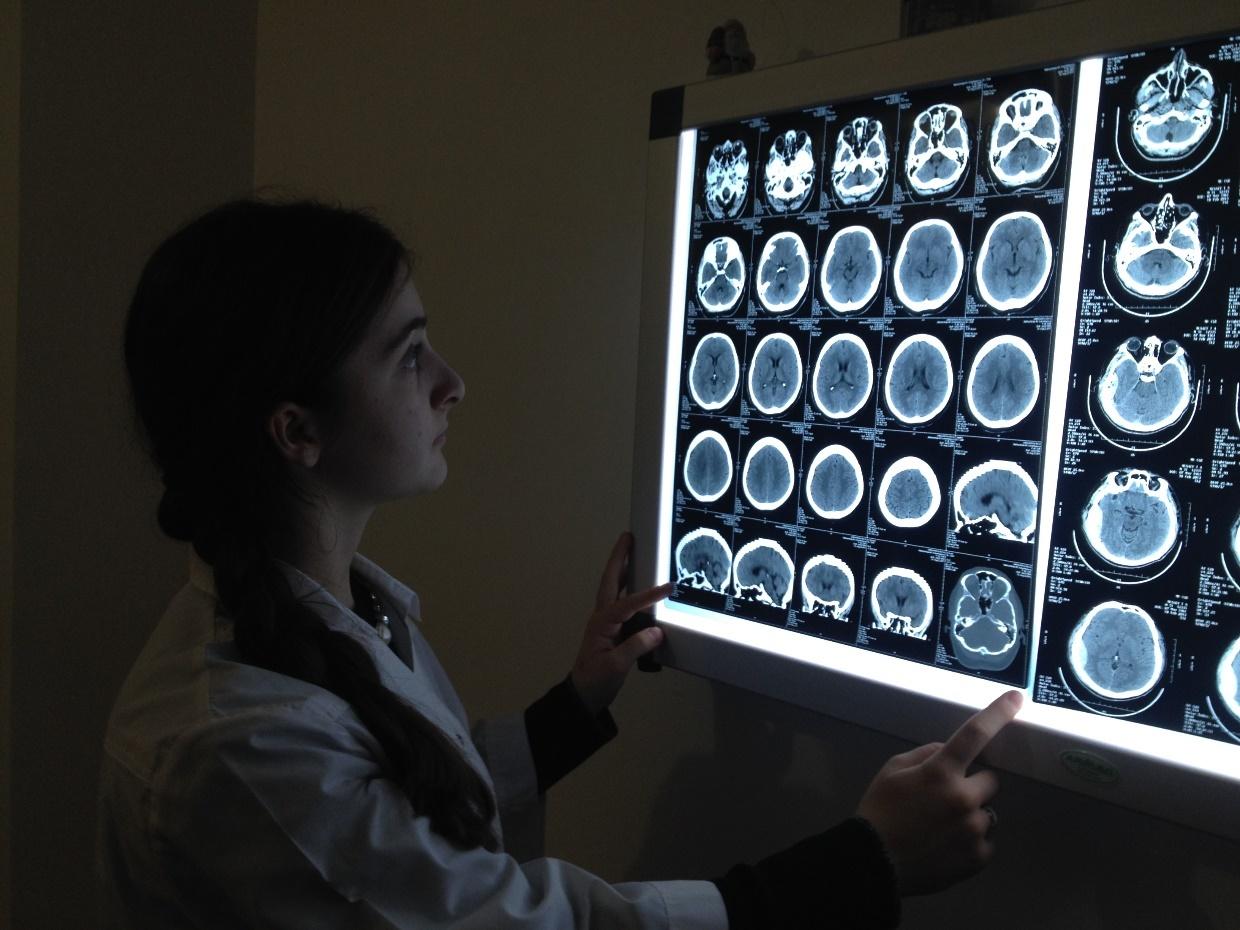

Негатоскоп является современным прибором, который позволяет просматривать рентгеновские снимки на пленке. Механизм работы прибора основан на принципе рассеивания белого света, позволяющего выделить патологические участки в гамме серых оттенков. Устройства дополнены источником света, отличающимся от стандартной лампы. Благодаря ему врач может обнаружить на снимке даже мельчайшие изменения, которые могут оказаться незаметными при просмотре фото "на просвет" у окна или иного источника освещения.

Конструктивные особенности и принцип действия

Прибор выполнен в виде небольшого ящика, у которого одна из фронтальных сторон является светящимся экраном. Экран изготовлен из матового акрилового стекла или из оргстекла, каркас – из стали, алюминия или пластика. Внутри негатоскопа установлены светодиодные, люминесцентные или галогеновые лампы. Для фиксации снимков на экране предусмотрены зажимы.

На смотровое стекло нанесена LGP-матрица, напоминающая пчелиные соты. Матрица обеспечивает рассеивание светового потока и равномерное распределение подсветки по всей площади снимка. В результате детали снимка становятся более чёткими, врач может рассмотреть их границы и точные размеры. Некоторые модели негатоскопов оснащены специальными шторками для покадрового включения снимков.

Варианты исполнения

Существует большое количество разновидностей устройств. Выделяют напольные и настенные, передвижные и стационарные установки. Также модели различаются источниками света, размером экрана и мощностью лампы, наличием или отсутствием шторки для диафрагмирования поверхности. Современные приборы могут работать от автономных аккумуляторов или сети. Некоторые модели позволяют регулировать яркость свечения лампы. По размеру и количеству снимков различают одно-, двух-, трех и четырехкадровые аппараты.

Медицинское оборудование от ESM

В ассортименте компании EuroSMed представлены негатоскопы с широким перечнем достоинств:

• эффективное распространение света в стекле, обеспечивающее оптимальную визуализацию;
• высокая яркость;
• большая оптическая плотность;
• удобство использования, обусловленное эргономичной конструкцией;
• относительно небольшие размеры и вес;
• высокая надежность и длительный срок службы.

Вы можете купить устройство одного из известных производителей из России, Беларуси или Великобритании. Мы предлагаем модели, отличающиеся оптимальным набором эксплуатационных характеристик и доступной стоимостью. Цена будет озвучена нашим специалистом заранее, что позволит спланировать расходы.

Обращайтесь! Мы поможем выбрать и заказать негатоскоп, соответствующий решаемым вами задачам, финансовым возможностям и индивидуальным запросам. Компания позаботится о быстрой отгрузке оборудования, его доставке и установке. При необходимости специалисты проведут обучение персонала по использованию устройства.

Топ-3 лучших моделей

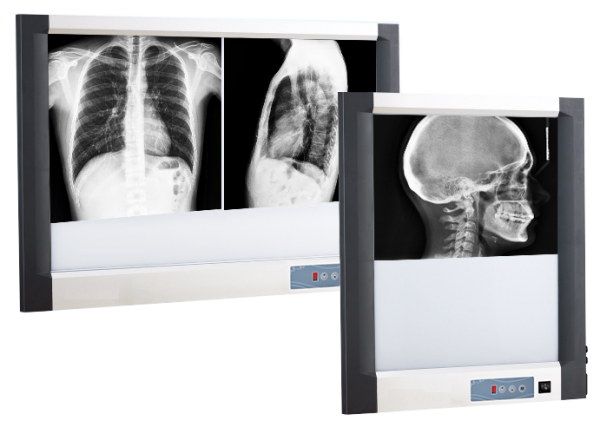

X-View LED – настенный негатоскоп с матричным источником света от компании Dixion, представленный в четырёх вариантах просмотра рентгенографических снимков: одно-, двух-, трёх- и четырёхкадровом формате. Каждая из модификаций оснащена LED-лампами, рассчитанными на длительный срок службы – более 100 000 часов. Светодиодная технология обеспечивает равномерное освещение всей поверхности экрана для максимально точной диагностики. Мерцание во время просмотра снимков исключено. Для устройств серии характерны высокая яркость и оптимальные показатели цветовой температуры, благодаря чему изображения на слайдах становятся более чёткими и детализированными. В негатоскопах предусмотрена функция закрепления снимков c автоматическим включением/выключением кадров. Эти компактные приборы имеют толщину всего 2,5 мм, что позволяет эффективно использовать рабочее пространство кабинета.

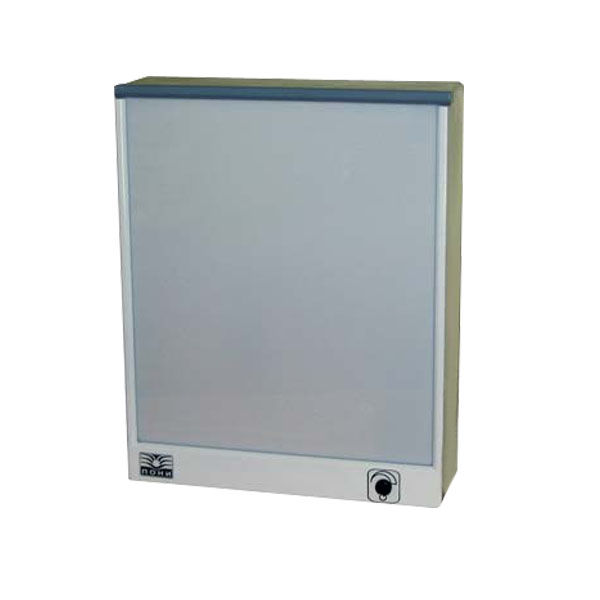

Негатоскоп общего назначения НР1-02 от российской компании ПОНИ предназначен для оснащения рентгеновских кабинетов в диагностических центрах, травмпунктах, хирургических отделениях, стоматологических клиниках. Также предусмотрена возможность использования в качестве обучающего пособия в научно-исследовательских центрах и учебных заведениях. Данная модель рассчитана на размещение одного листа пленки размером 43х35 см. Люминесцентные лампы кольцевой конструкции обеспечивают равномерное и яркое освещение. Яркость экрана имеет плавную регулировку в интервале от 50 до 100 %. Негатоскоп можно устанавливать на горизонтальной поверхности или размещать на стене. Прибор покрыт специальным защитным слоем, повышающим устойчивость к негативному воздействию дезинфицирующих средств.

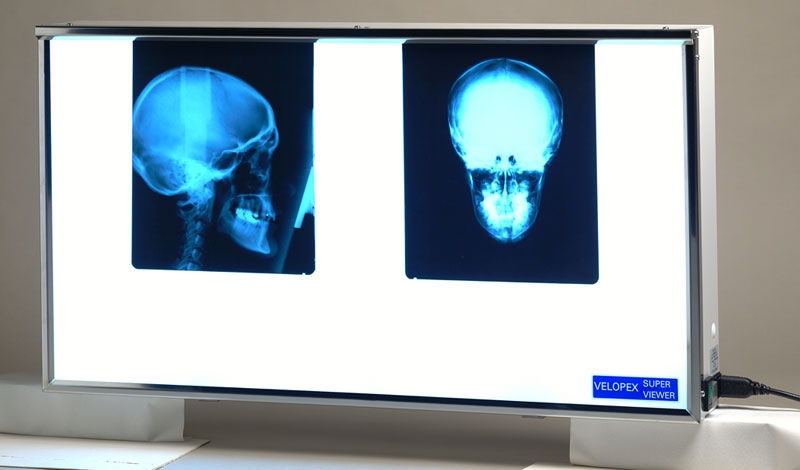

Velopex Super Viewer Single – универсальный негатоскоп, предназначенный для работы со всеми видами рентгенограмм. Британский бренд Velopex хорошо известен во всём мире, продукция компании пользуется заслуженной популярностью среди рентгенологов многих стран. Прибор состоит из двух секций, которые могут освещаться одновременно или по отдельности. Люминесцентные лампы обеспечивают равномерное освещение снимков. Корпус негатоскопа изготовлен из стали и покрыт порошковой краской серого цвета. С внешней стороны оборудование отделано алюминием и пластиком. Экран для просмотра снимков выполнен из акрилового стекла.

Сравнительная таблица основных характеристик

Особенности выбора негатоскопа

При выборе негатоскопа необходимо обратить внимание на следующие параметры:

• яркость свечения – чем она выше, тем больше информации сможет получить рентгенолог;
• равномерность свечения – если свет распределяется полосами или пятнами, изображение воспринимается хуже;
• цветовая температура источников света – для точной оценки оттенков серого необходим белый свет со смещением в голубую зону спектра;
• наличие функции диафрагмирования, которая в сочетании с возможностью регулировки яркости даёт возможность улучшить визуализацию мелких деталей.

Также следует учесть количество кадров. Всего их может быть от одного до четырёх. Для обычной поликлиники подойдёт стандартный однокадровый негатоскоп. Если оборудование приобретается для профильной клиники, то лучше выбирать двух-, трех- и четырехкадровые приборы с возможностью одновременного просмотра нескольких снимков для оценки течения болезни в динамике.
