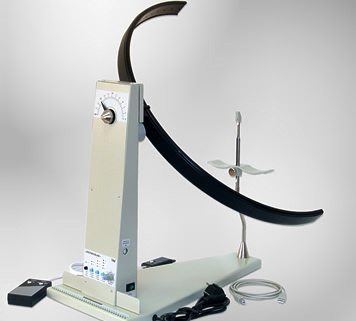

Анализатор поля зрения ПЕРИСКАН
Аппарат для полуавтоматической и компьютерной диагностики состояния полей зрения с режимом периметрического мускулотренинга. (Периметр Фёрстера)
Аппарат «ПЕРИСКАН» для полуавтоматической и компьютерной диагностики состояния полей зрения с режимом периметрического мускулотренинга. (Периметр Фёрстера)
Анализатор поля зрения – аппарат "ПЕРИСКАН" предназначен для определения границ поля зрения, оценки световой чувствительности внутри поля зрения в условиях дневного, сумеречного и ночного зрения с обеспечением пропорционального изменения интенсивности светового стимула в соответствии со шкалой Гольдманна, включения светового стимула последовательно и в хаотическом порядках, проведения статической пороговой периметрии для более детального определения порога яркостной чувствительности, а также как периметрический мускулотренер.
В настоящее время при исследовании полей зрения используется достаточно большое число различных анализаторов, называемых периметрами. Причём, стремление к компромиссу между максимальным количеством исследуемых точек и минимальными затратами времени привело к идее создания автоматизированных сферических периметров с компьютерными программами.
Однако, высокая стоимость таких устройств и непременное требование наличия компьютера делает затруднительным применение таких анализаторов в условиях офтальмологических кабинетов обычных (не специализированных) поликлиник. В таких кабинетах наиболее широкое распространение получил периметр Фёрстера, который наиболее прост в обращении, хотя и обладает рядом недостатков.
С целью повышения достоверности получаемых при определении полей зрения результатов, а также удобства проведения процедуры диагностики и сокращения её сроков разработан аппарат диагностики состояния полей зрения "ПЕРИСКАН", конструктивно построенный на базе привычного для обслуживающего персонала периметра Фёрстера, но использующий элементы автоматики в плане управления световыми стимулами и фиксирования результатов диагностики, как с помощью компьютера, так и без него с возможностью запоминания результата диагностики на светодиодной линейке последовательно по каждому меридиану. Кроме того, "ПЕРИСКАН" позволяет использовать его в качестве мускулотренера.
Аппарат может применяться в офтальмологических, неврологических, нейрохирургических кабинетах широкой поликлинической сети и стационаров для ранней диагностики глаукомы, различных патологий сетчатки и зрительного нерва.

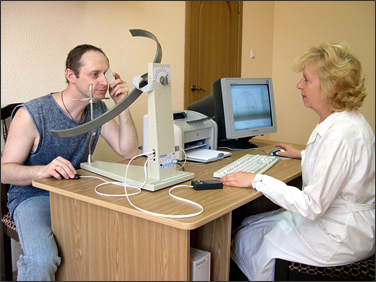

Проведение диагностики полей зрения с применением аппарата "ПЕРИСКАН" совместно с компьютером.
При работе аппарата "ПЕРИСКАН" совместно с компьютером пользователю предлагается удобный интерфейс программы "Periscan":
> информирующий о текущем выбранном режиме, о необходимости выполнить обязательные действия, предупреждающий об ошибках;
> формирует наглядный результат диагностики на диаграмной сетке в виде непрерывной линии, огибающей область зрения с выделением областей скотом, если таковые были определены;
> отображаются символы "Х" около угла меридиана на диаграмной сетке, если был выбран хаотический режим порядка включения световых стимулов;
> позволяет вести базу данных по пациентам; благодаря возможности внесения данных о нем в соответствующие поля с последующим сохранением их и результатов диагностики в файле базы данных;
> позволяет выводить из базы данных результаты диагностики пациента из всего периода его наблюдения в медицинском учреждении;
> позволяет распечатать при необходимости результат диагностики как в монохромном так и в цветном режимах.

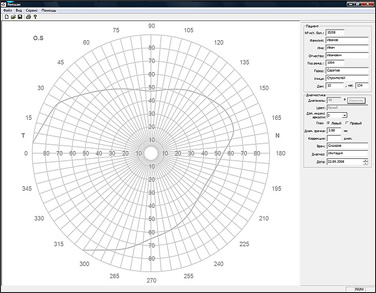

Интерфейс программы "Periscan".
Технические характеристики
| Режимы работы аппарата: - диагностика состояния полей зрения; - периметрический мускулотренер по различным меридианам |
||||
| Испытательное поле – дуга: Ширина дуги Внутренний диаметр дуги |
|
|||
| Поворот дуги вокруг горизонтальной оси с умеренной фиксацией (определено конструкцией аппарата) в основных меридианах (0°; 45°; 90°; 135°), не менее |
|
|||
| Вид светового стимула – круглое световое пятно с уменьшающимся от периферии к центру диаметром и светящееся по заданному закону. | ||||
| Количество областей световых стимулов | 36шт. | |||
| Диаметр области светового стимула (от периферии к центру дуги симметрично): для диапазона 90° – 65° для диапазона 60° – 35° для диапазона 30° – 5° |
4,1мм 2,2мм 1,2мм |
|||
| Изменение индексов яркости световых стимулов: - автоматическое, заданное конструктивно (см. табл. 1); - вручную, добавлением значений индексов от +0,5 до +2 к заданным конструктивно. |
||||
| Количество цветов светового стимула | 4 шт. (белый, красный, зеленый, синий.) |
|||
| Для режима – диагностика состояния полей зрения. | ||||
| Охват включения (предъявления глазу) световых стимулов в полусфере | от 0° до 355°±2,5° | |||
| Пределы измерения поля зрения в обе стороны от середины дуги | 90° | |||
| Количество включаемых световых стимулов | 36шт. | |||
| Расстояние между центрами световых стимулов | 26мм | |||
| Цена деления шкалы лимба установки угла поворота дуги | 5° | |||
| Погрешность установки угла поворота дуги по шкале лимба | ±2,5° | |||
| Режим включения светового стимула | 3 вспышки. | |||
| Режимы перемещения световых стимулов: - автоматический, с возможностью выбора последовательного или хаотического порядка включения световых стимулов; - ручной, пошаговый, с возможностью выбора последовательного или хаотического порядка включения световых стимулов. |
||||
| Порядок перемещения световых стимулов по дуге (в режиме последовательного их включения): | с левого края дуги к центру, затем с правого края дуги к центру | |||
| Время перемещения светового стимула по дуге вдоль меридиана | 72±7с | |||
| Обработка данных: - вручную по светодиодной индикаторной линейке с заполнением диаграмм по полученным данным; - автоматизированная (в составе компьютера) с распечаткой диаграмм и занесением результатов в базу данных. |
||||
| Для режима – периметрический мускулотренер. | ||||
| Охват включения (предъявления глазу) световых стимулов в полусфере | от 0° до 355°±2,5° | |||
| Пределы измерения поля зрения в обе стороны от середины дуги | 85° | |||
| Количество включаемых световых стимулов | 18шт. | |||
| Расстояние между центрами световых стимулов | 52мм | |||
| Цена деления шкалы лимба установки угла поворота дуги | 5° | |||
| Погрешность установки угла поворота дуги по шкале лимб | ±2,5° | |||
| Режим включения светового стимула | однократная вспышка | |||
| Порядок перемещения световых стимулов по дуге: | с левого края дуги (с отметки 85°) к правому краю дуги (к отметке 85°) и обратно. |
|||
| Время перемещения светового стимула по дуге вдоль меридиана и обратно | 5±0,5с | |||
| Длительность режима периметрического мускулотренера | 2мин 8с±12с | |||
| Интерфейс подключения к компьютеру | USB | |||
| Питание от сети переменного тока 220В, 50Гц | ||||
| Мощность, потребляемая аппаратом от сети, не более | 7,5 В·А | |||
| Габаритные размеры | 250х500х700мм | |||
| Масса аппарата, не более | 7кг |
| По безопасности аппарат соответствует ГОСТ Р 50267.0 и выполнен в части электробезопасности как изделие класса I с рабочей частью типа В. |
Комплектация аппарата
| Основной комплект поставки | ||
| Аппарат «ПЕРИСКАН». | 1шт. | Аппарат поставляется в собранном виде |
| Пульт врача. | 1шт. | |
| Пульт пациента. | 1шт. | |
| Кабель USB для подключения к компьютеру. | 1шт. | |
| CD-ROM с программным обеспечением. | 1шт. |
| Паспорт, совмещенный с техническим описанием и инструкцией по эксплуатации |
