Бокс биологической безопасности БМБ-II-"Ламинар-С"-1,2 (221.120)
Физическая изоляция патогенных биологических агентов и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды.
Назначение бокса биологической безопасности класс II тип А2:
Физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды. Защита рабочих агентов внутри рабочей зоны от внешней и перекрестной контаминации.
Применение бокса биологической безопасности класс II тип А2:
Первичная защита оператора при оснащении отдельных рабочих мест в вирусологических и бактериологических лабораториях медицинских, фармацевтических и других учреждений для работы с патогенными агентами и микроорганизмами согласно СП 1.3.2322-08, СП 1.3.2518-09,СП 1.3.3118-13.
Стандартное исполнение бокса микробиологической безопасности БМБ-II-"Ламинар-С"-1,2(код 221.120)
Рабочая камера:
- лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- освещение рабочей камеры;
- 2 розетки в рабочей камере бокса;
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
- комплект съемных столешниц из нержавеющей стали (три секции);
- усилители столешниц (3 шт.);
- опоры столешниц (2 шт.);
- съемная подставка для рук из нержавеющей стали.
Блок УФ-облучения:
- выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
- металлическая защита лампы УФ-облучения.
- демпферы для предотвращения удара при опускании подъёмной заслонки рабочего проёма.
Система очистки поступающего и удаляемого воздуха:
- очистка воздуха, поступающего в рабочую камеру, происходит через приточный НЕРА-фильтр Н14;
- очистка воздуха, удаляемого из рабочей камеры, происходит через выпускной НЕРА-фильтр Н14;
- для движения воздушных потоков внутри бокса установлен один вентилятор.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- электромагнитный считыватель и электромагнитный ключ доступа;
- датчики параметров воздушного баланса;
- датчики положения лицевого стекла и блока УФ-облучения;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- кабель питания съемный с фиксатором.
Элементы для регулировки и проверки:
- балансировочная заслонка выпускного проема для регулировки воздушных потоков;
- встроенный штуцер отбора проб воздуха перед НЕРА-фильтрами для проверки их целостности.
Подставка:
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
Основные характеристики ЛАМИНАРНОГО БОКСА биологической безопасности класс II тип А2
БМБ-II-"Ламинар-С"-1,2 (код 221.120)
|
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) |
5 ИСО |
|
Класс бокса согласно ГОСТ Р ЕН 12469-2010, NSF/ANSI 49 |
II |
|
Тип бокса согласно NSF/ANSI 49 |
A2 |
|
Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010 |
Н14 |
|
Средняя скорость воздушного потока, входящего через рабочий проем, м/с, не менее |
0,47±0,03 |
|
Средняя скорость нисходящего воздушного потока в рабочей камере, м/c |
0,35+0,01 |
|
Освещенность рабочего поля, лк, не менее |
1000 |
|
Степень рециркуляции воздуха в боксе, % |
≈70 |
Основные параметры и размеры ЛАМИНАРНОГО БОКСА биологической безопасности класс II тип А2
БМБ-II-"Ламинар-С"-1,2 (код 221.120)
|
Габаритные размеры бокса с подставкой (ШхГхВ), мм |
1200х770х2150 |
|
Размеры рабочей камеры ламинарного бокса (ШхГхВ), мм |
1105x610x750 |
|
Масса ламинарного бокса с подставкой(Нетто), кг, не более |
235 |
|
Потребляемая мощность (без учета нагрузки на встроенные розетки ), Вт, не более |
180/110* |
|
Суммарная максимально допустимая нагрузка на встроенные розетки, Вт, не более |
1000 |
|
Уровень звукового давления на расстоянии 1 м от бокса, дБ(А), не более |
55** |
|
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/ч |
795-817 |
* - мощность с установленными в бокс новыми (незасоренными) HEPA-фильтрами
** - уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового ума, и может изменяться в пределах 3- 4 дБ(А)).
Опции ламинарного бокса БМБ-II-"Ламинар-С"-1,2:
- кран-газ с электромагнитным клапаном
- кран-вакуум с электромагнитным клапаном
- дополнительная розетка (устанавливается справа)
- дополнительная розетка (устанавливается слева)
- две дополнительные розетки (устанавливаются слева)
- комплект из двух ULPA-фильтров для боксов шириной 1,2 м
- светодиодное освещение рабочей камеры
- зонт вытяжной для подключения бокса к внешней вытяжной системе
- комплект испытательный для проверки параметров воздушных потоков и целостности НЕРА-фильтров
- комплект для дезинфекционной обработки бокса парами формальдегида

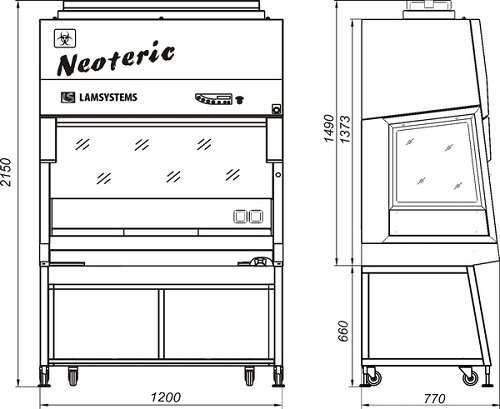

Габаритные размеры бокса
