Бокс биологической безопасности БМБ-II-"Ламинар-С"-1,2 VIS-A-VIS (241.120)
Бокс предназанчен для защиты оператороов при работе с патогенными агентами и микроорганизмами , передающимися воздушно-капельным путем, а также для создания абактериальной воздушной среды с заданными параметрами в ограниченном пространстве.
Отличительные особенности ламинарного бокса биологической (микробиологической) безопасности
класс II /тип А2/ БМБ-II-"Ламинар-С"-1,2 VIS-A-VIS:
Бокс представляет собой устройство с двумя рабочими проемами, через которые операторы могут проводить манипуляции внутри бокса. Бокс обеспечивает одновременную работу двух операторов, находящихся друг напротив друга.
Назначение бокса биологической (микробиологической) безопасности класс II /тип А/:
- физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных биологических агентов (ПБА) и микроорганизмов с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды;
- минимизация риска заражения и перекрестной контаминации продукта;
- возможность работы с небольшим количеством сильно пахнущих веществ, а так же токсичных химических веществ и радионуклидов при обязательном подключении бокса к индивидуальной системе активной вытяжной вентиляции с помощью вытяжного зонта, который не входит в комплект поставки;
- бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений, осуществляющих работу с патогенными биологическими агентами и
- микроорганизмами согласно СП 1.3.2322-08, СП 1.3.2518-09, СП 1.3.3118-13.
Стандартное исполнение ламинарного бокса биологической (микробиологической) безопасности типа VIS-A-VIS
Рабочая камера
- два рабочих проема для одновременной работы операторов, находящихся друг напротив друга;
- наклонные лицевые поверхности бокса;
- лицевые стекла – распашные, материал стекол «триплекс», механизм открывания, закрывания и удерживания стекол в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевых стекол;
- освещение рабочей камеры;
- два блока розеток в рабочей камере бокса;
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
- комплект съемных столешниц из нержавеющей стали (три секции);
- два съемных подлокотника из нержавеющей стали.
Выдвижные блоки для перекрытия рабочих проемов с модулем УФ-облучения:
- бокс оборудован выдвижными блоками рабочих проемов, в один из которых установлен модуль УФ-облучения;
- выдвижные блоки расположены под основанием рабочей камеры;
- для облегчения установки блоков в рабочее положение механизмы их выдвижения оборудованы газовыми пружинами.
Система подачи и удаления воздуха из бокса:
- для подачи воздуха в бокс и удаления воздуха из бокса установлены отдельные вентиляторы;
- фильтрация воздуха, поступающего в рабочую камеру, происходит через приточный НЕРА-фильтр Н14;
- фильтрация воздуха, удаляемого из рабочей камеры, происходит через выпускной НЕРА-фильтр Н14.
Элементы системы управления
- система электроавтоматики микропроцессорная;
- пульт управления боксом кнопочный с ЖК-дисплеем;
- электромагнитный считыватель и электромагнитные ключи доступа;
- датчики параметров воздушного баланса;
- датчики положения лицевого стекла и блока УФ-облучения;
- кабель питания съемный с фиксатором.
Элементы для проверки целостности НЕРА-фильтров
- для проверки приточного НЕРА-фильтра - встроенный штуцер отбора проб воздуха (расположен перед приточным НЕРА-фильтром);
- для проверки выпускного НЕРА-фильтра - встроенный штуцер отбора проб воздуха (расположен перед выпускным НЕРА-фильтром).

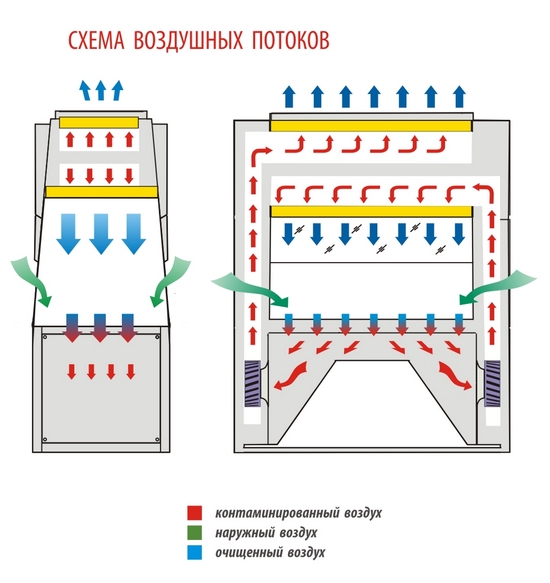

Схема воздушных потоков
Основные характеристики бокса биологической безопасности класс II /тип А2/
БМБ-II-"Ламинар-С"-1,2 (код 241.120)
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) по ГОСТ ИСО 14644-1-2002 |
5 ИСО |
| Класс бокса согласно ГОСТ Р ЕН 12469-2010, NSF/ANSI 49 | II |
| Тип бокса согласно NSF/ANSI 49 | A2 |
| Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010 | Н14 |
| Средняя скорость нисходящего воздушного потока в рабочей камере, м/c | 0,33±0,01 |
| Средняя скорость потока воздуха, входящего в бокс через рабочий проем с каждой стороны, м/c | 0,45±0,03 |
| Освещенность рабочего поля, Лк, не менее | 1000 |
| Степень рециркуляции воздуха в боксе, % | ≈70 |

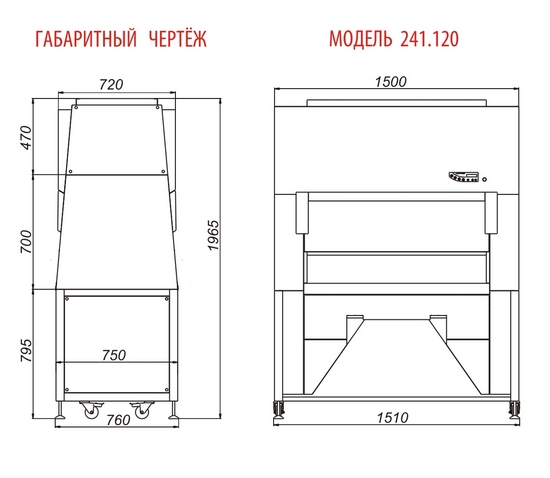

Основные параметры и размеры бокса биологической безопасности класс II /тип А2/
БМБ-II-"Ламинар-С"-1,2 (код 241.120)
| Габаритные размеры бокса с подставкой (ШхГхВ), мм | 1506х750х1965 |
| Размеры рабочей камеры ламинарного бокса (ШхГхВ), мм | 1100x665x687 |
| Масса бокса, кг, не более | 314 |
| Мощность, потребляемая боксом (без учета нагрузки на блоки розеток), Вт, не более | 400 |
| Суммарная максимально допустимая нагрузка на блок розеток, Вт, не более | 700 |
| Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/час |
915 |
| Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более | 59 |
Опции бокса биологичекой безопасности БМБ-II-"Ламинар-С"-1,2 vis-a-vis:
Кран-газ
Кран-вакуум
Доп.розетки
подставка под бокс для выполнения работ стоя
возможность установки светодиодного освещения рабочей камеры
