Бокс биологической безопасности БМБ-II–"Ламинар-С" – 1,2 ( 231.120)

Назначение бокса биологической безопасности класс II (тип B2)

• физическая изоляция (удержание и контролируемое удаление из рабочей зоны) патогенных  биологических  агентов (ПБА) и  микроорганизмов с целью предотвращения возможности заражения  воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды;
• минимизация риска заражения и перекрестной контаминации продукта;
• возможность работы с небольшим количеством сильно пахнущих веществ, а так же токсичных  химических веществ и радионуклидов при обязательном подключении бокса к индивидуальной системе активной вытяжной вентиляции с помощью вытяжного зонта, который входит в комплект поставки;
• бокс предназначен  для  оснащения  отдельных  рабочих мест медицинских, фармацевтических и других учреждений, осуществляющих  работу с патогенными биологическими агентами и микроорганизмами согласно СП 1.3.2322-08, СП 1.3.2518-09, СП 1.3.3118-13.

ВНИМАНИЕ! При работе с чумой, цитостатиками, токсичными химическими веществами и радионуклидами, необходимо ОБЯЗАТЕЛЬНО  подсоединить бокс к системе вытяжной вентиляции производительностью не менее 1015 м³/час. При этом помещение установки бокса должно быть оборудовано приточной вентиляцией производительностью не менее 1000 м³/час.

Во всех остальных случаях необходимость подключения к системе вытяжной вентиляции определяется самостоятельно эксплуатирующей организацией исходя из анализа и оценки рисков.

Применение бокса биологической безопасности класс II /тип B2/
Благодаря отсутствию рециркуляции , бокс может применяться при работе с малыми количествами токсичных и химических веществ.

Отличительные особенности бокса биологической безопасности класс II ( тип B2 ):

• Отсутствует рециркуляция воздуха в рабочей камере бокса;

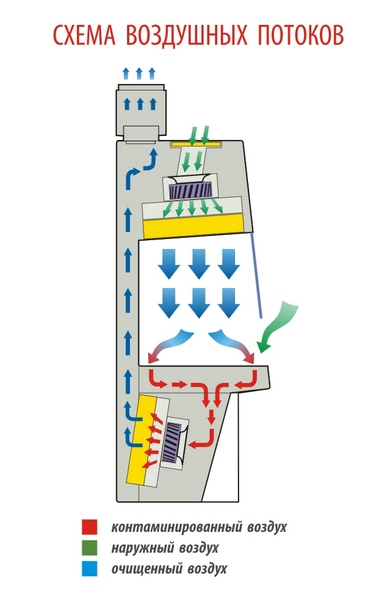

• Два независимых фильтровентиляционных блока обеспечивают приток воздуха и его удаление из рабочей камеры;
• Контаминированный воздух проходит высокоэффективную очистку и полностью удаляется во внешнюю вытяжную систему;
• За счет разницы в объемах воздуха, подаваемого в рабочую камеру и удаляемого из нее, в окне оператора создается воздушная завеса, препятствующая перекрестной контаминации "рабочий агент- оператор";
• Бокс снабжен винтовыми опорами для жесткой фиксации на месте эксплуатации и колесными опорами , предназначенными исключительно для удобства перемещения при установке бокса.
• Микропроцессорная система управления двигателем вентилятора без применения энергопреобразующих силовых элементов — SintelL-1. Система позволяет максимально снизить уровень электропотребления работающего бокса, уменьшить уровень акустических шумов и помех;
• Система статической стабилизации расхода воздуха - AIS LS обеспечивает постоянный воздушный баланс внутри рабочей камеры вне зависимости от степени загрязнённости фильтра;
• Панель управления с ЖК–дисплеем индицирует включение систем изделия, их возможные неисправности, выбранные режим работы и технологический таймер;
• Технология DRIVE-N-ROLL позволяет оператору легко и плавно задвинуть блок УФ-облучения под столешницу на время работы в боксе

Стандартное исполнение бокса

Рабочая камера

• наклонная лицевая поверхность бокса;
• лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
• демпфер для предотвращения удара при закрытии лицевого стекла;
• закаленные боковые стекла;
• освещение рабочей камеры;
• 2 розетки в рабочей камере бокса;
• ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
• комплект съемных столешниц из нержавеющей стали (три секции);
• съемный подлокотник из нержавеющей стали.

Блок УФ-облучения:

• выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
• металлическая защита лампы УФ-облучения.
• демпферы для предотвращения удара при опускании подъёмной заслонки рабочего проёма.

Система подачи и удаления воздуха из бокса

• очистка воздуха, поступающего в рабочую камеру двухступенчатая: происходит через предварительный фильтр грубой очистки G4  и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой;
• очистка воздуха, удаляемого из рабочей камеры, происходит через выпускной НЕРА-фильтр Н14, расположенный под основанием рабочей камеры;
• для подачи воздуха в бокс приточная (верхняя) вентиляционная камера снабжена двумя  вентиляторами;
• для удаления воздуха из бокса вытяжная (нижняя) вентиляционная камера снабжена двумя вентиляторами;
• съемный вытяжной зонт для подключения бокса к системе активной вытяжной вентиляции, зонт снабжен компенсационным зазором для исключения влияния работы системы вытяжной вентиляции на работу бокса.

Элементы системы управления

• система электроавтоматики микропроцессорная;
• пульт управления боксом кнопочный с ЖК-дисплеем;
• электромагнитный считыватель и  электромагнитные ключи доступа;
• датчики параметров воздушного баланса;
• датчики положения лицевого стекла и блока УФ-облучения;
• индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
• индивидуальный предохранитель на розетки, установленные в рабочей камере;
• кабель питания съемный с фиксатором.

Дополнительные элементы

• для перемещения бокса предусмотрены транспортировочные колеса;
• для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры;
• специальный ключ для регулировки опор.

Элементы для проверки целостности НЕРА-фильтров

• для проверки приточного НЕРА-фильтра - встроенный штуцер отбора проб воздуха (расположен под предварительным фильтром G4);
• для проверки выпускного НЕРА-фильтра - встроенный штуцер отбора проб воздуха (расположен слева под защитной сеткой поддона);
• задняя панель вытяжной (нижней) вентиляционной камеры - съемная для свободного доступа к выпускному НЕРА-фильтру для сканирования при проверке его целостности.

Основные характеристики БОКСА биологической безопасности класс II  ( тип B2 ) БМБ-II-"Ламинар-С" (код 231.120)

Основные параметры и размеры бокса биологической безопасности класс II ( тип B2)
БМБ-II-"Ламинар-С"-1,2 (код 231.120)

Дополнительные опции бокса биологической безопасности класс II /тип B2/:

• кран-газ без электромагнитного клапана
• кран-вакуум без электромагнитного клапана
• светодиодное освещение
• дополнительная розетка (устанавливается справа)
• дополнительная розетка (устанавливается слева)
• две дополнительные розетки (устанавливаются слева)
• комплект испытательный для проверки параметров воздушных потоков и целостности  НЕРА-фильтров

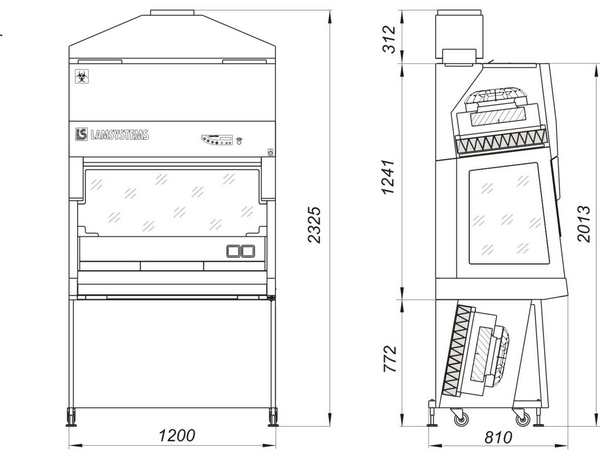

Чертеж бокса  БМБ-II–"Ламинар-С" – 1,2 ( код 231.120)
