Бокс ламинарный БАВнп 01 Laminar С 1,2-МЭ (452.120)
Ламинарные шкафы (укрытия) для микроэлектроники
Комплектации
Назначение ламинарного шкафа
- бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды;
- бокс используется при работе с веществами, не представляющими угрозы здоровью оператора;
- бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.
Рекомендуемая область применения:
Во всех отраслях промышленности, где существуют высокие требования к чистоте воздушной среды.
Данное оборудование может размещаться внутри существующих чистых помещений и чистых зон для создания локальных рабочих мест более высокого класса чистоты. Установленные в ряд ламинарные укрытия позволяют создать единую сборочную линию.
Стандартное исполнение ламинарного укрытия (бокса):
Рабочая камера
- лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- столешница Polystone;
- освещение рабочей камеры повышенной яркости (2 лампы освещения);
- два основных блока розеток в рабочей камере бокса справа (подключены к питающей сети бокса);
- ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки.
Выдвижной ящик для инструментов с крышкой
- в нерабочем положении находится за пределами рабочей камеры, под ее основанием.
Система очистки поступающего воздуха
- очистка воздуха, поступающего в рабочую камеру, происходит через фильтр предварительной очистки G4 и приточный НЕРА-фильтр Н14;
- для подачи воздуха в бокс установлены два вентилятора.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушного баланса;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение);
- индивидуальный предохранитель на блоки розеток, установленные в рабочей камере;
- кабель питания несъемный.
Элементы для проверки
- встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
Подставка
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
Отличительные конструктивные особенности:
- Выдвигающийся ящик для хранения инструмента
- Дополнительные розетки с разъемами для подвода специального напряжения (5 В, 36 В, и т.п.)
- Фронтальное стекло может быть изготовлено с прорезью под микроскоп. Наличие, форма и расположение прорези согласовываются с Заказчиком дополнительно.
Основные технические характеристики ламинарного бокса БАВнп-01-"Ламинар-С"-1,2 (код 452.120):
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) по ГОСТ Р 52249-2009 по ГОСТ ИСО 14644-1-2002 |
A 5 ИСО |
| Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010 | H14 |
| Класс предварительного фильтра по ГОСТ Р ЕН 779-2007 | G4 |
| Средняя скорость нисходящего воздушного потока в рабочей камере, м/с | 0,45±20% |
| Освещенность рабочего поля, Лк, не менее | 1000 |
| Время непрерывной работы бокса | не ограничено |
| Корректированный уровень звукового давления на расстоянии 1 м от бокса при рабочем положении переднего стекла, дБ, не более | 55 |
Основные параметры и размеры ЛАМИНАРНОГО ШКАФА (БОКСА) БАВнп-01-"Ламинар-С"-1,2 (код 452.120):
| Габаритные размеры бокса c подставкой, мм (ШхГхВ) | 1200х760х1870 |
| Размеры рабочей камеры бокса, мм (ШхГхВ) | 1130х625х650 |
| Масса бокса в сборе с подставкой (нетто), кг, не более | 162 |
|
Мощность, потребляемая боксом (без учета нагрузки на встроенные розетки), Вт, не более |
420 |
|
Суммарная максимально допустимая нагрузка на встроенные блоки розеток, Вт, не более |
1000 |
|
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/ч |
790* |
* Рассчитана по скорости нисходящего потока 0,4 м/с, настроенной на предприятии-изготовителе.

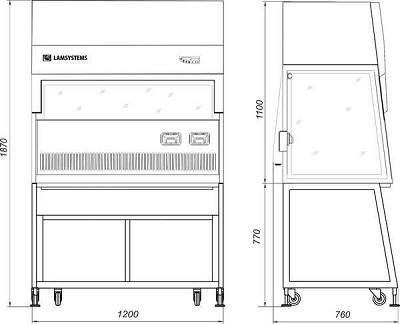

Габаритный чертеж ламинарного шкафа
