Бокс ламинарный БАВнп 01 Laminar С 1,5 (412.150)
Cоздание беспылевой абактериальной воздушной среды. Ламинарный бокс используются при работе с препаратами и бактериальными культурами, не представляющими угрозы для здоровья оператора, когда необходима защита рабочего материала от окружающей среды, или работа с объектом требует стерильной рабочей зоны.
Назначение ламинарного укрытия (бокса):
- защита предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды;
- работа с веществами, не представляющими угрозы здоровью оператора;
- оснащение отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.
Применение ламинарного укрытия (бокса):
- Контроль качества в фармацевтической и пищевой промышленности
- Приготовление офтальмологических растворов
- Приготовление культуральных сред
- Фармацевтическая промышленность
Стандартное исполнение ламинарного укрытия (бокса):
Рабочая камера
- лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- освещение рабочей камеры;
- один блок розеток в рабочей камере бокса;
- ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки;
Блок УФ - облучения:
- блок УФ - облучения расположен в верхней части задней стенки рабочей камеры и защищен кожухом из нержавеющей стали;
Система очистки поступающего воздуха:
- очистка воздуха, поступающего в рабочую камеру, происходит через фильтр предварительной очистки G4 и приточный НЕРА-фильтр Н14;
- для подачи воздуха в бокс установлены два вентилятора.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушного баланса;
- съемный кабель питания с фиксатором.
Подставка
- рамочная, с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
Элементы для проверки
- встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
Основные характеристики ламинарного бокса БАВнп-01-"Ламинар-С"-1,5 (код 412.150):
|
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) |
A 5 ИСО |
|
Средняя скорость нисходящего воздушного потока в рабочей камере: - скорость, настроенная на предприятии изготовителе, м/с -рекомендуемый диапазон скоростей для самостоятельной настройки, при котором гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с |
0,4 0,25-0,5 |
|
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/час |
≈1000* |
| Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010 | H14 |
| Класс предварительного фильтра по ГОСТ Р ЕН 779-2007 | G4 |
| Освещенность рабочего поля, Лк, не менее | 1000 |
| Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более | 55 |
* Рассчитана по скорости нисходящего потока 0,4 м/с, настроенной на предприятии-изготовителе.
Основные параметры и размеры ЛАМИНАРНОГО УКРЫТИЯ (бокса) БАВнп-01-"Ламинар-С"-1,5 (код 412.150):
| Габаритные размеры бокса c подставкой, мм (ШхГхВ) | 1500х760х1870 |
| Размеры рабочей камеры бокса, мм (ШхГхВ) | 1430х625х650 |
| Масса бокса в сборе с подставкой (нетто), кг, не более | 186 |
| Мощность, потребляемая боксом (без учета нагрузки на встроенный блок розеток), Вт, не более | 410 |
|
Суммарная максимально допустимая нагрузка на встроенный блок розеток, Вт, не более |
1000 |
Дополнительные опции ламинарного бокса БАВнп-01-"Ламинар-С"-1,5 (код 412.150):
- кран – газ без электромагнитного клапана
- кран – вакуум без электромагнитного клапана
- дополнительный блок розеток (устанавливается слева)
- лицевое стекло с круглым вырезом слева
- лицевое стекло с круглым вырезом по центру
- лицевое стекло с круглым вырезом справа
- лицевое стекло с квадратным вырезом слева
- лицевое стекло с квадратным вырезом по центру
- лицевое стекло с квадратным вырезом справа
- приточный ULPA-фильтр
- светодиодное освещение рабочей камеры

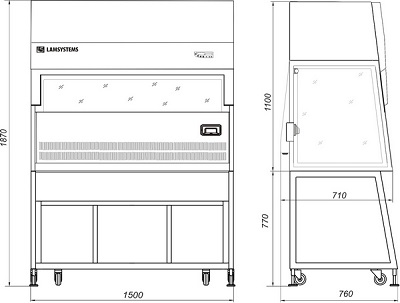

Габаритный чертеж ламинарного бокса БАВнп-01-"Ламинар-С"-1,5 (код 412.150):
