Бокс ламинарный БАВнп 01 Laminar С 1,8 VIS A VIS (422.180)
Ламинарный бокс предназначен для создания беспылевой абактериальной воздушной среды. Используется при работе с препаратами и бактериальными культурами, не представляющими угрозы для здоровья оператора, когда необходима защита рабочего материала от окружающей среды, или работа с объектом требует стерильной рабочей зоны.
Ламинарный бокс обеспечивает одновременную работу двух операторов, находящихся друг напротив друга
Назначение ламинарного укрытия (бокса):
- бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды;
- бокс используется при работе с веществами, не представляющими угрозы здоровью оператора;
- бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.
Применение ламинарного укрытия (бокса):
- Контроль качества в фармацевтической и пищевой промышленности
- Приготовление офтальмологических растворов
- Приготовление культуральных сред
- Фармацевтическая промышленность
Стандартное исполнение ламинарного укрытия (бокса):
Рабочая камера
- два рабочих проема для одновременной работы операторов, находящихся друг напротив друга;
- наклонные лицевые поверхности бокса;
- лицевые стекла – распашные, материал стекол «триплекс», механизм открывания, закрывания и удерживания стекол в открытом положении снабжен газовыми амортизаторами;
- демпферы для предотвращения удара при закрытии лицевых стекол;
- освещение рабочей камеры;
- два блока розеток в рабочей камере бокса;
- ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки.
Блок УФ - облучения
- блок УФ - облучения расположен в верхней части рабочей камеры на лицевой стороне.
Система очистки поступающего и удаляемого воздуха
- очистка воздуха, поступающего в рабочую камеру, происходит через фильтр предварительной очистки G4 и приточный НЕРА-фильтр Н14;
- для подачи воздуха в бокс установлены три вентилятора.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушного баланса;
- индивидуальный предохранитель на линию электрического питания основных функций бокса(вентилятор, освещение, УФ-облучение);
- индивидуальный предохранитель на блоки розеток, установленные в рабочей камере;
- кабель питания несъемный.
Элементы для проверки
- встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
Подставка
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
Основные характеристики ламинарного бокса БАВнп-01-"Ламинар-С"-1,8 (код 422.180):
Класс чистоты воздуха в рабочей камере (по частицам ∅0,3 мкм и более) по ГОСТ Р 52249-2009 по ГОСТ ИСО 14644-1-2002 |
A 5 ИСО |
Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010 | H14 |
Класс предварительного фильтра по ГОСТ Р ЕН 779-2007 | G4 |
Средняя скорость нисходящего воздушного потока в рабочей камере,настроенная на предприятии-изготовителе, м/с | 0,4 |
Освещенность рабочего поля, Лк, не менее | 1000 |
Корректированный уровень звукового давления на расстоянии 1 м от бокса при рабочем положении переднего стекла, дБ, не более | 55 |
Основные параметры и размеры ЛАМИНАРНОГО УКРЫТИЯ (бокса) БАВнп-01-"Ламинар-С"-1,8 (код 422.180):
Габаритные размеры бокса в сборе с подставкой , мм (ШхГхВ) | 1800х740х1867 |
Размеры рабочей камеры бокса, мм (ШхГхВ) | 1730х710х660 |
Мощность, потребляемая боксом (без учета нагрузки на блоки розеток), Вт, не более | 630 |
Суммарная максимально допустимая нагрузка на блоки розеток, Вт, не более | 1000 |
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/час | 1224* |
* Рассчитана по скорости нисходящего потока 0,4 м/с, настроенной на предприятии-изготовителе

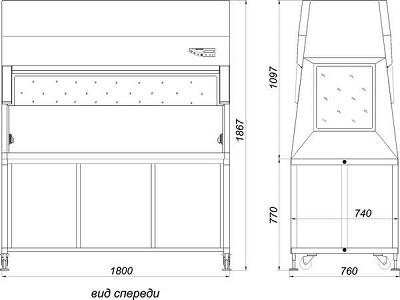

Габаритный чертеж ламинарного бокса БАВнп-01-"Ламинар-С"-1,8
