Электроэнцефалограф-регистратор Энцефалан-ЭЭГР-19/26

Электроэнцефалограф-регистратор «Энцефалан-ЭЭГР-19/26» - великолепный универсальный инструмент для большинства задач связанных с контролем и диагностикой состояния головного мозга, при различных нейрофизиологических исследованиях и в смежных областях медицины.



ЭЭГ-исследования в портативном или стационарном варианте. Быстрая смена варианта использования (трансформация энцефалографа) обеспечивается специальным коннектором ЭЭГ-20.

ЭЭГ-видеомониторинг с точной синхронизацией ЭЭГ и видеозаписи пациента обеспечивает «золотой стандарт» эпилептологических исследований.

Холтер-ЭЭГ – суточный мониторинг ЭЭГ в любом месте расположения пациента: в больнице или дома.

Полисомнографические исследования на уровне международных стандартов, создание «лаборатории сна».

Многоканальный длительный нейромониторинг в ПИТ и реанимации.

Нейрореабилитация (neurofeedback) с подробным контролем и анализом ЭЭГ, а также БОС-тренинг по различным физиологическим показателям.

Многоканальная полиграфическая регистрация показателей (Нейромодульные системы с синхронной записью до 50 каналов данных) в спортивной медицине и научных исследованиях.

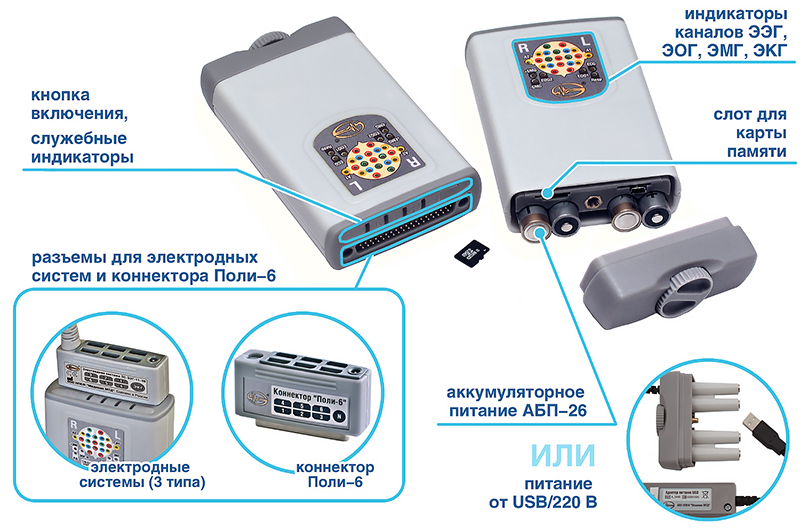

Технические характеристики автономного блока пациента АБП-26

Количество каналов	26: ЭЭГ – 20, ЭКГ – 1, ЭОГ – 2, ЭМГ – 1, РД – 1, положение тела – 1 (встроенный трехкоординатный акселерометр)
Измерение и регистрация подэлектродного сопротивления и межэлектродного потенциала	Непрерывно, синхронно с ЭЭГ
Регистрация сверхмедленной активности головного мозга	Непрерывно, синхронно с ЭЭГ (требуется дополнительное ПМО «Энцефалан-СМА»)
Запись данных	в телеметрическом режиме - в память компьютера через интерфейс Bluetooth в автономном режиме - на внутреннюю съемную карту памяти (по типу холтеровского мониторирования) в режиме реанимаци и ПИТ - синхронно в память компьютера и на внутреннюю съемную карту памяти (резервное дублирование данных)
Разрядность АЦП	24 бит
Диапазон регистрации напряжения (от пика до пика)	от 0,005 до 8 мВ
Напряжение шума, мкВ	0.23 мкВ
коэффициент подавления режекторного фильтра	не менее 60 дБ
Чувствительность:	0,1….200 мкВ/мм (21 ступень)
Коэффициент подавления синфазной помехи:	при аккумуляторном питании - не менее 140 дБ при питании от адаптера (сетевой или USB) - не менее 120 дБ
Входное сопротивление	не менее 200 Мом
Диапазон измерения подэлектродного импеданса	0 - 50 кОм
Фильтрация сигнала	Настраиваемые ФНЧ и ФВЧ
Светодиодная индикация на корпусе АБП-26	Группа служебных индикаторов: исправность блока пациента; состояние заряда аккумуляторных батарей; наличие и качество телеметрической связи с ПК; включение записи исследования.   Индикация качества установки электродов
Питание:	2 аккумулятора типа АА ёмкостью не менее 2700 А.ч или адаптер медицинского класса (USB-порт / 220 В)
Интерфейс связи с ПК и дополнительными модулями регистрации	Беспроводной телеметрический канал – BlueTooth
Максимальное количество дополнительных беспроводных регистрирующих устройств работающих совместно с основным устройством АБП-10	До 6 (зависит от используемой конфигурации съема и типа устройств)
Обеспечение защиты от дефибриллятора	при использовании специального адаптера в комплекте с ЭЭГ-электродами с разъёмом touchproof (чашечковые, мостиковые, одноразовые)
Варианты крепления	для мобильного применения - специальный чехол с комплектом ремней для крепления на теле для стационарного применения – коннектор ЭЭГ-20 на специальной стойке. (см. «стационарное использование электроэнцефалографа-регистратора»)
Масса АБП-26	400г (без аккумуляторов)
Габаритные размеры	не более 143x85x33 мм

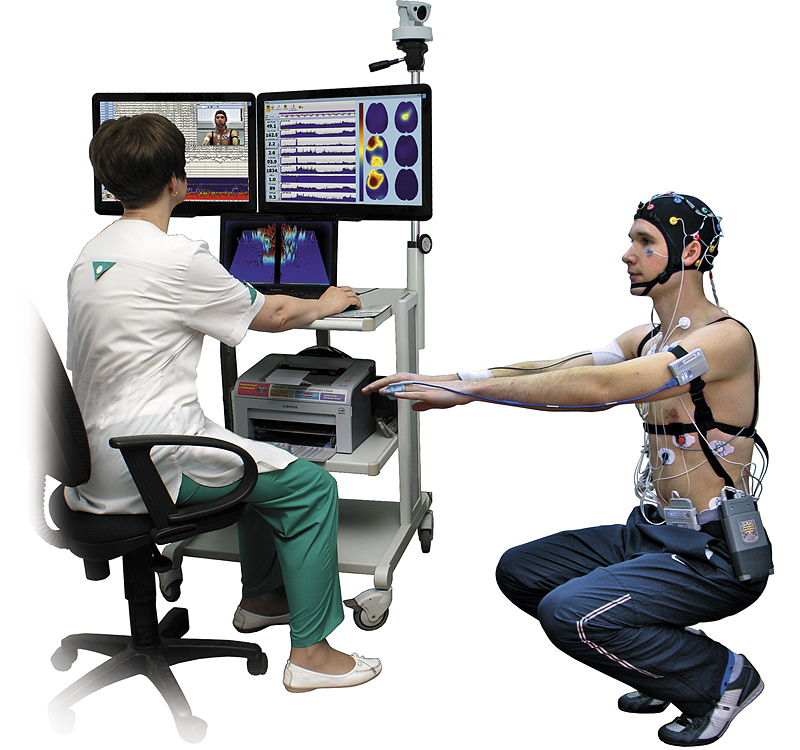

Электроэнцефалограф-трансформер стационарный и портативный

Стационарное использование электроэнцефалографа-регистратора

При стационарном использовании в кабинетах функциональной диагностики и нейрофизиологии для рутинных ЭЭГ-исследований с функциональными пробами (фоно- и фотостимуляция) блок пациента АБП-26 устанавливается в коннектор ЭЭГ-20. Для исследования используются ЭЭГ-электроды с разъёмом touchproof различных типов (чашечковые или мостиковые) или электродные системы с тканевыми шапочками из комплекта ЭЭГ-электродов КЭ-ЭЭГ-10/20 «Энцефалан-КЭ».

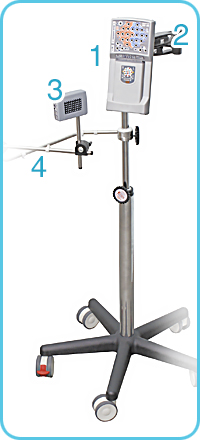

Стойка электроэнцефалографа-регистратора

Обеспечивает удобное расположение электроэнцефалографа-регистратора рядом с пациентом в ходе проведения ЭЭГ-исследования.



1. Автономный блок пациента АБП-26, установленный в коннектор ЭЭГ‑20. 2. Кронштейн ЭЭГ-20 на шарнирах позволяет удобно изменять положение  коннектора. 3. Беспроводной блок управления стимуляцией для проведения функциональных проб. 4. Кронштейн блока управления стимуляцией для оптимального размещения перед пациентом.



Головные телефоны для фоностимуляции подключаются к блоку управления стимуляцией.

Предусмотрена фиксация колёс стойки электроэнцефалографа.



Интерфейс коннектора ЭЭГ‑20   На лицевой части - панель с разъёмами touchproof для электродов ЭЭГ, ЭОГ, ЭМГ На боковой стороне - разъёмы для электродной системы и для датчика рекурсии дыхания	Подключение и работа блока АБП-26 с коннектором ЭЭГ-20   Через разъём для электродной системы блок АБП-26 подключается к ЭЭГ-20. При этом кнопка включения и индикация АБП-26 доступны и видны пользователю



Таким образом, коннектор ЭЭГ-20 предоставляет врачу выбор: использовать при исследовании отдельные ЭЭГ-электроды или «электродную шапочку».



Портативный электроэнцефалограф для мобильного применения

Электроэнцефалограф-регистратор применяется для кратковремен­ных и длительных ЭЭГ-исследований – в больничной палате или дома у пациента, в том числе и для ЭЭГ-видеомониторинга с целью дифференциальной диагностики эпилепсии.



Портативный электроэнцефалограф-регистратор с по­мощью ПМО ЭЭГ-исследований «Энцефалан-ЭЭГР» позволяет надёжно и качественно провести как кратковременное, так и длительное исследование с топографическим картированием и использованием современных количественных методов обработки ЭЭГ-данных, таких как спектральный, авто- и кросскорреляционный анализ, функция когерентности, картирование, распознавание артефактов и нестационарностей.



Обеспечивается автоматическое формирование описания и классификация ЭЭГ. Редактор заключений, электронная картотека и менеджер печати помогают сохранить и оформить результаты исследований.



Автономный регистратор ЭЭГ (Холтер-ЭЭГ)

Длительная запись электроэнцефалограммы (более 48 ч) на карту памяти, встроенную в блок пациента АБП-26, и специальный комплект электродов «Энцефалан-КЭ» обеспечивают комфортное проведение автономного ЭЭГ-исследования (Холтер-ЭЭГ), в естественных для пациента условиях как в больничной палате, так и на дому, во время активного бодрствования или сна.



Проведение длительного автономного ЭЭГ-исследования эффективно для:

Оценки психогенных расстройств неясного генеза, проявляющихся в определённых условиях естественного поведения и окружающей среды.

Выявления патологических проявлений, таких как пароксизмальные состояния неэпилептической природы, транзиторные ишемические атаки и др.

Дифференциальной диагностики эпилепсии, типов приступов и синдромов, особенно при нерегулярных и слабовыраженных пароксизмах.

Контроля при подборе лекарственных препаратов.



При проведении автономного исследования предоставляется уникальная возможность периодического проведения в телеметрическом режиме необходимых функциональных проб для провоцирования контролируемых патологических проявлений

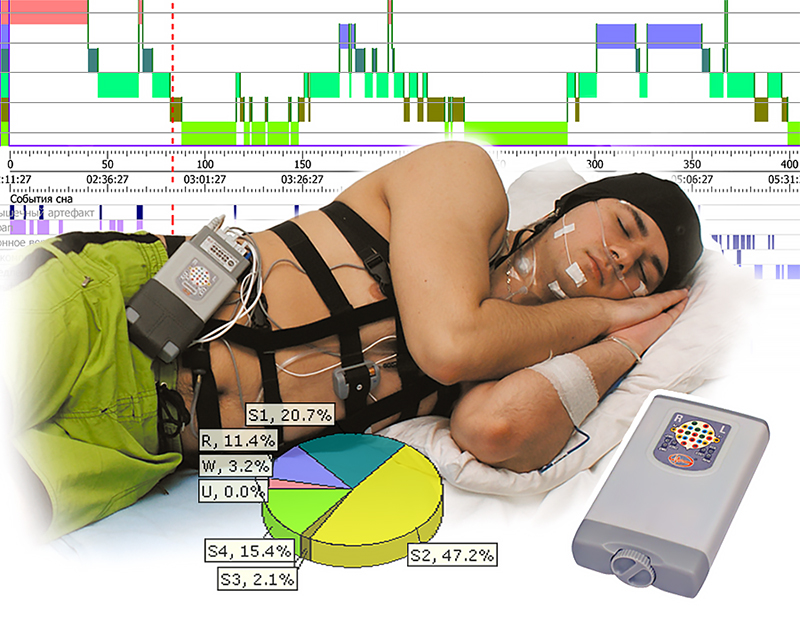

Полисомнографы профессионального и экспертного уровня (Тип I AASM)

Основная модификация электроэнцефалографа-регистратора «Энцефалан-ЭЭГР-19/26» в комплекте с «максимальным» вариантом ПМО «Энцефалан-ПСГ» и необходимыми датчиками образуют полисомнограф с телеметрической или автономной (Холтер-ПСГ) регистрацией для диагностики нарушений сна (инсомния, гиперсомния, парасомния, нарколепсия), расстройств дыхания (синдром апноэ сна, альвеолярная гиповентиляция, храп) и сердечного ритма, а также ишемической болезни сердца, неврологических и психосоматических расстройств (эпилепсия, синдром «беспокойных ног» и др.).





Вариант «профессиональный»

Блок пациента АБП-26: ЭЭГ - 12 отведений, ЭОГ - 2, ЭМГ - 1, ЭКГ - 1, рекурсия дыхания абдоминальная - 1, рекурсия дыхания грудная - 1, поток дыхания -1, храп -1, ЭМГ - 2 (для выявления «синдрома беспокойных ног»), положение тела - 1 (встроенный акселерометрический датчик);

Беспроводной модуль пульсоксиметра (SpO2);

Дополнительный беспроводной модуль «Поли-4»: ЭМГ - 2 отведения, проводные датчики двигательной активности - 2 (обеспечивают более точную регистрацию);

или дополнительный беспроводной модуль «ПГ‑ЭКГ»: ЭКГ - 3; РПГ (реопневмограмма) - 1.



Вариант «экспертный»

Блок пациента АБП-26: ЭЭГ - 20 отведений, ЭОГ - 2, ЭМГ - 1, ЭКГ - 1, положение тела - 1 (встроенный акселерометрический датчик)

Беспроводной модуль пульсоксиметра (SpO2);

1 или 2 дополнительных беспроводых модуля «Поли-4»: рекурсия дыхания абдоминальная , рекурсия дыхания грудная, поток дыхания, храп; ЭМГ - 2 отведения, проводные датчики двигательной активности - 2 и т.д.;

или дополнительный автономный блок пациента АПБ-10 (в режиме «Поли-10») - обеспечивает подключение до 10 необходимых дополнительных полиграфических электродов в любом сочетании.



Программно-методическое обеспечение «Энцефалан-ПСГ»

Дополнительное ПО Сомнологические исследования «Энцефалан-ПСГ» обеспечивает широкий спектр функциональных возможностей с учётом рекомендаций AASM и CSM.

Автоматический поиск и дифференциальная диагностика центрального, обструктивного и смешанного апноэ по данным грудного и абдоминального датчика рекурсии дыхания, датчиков потока дыхания и SpO2;

Анализ нарушений деятельности сердечно-сосудистой системы (ЭКГ 1 или 3 канала), связанных с эпизодами апноэ;

Автоматический поиск эпизодов десатурации;

Автоматический поиск эпизодов храпа;

Регистрация и анализ положения тела пациента;

Автоматический поиск и дифференциальная диагностика центрального, обструктивного и смешанного апноэ

Представление событий сна в едином временном масштабе с трендами частоты дыхания, условной амплитуды и минутного объёма дыхания, SpO2, частоты пульса, средней и максимальной амплитуды сигнала храпа.

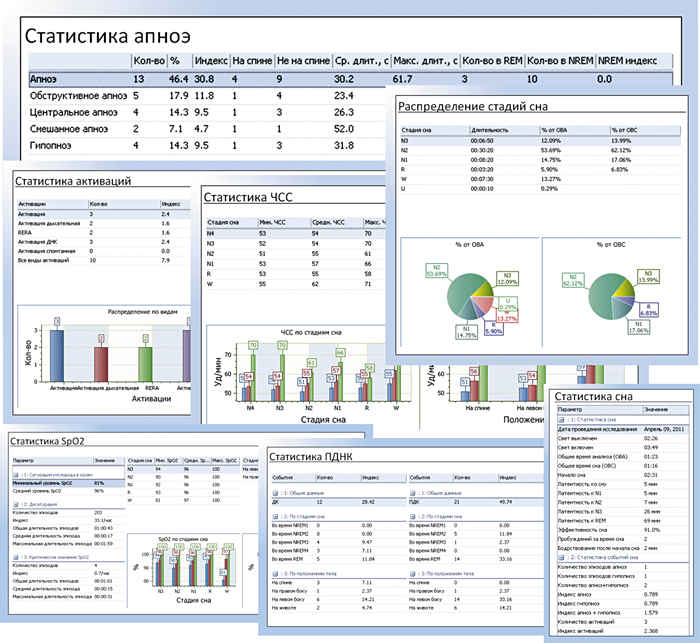

Отчётные формы с индексами храпа, десатурации и дыхательных расстройств в привязке к положениям тела, с данными об изменении сатурации кислорода и частоты пульса, а также формы с данными о положении тела.

Ручное или автоматическое построения гипнограммы с использованием быстрого поиска необходимых фрагментов и режима построения трендов необходимых показателей.

Анализ движения конечностей для выявления признаков «синдрома беспокойных ног»).

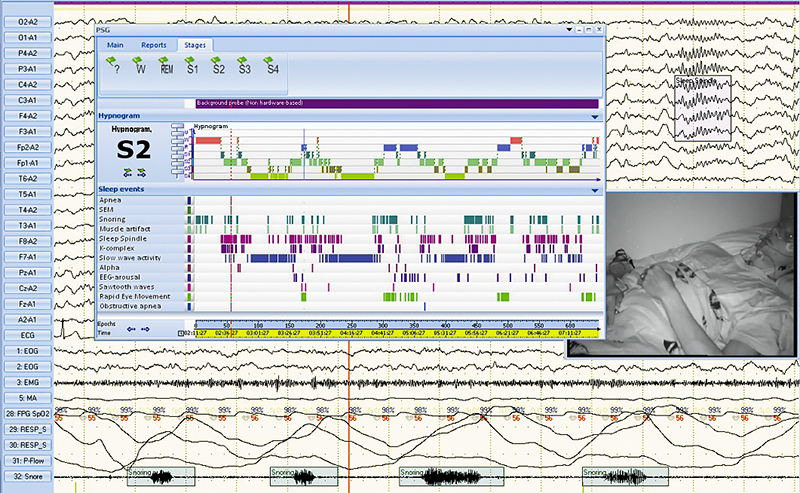

ПМО обеспечивает анализ фаз сна, автоматическое построение и ручное редактирование гипнограмм, а также выделение событий сна и формирование отчетов по статистике сна и распределению стадий сна.

Дополнительно обеспечивается выявление паттернов мозговой активности для определения стадий сна (сонных веретён, К-комплексов, пилообразных волн), автоматический расчёт статистических показателей сна («скоринг» сна) и выделенных событий сна (индексы, количество и длительность эпизодов).



Формируются отчёты содержащие данные в табличном и графическом виде в соответствии с общепринятыми в сомнологии стандартами (AASM). В отчёт могут входить фрагменты исходных сигналов, выделенные феномены, видеоданные, тренды показателей

Для полноценного анализа ЭЭГ используется ПМО «Энцефалан-ЭЭГР»

Полисомнографы могут быть дополнены комплектами для ЭЭГ/ПСГ-видеомониторинга – автономным, мобильным или стационарным.

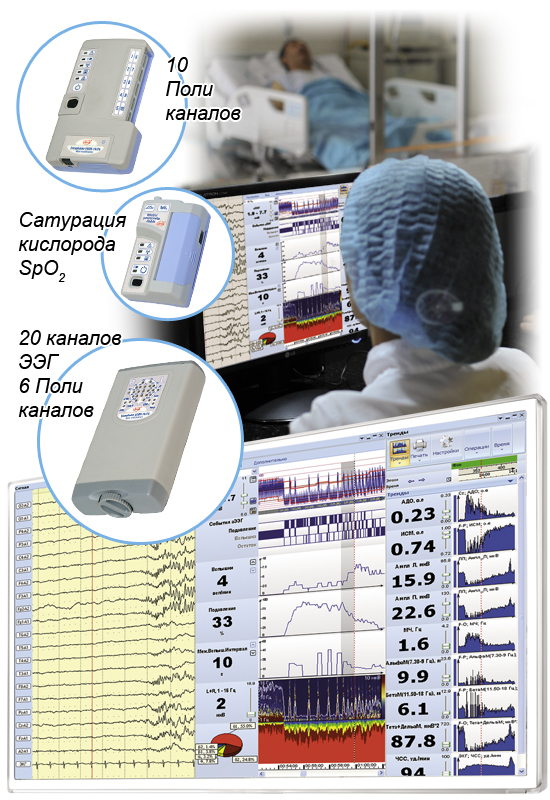

Мониторирование в ПИТ и реанимации

Компактность блока пациента АБП-26, резервная запись данных на внутреннюю карту памяти и беспроводная передача информации в компьютер обеспечивают высокую надёжность и помехозащищённость электроэнцефалографа при его использовании в отделениях реанимации и интенсивной терапии.



Нейромониторинг с применением дополнительного ПМО «Энцефалан-НМ» предназначен для обеспечения длительного мультипараметрического мониторинга для непрерывного анализа динамики ЭЭГ и других физиологических сигналов с целью контроля текущего состояния, своевременной диагностики нарушений и осложнений со стоны ЦНС, сердечно-сосудистой системы и дыхания, оценки глубины наркоза, принятия решения по необходимым терапевтическим вмешательствам и пр.



Мониторинг церебральных функций с применением дополнительного ПМО «Энцефалан-ЦФМ» используется для оценки функционального состояния головного мозга и неврологического статуса при ишемических инсультах и посткоматозных бессознательных состояниях, выявления пароксизмальной активности, ее тяжести, частоты проявлений, контроля динамики состояния при лечебных воздействиях, контроля состояния при асфиксии, нарушениях мозговой перфузии, повреждениях головного мозга как для детей (прежде всего, новорожденных), так и для взрослых.



ПМО «Энцефалан-ЦФМ» и «Энцефалан-НМ» применяются как самостоятельные дополнения к основному ПМО «Энцефалан-ЭЭГР», но наиболее информативный и эффективный мониторинг показателей обеспечивается при их одновременной работе.

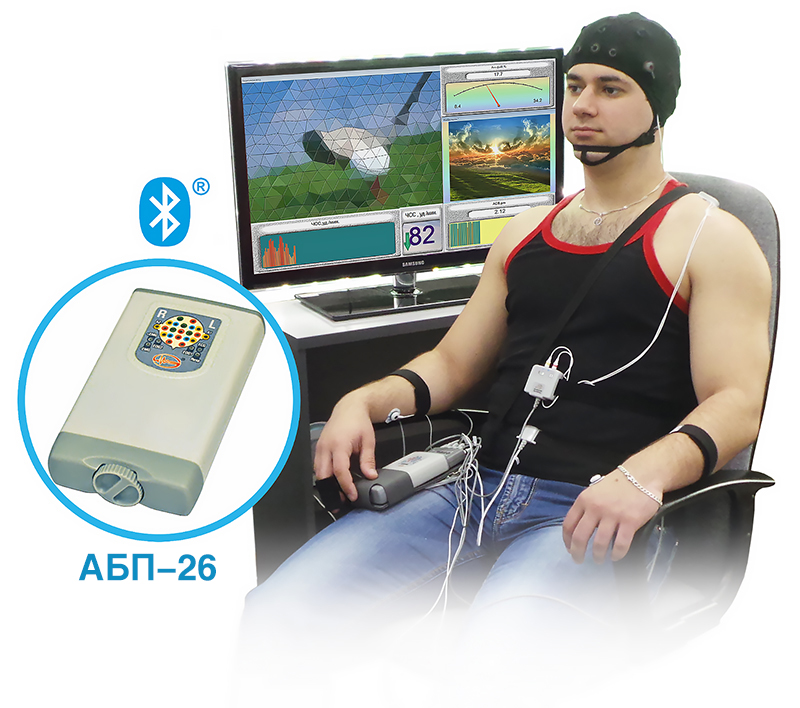

Оборудование для тренинга с БОС и нейробиоуправления

Особенностями применения основной модификации электроэнцефалографа для функционального биоуправления являются:

12 или 20 отведений ЭЭГ, обеспечивающие более широкие возможности для БОС-процедур (neurofeedback) по ЭЭГ и сверхмедленной активности мозга с использованием количественных методов анализа (qEEG, aEEG).

обеспечение профессионального нейрофизиологического сопровождения с помощью ПМО ЭЭГ-исследований и дополнительного ПМО.



C электроэнцефалографом-регистратором «Энцефалан-ЭЭГР-19/26» основной модификации также возможно проведение дополнительных видов БОС-тренинга:

Тренинг устойчивости при поддержании вертикальной позы на баланс-платформе.

Тренинг с одновременным выполнением задачи слежения и решением логической задачи (операторская деятельность).

Обучение навыкам стрессоустойчивости с использованием соматосенсорного стимулятора.



Многофункциональные нейромодульные системы для научных исследований и спортивной медицины

В зависимости от наличия дополнительных беспроводных устройств, модулей и датчиков в комплекте электроэнцефалографа-регистратора обеспечивается многоканальная мультипараметрическая регистрация показателей (более 50) в различном сочетании, таких как:

электроэнцефалограмма   (до 32 отведений),

уровень постоянного потенциала в отведениях ЭЭГ (до 20 отведений),

электрокардиограмма (до 3 отведений),

электромиограмма,

огибающая ЭМГ (ОЭМГ),

электроокулограмма (ЭОГ),

рекурсия дыхания (абдоминальная и торакальная),

поток дыхания (назальный, ороназальный),

положение тела,

двигательная активность,

храп,

тремор,

сатурация кислорода (SpO2),

кожный потенциал,

кожно-гальваническая реакция,

фотоплетизмограмма,

температура,

реопневмограмма,

реоэнцефалограмма,

реограмма (ЦГД),

стабилокорпограмма,

влажность,

освещённость и др.



Основной блок АБП-26 обеспечивает регистрацию ЭЭГ, а также получение данных от беспроводных устройств и датчиков с сохранением информации на внутреннюю карту памяти при автономном режиме работы (Холтер-ЭЭГ) или с передачей данных по беспроводному каналу Bluetooth® в персональный компьютер непосредственно в процессе проведения исследования.

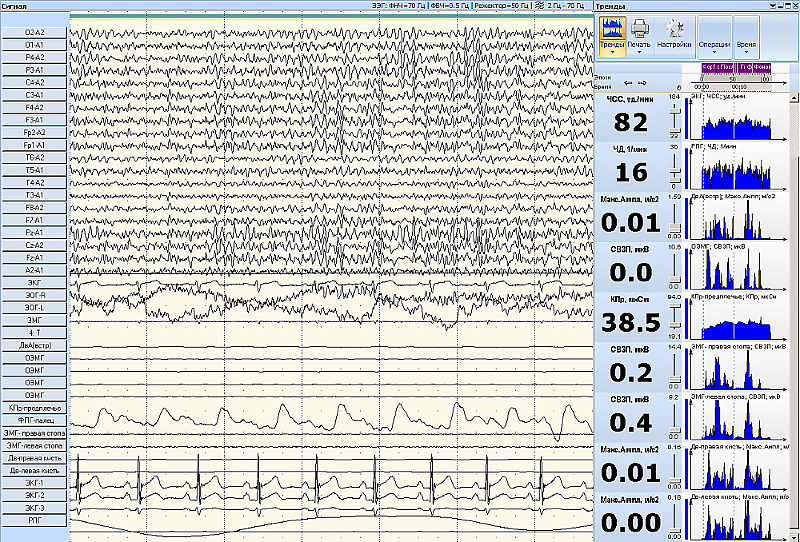

Пример 40-канальной синхронной регистрации данных с одновременным отображением трендов расчётных показателей и их мгновенных значений с помощью дополнительного ПМО для нейромониторинга «Энцефалан-НМ»



Беспроводные модули, датчики и электроды, применяемые с блоком АБП-26

Оригинальная концепция унификации аппаратного и программного обеспечения для электроэнцефалографов-регистраторов «Энцефалан-ЭЭГР-19/26» обеспечивает уникальную возможность совместной работы автономного блока пациента АБП-26 с дополнительными беспроводными модулями и датчиками, которые в совокупности образуют единую многофункциональную нейромодульную диагностическую систему с синхронной регистрацией более чем 50-ти различных сигналов в различном сочетании:





АБП-10 в режиме работы «ПОЛИ-10» Регистрация сигналов по 10 полиграфическим каналам.	Беспроводной универсальный модуль ПОЛИ-4 Регистрация сигналов по 4 полиграфическим каналам.	Беспроводной модуль респираторных датчиков Регистрация параметров дыхания по 4 каналам.
Беспроводной модуль пульсоксиметра Регистрация показателя насыщения артериальной крови кислородом с помощью датчиков SpO2.	Беспроводной датчик двигательной активности Регистрация информации о двигательной активности по трём координатам.	GPS-трекер беспроводной для регистрации данных о местонахождении и траектории перемещения испытуемого при проведении автономных исследований.
Кнопочный датчик для фиксации реакции на предъявляемые стимулы применяется при проведении когнитивных ВП (CNV и P300) и при проведении ВП с аудиовизуальной стимуляцией.	Стимулятор СФН/ФО-04 (автономный фотостимулятор)  с встроенной LED-матрицей для фото-, фоно- и электростимуляциИ при ЭЭГ-исследованиях в телеметрическом режиме.	Беспроводной электростимулятор для соматосенсорной стимуляции с целью оценки реактивности пациента в реанимации и ПИТ, а также для проведения соматосенсорных ВП-исследований.

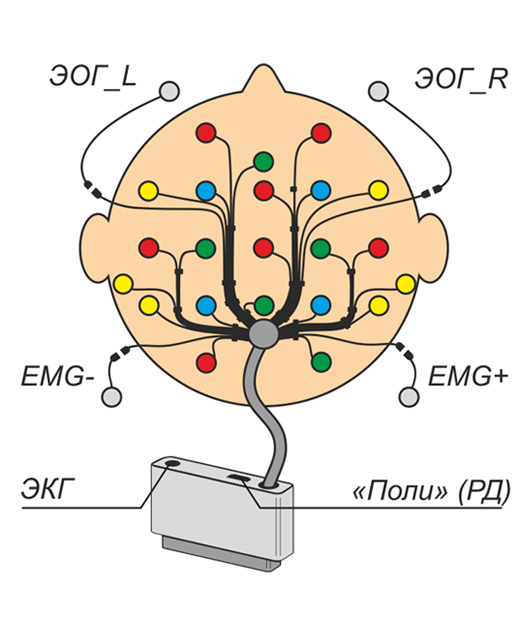

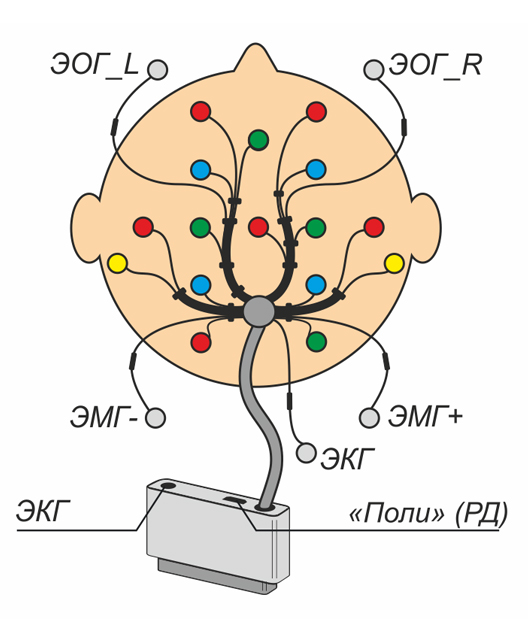

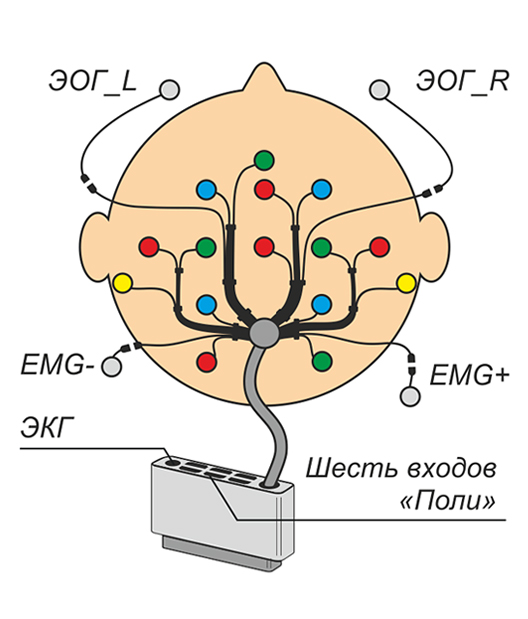

Электродные системы и электроды ЭЭГ

Комплект ЭЭГ-электродов КЭ-ЭЭГ-10/20 «Энцефалан-КЭ» (варианты, применяемые с автономным блоком пациента АБП-26)

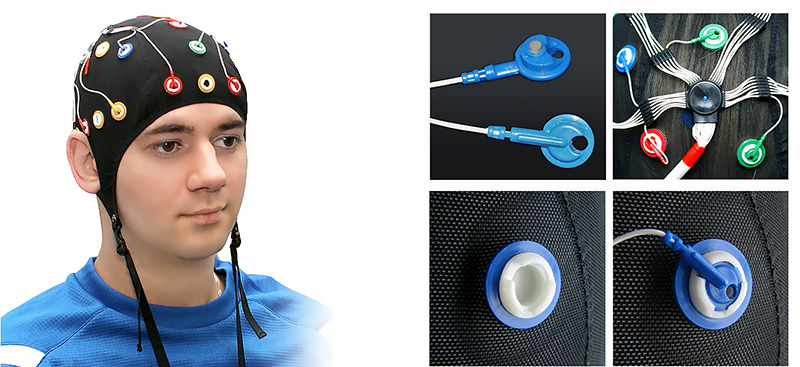

Внешний вид «Энцефалан‑КЭ»

Каждый электрод ЭЭГ и соответствующее ему установочное гнёздо имеют одинаковый цвет. Проводники электродов собраны в жгуты для удобного распределения на голове.



ЭС-ЭЭГ-19-3   19 скальповых, 2 референтных и 1 нейтральный ЭЭГ-электрод; разъёмы для электродов ЭОГ и ЭМГ; разъёмы для электрода ЭКГ и датчика рекурсии дыхания (РД).	ЭС-ЭЭГ-11-3   11 скальповых, 2 референтных и 1 нейтральный ЭЭГ-электрод; разъёмы для электродов ЭОГ и ЭМГ; разъёмы для электрода ЭКГ и 6 полиграфических датчиков.	ЭС-ЭЭГ-13-3   13 скальповых, 2 референтных и 1 нейтральный ЭЭГ-электрод; разъёмы для электродов ЭОГ и ЭМГ; разъёмы для электрода ЭКГ и датчика рекурсии дыхания (РД).





Различные виды ЭЭГ-электродов с разъёмом touchproof (подключаются к коннектору ЭЭГ-20)

Чашечковые ЭЭГ-электроды	Мостиковые с соединителем типа «кнопка»	Клеящиеся электроды





Полиграфические электроды и датчики

Датчики рекурсии дыхания (РД и RIP)   Для оценки параметров абдоминального и грудного дыхания (частоты и амплитуды дыхания, длительности фаз вдоха и выдоха) и выявления дыхательных нарушений.	Датчик потока дыхания по давлению (ДПДд)   Для оценки параметров потока назального дыхания (частоты и амплитуды дыхания, длительности фаз вдоха и выдоха) на основе измерения перепада давления в назальной канюле.	Датчик потока дыхания термисторный ороназальный   Для оценки параметров потока ороназального дыхания (частоты и амплитуды дыхания, длительности фаз вдоха и выдоха) и выявления дыхательных нарушений.	Датчик КГР   Для оценки выраженности вегетативных проявлений и эмоциональной напряженности на основе измерения фазической составляющей кожно-гальванической реакции.
Датчики огибающей миограммы (ОЭМГ-2 и ОЭМГ‑3)   Для оценки напряжения (тонуса) выбранной мышцы на основе измерения огибающей ЭМГ	Коннектор ПГ-ЭКГ   Для регистрации ЭКГ по 3 каналам и РПГ по 1 каналу. Подключается к беспроводному модулю ПГ-ЭКГ, беспроводному модулю ПОЛИ-4 или блоку пациента АБП-10 (Поли-10).	Датчики ФПГ (три вида)   Для оценки параметров периферического кровообращения, характеризующих пульсовое кровенаполнение и тонус сосудов различного калибра.	Датчик храпа   Для выявления и количественной оценки выраженности храпа во сне   Датчик двигательной активности проводной
Реоадаптер РТ (тетраполярный) с комплектом датчиков   Для исследований центральной гемодинамики и насосной функции сердца по методике Шрамека.	Реоадаптер РБ (биполярный) с комплектом датчиков Для исследования церебрального (РЭГ) и периферического (РВГ) кровообращения, а также для оценки параметров центральной гемодинамики и насосной функции сердца по методике Тищенко.	Датчик КПр Для оценки выраженности вегетативных проявлений и эмоциональной напряженности на основе измерения фазической и тонической составляющей кожной проводимости	Кабель отведения ЭМГ или КП Для двух одноразовых электродов   Датчик температуры Для оценки температуры кожной поверхности выбранной части тела   Датчик влажности Для выявления энуреза   Датчик освещённости





Дополнительное программно-методическое обеспечение

ПМО для анализа сердечного ритма «АСР» – обеспечивает оценку функционального состояния вегетативной нервной системы (ВНС) на основе анализа вариабельности сердечного ритма.

ПМО ВП исследований «Энцефалан-ВП» – обеспечивает возможность проведения исследований длиннолатентных вызванных потенциалов (ВП) головного мозга на стимулы различной модальности (зрительные, слуховые, соматосенсорные), при наличии стимуляторов.

ПМО «Энцефалан-СА» для анализа сигналов по полиграфическим каналам, совокупно с ЭЭГ сигналами (при наличии дополнительных беспроводных устройств и датчиков).

ПМО Сомнологические исследования «Энцефалан-ПСГ» (при наличии дополнительных беспроводных устройств и датчиков). ПМО обеспечивает: анализ фаз сна, автоматическое построение и ручное редактирование гипнограмм, а также выделение событий сна и формирование отчетов по статистике сна, распределению стадий сна, дыхательным нарушениям и т.д.

ПМО ЭЭГ и ВП исследования с использованием аудиовизуальной стимуляции «Энцефалан-АВС». ПМО обеспечивает гибкое формирование и проигрывание сценариев когнитивной стимуляции с использованием в качестве стимулов графических изображений, звуковых файлов и знако-буквенной информации.

Трёхмерная локализация источников электрической активности «Энцефалан-3D» отображает условный источник электрической активности на трех проекциях среза головного мозга в виде пространственного облака диполей, что позволяет локализовать фокус эпилептиформной активности ЭЭГ или источник компонентов ВП.

ПМО Анализ сверхмедленной активности мозга «Энцефалан-СМА». ПМО дополнительно позволяет анализировать сверхмедленную активность мозга (СМА) синхронно и одновременно с регистрацией ЭЭГ от тех же самых отведений.

ПМО Анализ функциональной асимметрии мозга «Энцефалан-ФАМ». Обеспечивает визуализацию карт межцентральных связей на основе расчёта взаимных функций (кросс-корреляция, кросс-спектр, функция когерентности), для диагностики меж- и внутрикорковых нарушений, выявления очагов патологической активности, а также для контроля проводимого лечения.

ПМО Объективный психологический анализ и тестирование «Эгоскоп» - для психологической и психофизиологической диагностики, с применением оригинальных технологий автодокументирования действий испытуемого (безбумажное тестирование) и пиктополиграфии (анализ показателей моторики руки и физиологических показателей испытуемого при тестировании).

ПМО Функциональное биоуправление с БОС «Реакор» - обеспечивает проведение тренинга и реабилитации на основе биологической обратной связи с используванием различных физиологических показателей. Применяется для немедикаментозного восстановления нарушенных функций, улучшения нервной регуляции, преодоления фобий и патологических пристрастий, для огптимизации психофизиологического состояния у спортсменов, лиц напряжённых и ответственных профессий, а также для преодоления синдрома гиперактивности и дефицита внимания у детей и подростков.
