Электроэнцефалограф-регистратор Энцефалан-ЭЭГР-19/26 Модификация «Мини»

Четыре варианта использования базового устройства - автономного блока пациента АБП-10 и большой набор различных беспроводных модулей и датчиков определяют широкую область применений:



	Малоканальный портативный электроэнцефалограф-регистратор обеспечивает проведение кратковременных и длительных ЭЭГ-исследований в телеметрическом или автономном (Холтер-ЭЭГ) режиме и эффективно применяется для дифференциальной диагностики эпилепсии (в комплекте с «Энцефалан-Видео») преимущественно у детей и младенцев; длительного мониторирования ЭЭГ в реанимации и палатах интенсивной терапии с помощью ПМО «Энцефалан-НМ» и ПМО «Энцефалан-ЦФМ», в том числе и для констатации смерти мозга; психофизиологических исследований; нейромаркетинговых исследований.
	Устройство для нейробиоуправления, для тренинга и реабилитации с биологической обратной связью Особенностями применения беспроводного электроэнцефалографа модификации «Мини» для БОС-тренинга являются: мультипараметрическая (от 10 и более) регистрация показателей, позволяющая создавать и использовать более эффективные сценарии БОС-процедур в спорте, образовании и науке, для спецподготовки и реабилитации; обеспечение профессионального нейрофизиологического сопровождения с помощью основного ПМО ЭЭГ-исследований «Энцефалан-ЭЭГР» и дополнительного ПМО.

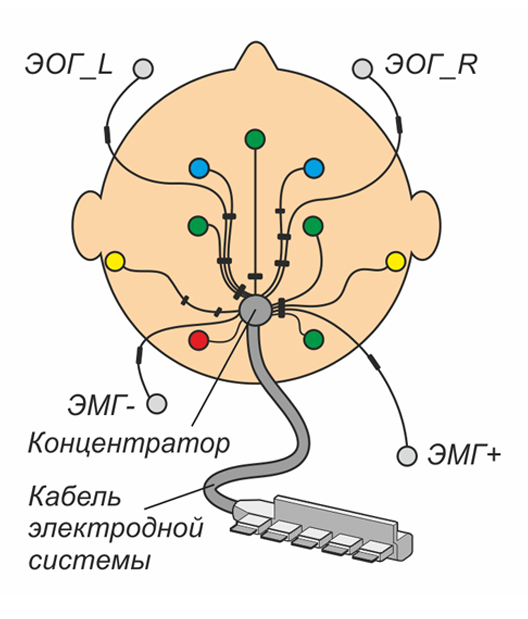

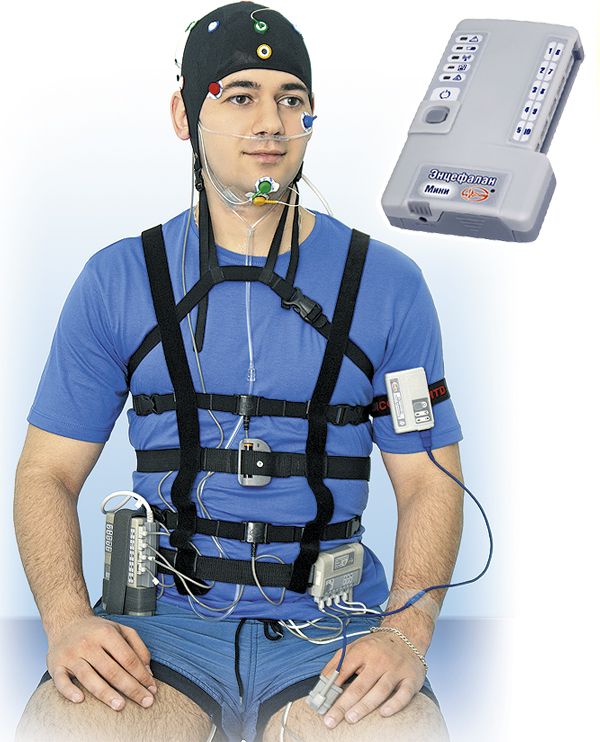

	Полисомнограф для диагностики нарушений сна и кардиореспираторных нарушений Электроэнцефалограф-регистратор «Энцефалан-ЭЭГР-19/26» модификации «Мини» в комплекте с ПМО «Энцефалан-ПСГ» и необходимыми беспроводными модулями и датчиками эффективно применяется в качестве полисомнографа. Два варианта полисомнографа на базе автономного блока пациента АБП-10 обеспечивают профессиональный уровень диагностики проблем сна в соответствии с требованиями AASM. Блок АБП-10 позволяет проводить исследования в телеметрическом или в автономном (ПСГ-холтер) режиме.
	Многофункциональная многоканальная полиграфическая система Уникальная возможность совместной работы двух или трёх блоков пациента АБП-10 с дополнительными беспроводными модулями и датчиками (см. ниже) позволяет создавать многофункциональные полиграфические системы с регистрацией более чем 30-ти различных сигналов. При этом все физиологические показатели регистрируются синхронно и при мониторинге или анализе данных отображаются как результат работы единого устройства. Небольшой вес устройств, возможность быстрого изменения конфигурации системы, широкие функциональные возможности ПМО – обеспечивают эффективное применение системы в спортивной и профессиональной медицине, а также при научных исследованиях.

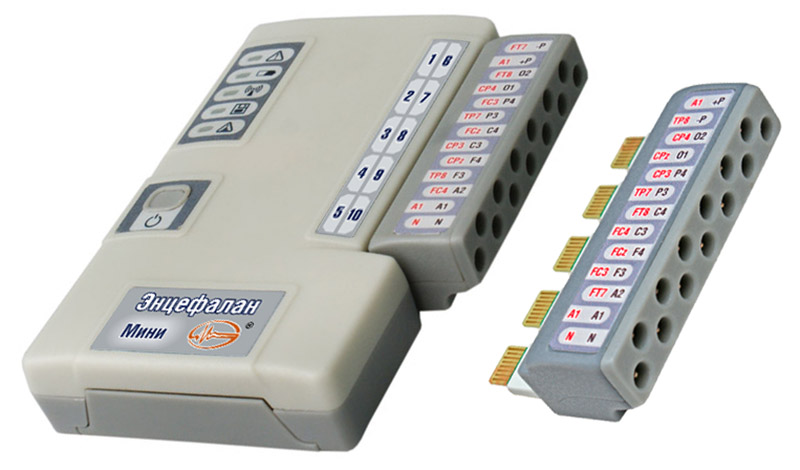

Технические характеристики автономного блока пациента АБП-10

Количество каналов для ЭЭГ/ВП-исследованиий	10: 9 ЭЭГ (в том числе референты А1, А2) + 1 ЭКГ
Количество каналов для ПСГ-исследований	2 или 6 ЭЭГ, 2 ЭОГ, 1 ЭКГ, 1 ЭМГ, 2 РД, 1 ПД, 1 храп (требуется дополнительное ПМО «Энцефалан-ПСГ»)
Количество универсальных полиграфических каналов	10 (набор показателей – см. раздел «электроды и датчики»)
Измерение и регистрация подэлектродного сопротивления и межэлектродного потенциала	Непрерывно, синхронно с ЭЭГ
Регистрация сверхмедленной активности головного мозга	Непрерывно, синхронно с ЭЭГ (требуется дополнительное ПМО «Энцефалан-СМА»)
Регистрация положения тела пациента	встроенный в корпус АБП трехкоординатный акселерометр (датчик ускорения)
Запись данных	в телеметрическом режиме - в память компьютера через интерфейс Bluetooth в автономном режиме - на внутреннюю съемную карту памяти (по типу холтеровского мониторирования) в режиме реанимаци и ПИТ - синхронно в память компьютера и на внутреннюю съемную карту памяти (резервное дублирование данных)
Разрядность АЦП	24 бит
Диапазон регистрации напряжения (от пика до пика)	от 0,005 до 8 мВ
Напряжение шума, мкВ	0.23 мкВ
коэффициент подавления режекторного фильтра	не менее 60 дБ
Чувствительность:	0,1….200 мкВ/мм (21 ступень)
Коэффициент подавления синфазной помехи:	при аккумуляторном питании - не менее 140 дБ при питании от адаптера (сетевой или USB) - не менее 120 дБ
Входное сопротивление	не менее 200 Мом
Диапазон измерения подэлектродного импеданса	0 - 50 кОм
Фильтрация сигнала	Настраиваемые ФНЧ и ФВЧ
Светодиодная индикация на корпусе АБП-10	исправность блока пациента, состояние заряда аккумуляторных батарей, наличие и качество телеметрической связи с ПК, включение записи исследования, нарушение контакта любого из электродов или неисправность датчика
Питание:	2 аккумулятора типа АА ёмкостью не менее 2700 А.ч или адаптер медицинского класса (USB-порт / 220 В)
Интерфейс связи с ПК и дополнительными модулями регистрации	Беспроводной телеметрический канал – BlueTooth
Максимальное количество дополнительных беспроводных регистрирующих устройств работающих совместно с основным устройством АБП-10	До 6 (зависит от используемой конфигурации съема и типа устройств)
Обеспечение защиты от дефибриллятора	при использовании специального адаптера в комплекте с ЭЭГ-электродами с разъёмом touchproof (чашечковые, мостиковые, одноразовые)
Варианты крепления	для мобильного применения - специальный чехол с комплектом ремней для крепления на теле для стационарного применения - настольный кронштейн
Масса АБП-10	200г (без аккумуляторов)
Габаритные размеры	не более 123x78x28 мм





Электроэнцефалограф-регистратор – варианты применения

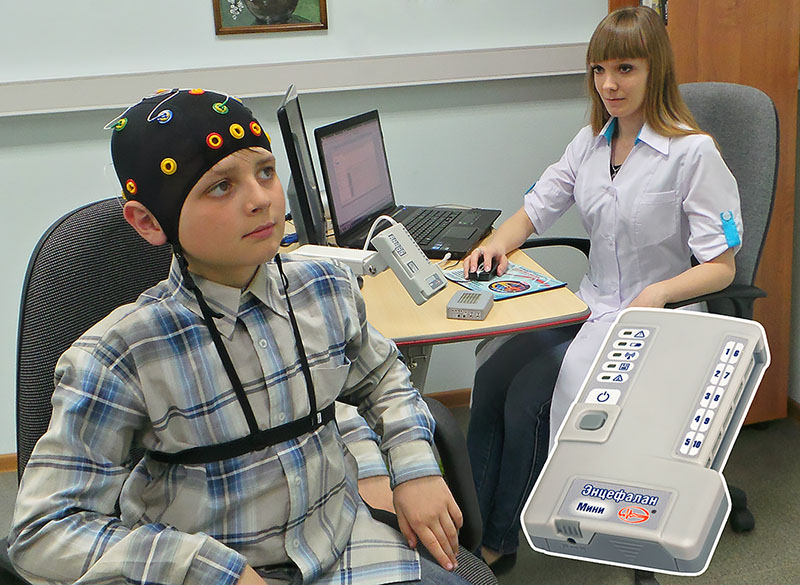

Электроэнцефалограф в телеметрическом или автономном (Холтер-ЭЭГ) режиме

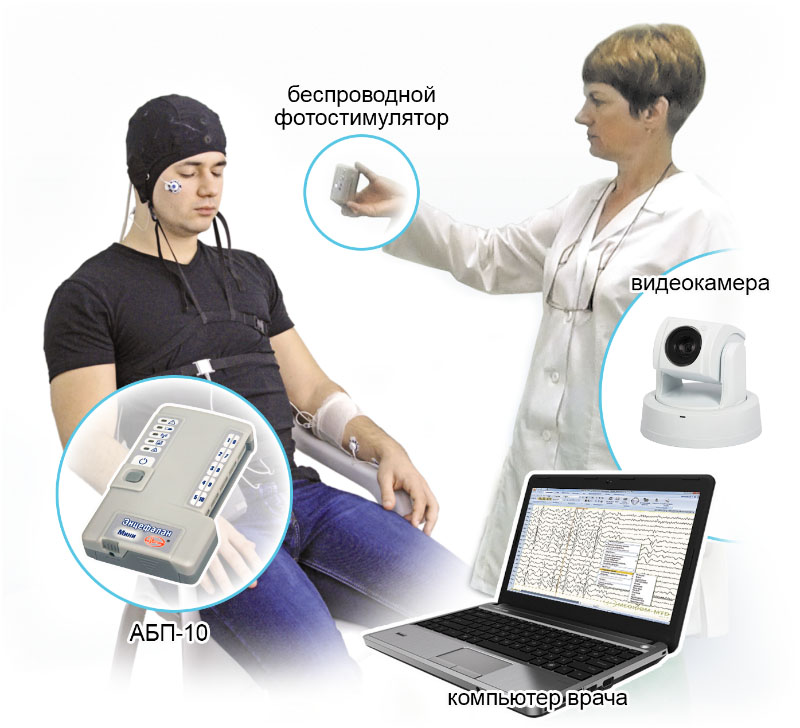

Телеметрическая регистрация ЭЭГ с фотостимуляцией применяется для кратковременных и длительных ЭЭГ-исследований – в больничной палате или дома у пациента, в том числе и для ЭЭГ-видеомониторинга с целью дифференциальной диагностики эпилепсии



В телеметрическом режиме работы электроэнцефалографа-регистратора автономный блок пациента АБП-10 передаёт регистрируемые данные в компьютер врача по беспроводному интерфейсу Bluetooth. Это позволяет обойтись без кабелей связи и размещать электроэнцефалограф на расстоянии от компьютера врача, в любом месте кабинета или палаты, исходя из удобства проведения исследования.

Беспроводной блок управления стимуляцией обеспечивает возможность проведения аппаратных функциональных проб (ФП), общепринятых при проведении рутинных исследований ЭЭГ – световых и звуковых стимулов.

Функциональные пробы на электростимуляцию осуществляется с помощью беспроводного электростимулятора.



При кратковременных ЭЭГ-исследованиях к автономному блоку пациента подключается коннектор ЭЭГ-9, позволяющий использовать ЭЭГ-электроды с разъёмом touchproof – чашечковые или мостиковые.

Также, при длительном нейромониторинге пациентов в ПИТ или реанимации применяются клеящиеся ЭЭГ-электроды.



Основное ПМО ЭЭГ-исследований «Энцефалан-ЭЭГР» обеспечивает все общепринятые необходимые функциональные возможности для записи и анализа ЭЭГ: мониторинг и визуальный анализ ЭЭГ, создание и использование конфигураций съёма, схем отведений ЭЭГ, сценариев записи, обработка различными количественными методами анализа ЭЭГ, оформление результатов исследования, вывод на печать, хранение в базе данных и т.д.



Проведение длительного автономного ЭЭГ-исследования (Холтер-ЭЭГ) эффективно для:

Оценки психогенных расстройств неясного генеза, проявляющихся в определённых условиях естественного поведения и окружающей среды.

Выявления патологических проявлений, таких как пароксизмальные состояния неэпилептической природы, транзиторные ишемические атаки и др.

Дифференциальной диагностики эпилепсии, типов приступов и синдромов, особенно при нерегулярных и слабовыраженных пароксизмах.

Контроля при подборе лекарственных препаратов.

Длительного мониторинга ЭЭГ нетранспортабельного пациента в любом отделении медучреждения или при его продолжительной перевозке на транспорте.



Все данные записываются на встроенную карту памяти блока пациента АБП-10.

В процессе проведения исследования пациент, его близкие или медицинский персонал могут использовать специализированный цифровой диктофон – отметчик событий для записи меток и речевых комментариев об изменениях в состоянии пациента и ведения цифрового журнала пациента.

По завершении исследования данные c карты памяти блока пациента АБП-10 и с диктофона переносятся в компьютер врача и точно синхронизируются по времени.



Комплект электроэнцефалографа легко размещается в компактной сумке и включает в себя блок пациента АБП-10, фонофотостимулятор, комплект электродов, портативный ПК.



Нейромониторинг или мониторинг церебральных функций в ПИТ, реанимации

Компактность блока пациента АБП-10, резервная запись данных на внутреннюю карту памяти и беспроводная передача информации в компьютер обеспечивают высокую надёжность и помехозащищённость электроэнцефалографа при его использовании в отделениях реанимации и интенсивной терапии (в том числе в неонатологии).



Мониторинг церебральных функций с применением дополнительного ПМО «Энцефалан-ЦФМ» используется для оценки функционального состояния головного мозга и неврологического статуса при ишемических инсультах и посткоматозных бессознательных состояниях, выявления пароксизмальной активности, ее тяжести, частоты проявлений, контроля динамики состояния при лечебных воздействиях, контроля состояния при асфиксии, нарушениях мозговой перфузии, повреждениях головного мозга как для детей (прежде всего, новорожденных), так и для взрослых.



Нейромониторинг с применением дополнительного ПМО «Энцефалан-НМ» предназначен для обеспечения длительного мультипараметрического мониторинга для непрерывного анализа динамики ЭЭГ и других физиологических сигналов с целью контроля текущего состояния, своевременной диагностики нарушений и осложнений со стоны ЦНС, сердечно-сосудистой системы и дыхания, оценки глубины наркоза, принятия решения по необходимым терапевтическим вмешательствам и пр.

Обеспечивается расчет и визуализация трендов различных физиологических показателей ЦНС, ВНС и кардиореспираторной системы в едином временном масштабе с возможностью изменения длительности временного кванта от 10 до 300 с.



ПМО «Энцефалан-ЦФМ» и «Энцефалан-НМ» применяются как самостоятельные дополнения к основному ПМО «Энцефалан-ЭЭГР», но наиболее информативный и эффективный мониторинг показателей обеспечивается при их одновременной работе.

Для устойчивой работы электроэнцефалографа в ситуациях, когда имеется вероятность применения кардиодефибриллятора, предусмотрено подключение специального коннектора ЭЭГ-9 с защитой от дефибриллятора.

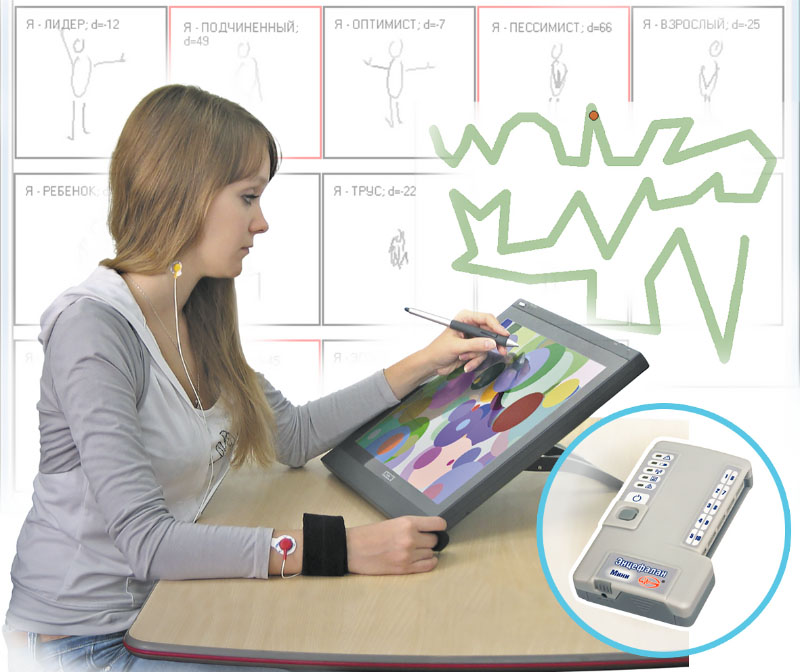

Психофизиологические исследования

Доукомплектование автономного блока пациента АБП-10 сенсорным графическим планшетом и ПМО ОПАТ «Эгоскоп» – позволяет получить эффективный инновационный инструмент психологической и психофизиологической диагностики, предоставляющий специалисту новые оригинальные технологии (патент РФ 2319444).



Технология автодокументирования действий испытуемого обеспечивает безбумажный принцип проведения психологического и психофизиологического тестирования на специальном графическом сенсорном мониторе-планшете.

Технология пиктополиграфии обеспечивает количественный анализ показателей моторики руки, связанных с действиями испытуемого при тестировании, а также физиологических показателей, связанных с вегетативными и эмоциональными реакциями испытуемого (в том числе и неосознаваемых им), в привязке к смысловым кластерам или этапам психологических и психофизиологических тестов.



Области применения

психофизиологическое тестирование и сопровождение лиц напряжённых и экстремальных видов профессий: сотрудников силовых структур, МО, МЧС, МВД, ФСИН, операторов в энергетике, атомной и нефтегазовой сфере, диспетчеров на транспорте, лётный состав, руководителей различного уровня;

оценка уровня профессионально важных психологических и психофизиологических качеств при профессиональном отборе и профессиональной ориентации;

определение существенных ограничений жизнедеятельности и расстройств функций организма для медико-социальной экспертизы;

оценка эффективности проведения психокорректирующих действий и реабилитационных мероприятий;

выявление неосознаваемых проблем социальной, профессиональной и личной жизни, а также выявление возможных причин психосоматических нарушений и заболеваний;

тестирование и психофизиологическое сопровождение в сфере образования (школы, училища, ВУЗы), в спортивной психологии и в особенности в спорте высоких достижений;

обеспечение учебного процесса на кафедрах психологии и психофизиологии, научные исследования;

выявление возможных патологических пристрастий и зависимостей (наркомания, алкоголизм и т.п.);

психологическое консультирование и сопровождение пациентов при реабилитации в постинсультный и постинфарктный период.



Научные исследования когнитивных процессов

Электроэнцефалографы-регистраторы «Энцефалан-ЭЭГР-19/26» модификации «Мини» с ПМО ОПАТ «Эгоскоп» позволяют проводить тонкие исследования когнитивных процессов при тестировании. Обеспечивается регистрация ЭЭГ и сверхмедленной активности мозга (до 9 отведений), ЭОГ, ЭМГ, КГР, показателей гемодинамики и дыхания и др.



В исследованиях могут использоваться адаптированные психологические, психофизиологические, проективные, когнитивные или специально созданные экспериментатором тесты.

При обработке экспериментальных данных используются различные количественные методы анализа ЭЭГ с возможностью детального анализа динамики пространственно-спектральных характеристик ЭЭГ в привязке к выполняемым заданиям теста. Доступны гибкие настройки критериев для постреальной обработки.



Гармоничное сочетание ПМО ОПАТ «Эгоскоп» и ПМО «Реакор» позволяет проводить психокорректирующие и реабилитационные мероприятия, объективно оценивать состояние испытуемого как в начале курса, так и по его завершении. Это обеспечивает эффективный замкнутый технологический цикл «ДИАГНОСТИКА-РЕАБИЛИТАЦИЯ-КОНТРОЛЬ»



Нейромаркетинговые исследования

Нейромаркетинг — современный развивающийся вид исследования психологии потребителей, использующий комплексные биометрические методы исследования параметров электрической активности мозга, кожи и движений мышц человека с целью определить, на какие образы целевая группа реагирует наиболее активно, чтобы в последующей маркетинговой деятельности наиболее точно и эффективно выстроить визуальный ряд стимулов с учётом чувств и эмоций покупателей.



Не всегда рациональное объяснение покупательского выбора является действительным мотивом. Чаще всего потребитель покупает эмоцию, связанную с товаром, а не функциональные свойства этого товара. А уж потом рационализирует свой выбор «задним числом».



Перед основным тестом проводят т.н. «фоновую пробу» для «калибровки» ответов, а именно – запись психофизиологических показателей в обычном состоянии, при предъявлении «нейтральных» образов. Далее, предъявляются образы, реакция на которые интересует исследователя.



При этом автономный блок пациента АБП-10 в зависимости от набора подключенных модулей и датчиков записывает ЭЭГ (от 4-х, до 9-ти отведений), рекурсию дыхания (абдоминальную и торакальную), частоту сердечного ритма, кожно-гальваническую реакцию, фотоплетизмограмму, тремор (1-4 датчика).



При обработке экспериментальных данных используются различные количественные методы анализа ЭЭГ доступные в основном ПМО «Энцефалан-ЭЭГР» и ПМО «Энцефалан-АВС» с возможностью детального анализа динамики пространственно-спектральных характеристик ЭЭГ и других физиологических показателей.



После обработки полученных данных, исследователь сможет сделать выводы об эмоциональной вовлеченности респондента в просмотр, о степени побуждения к действию (покупке), о привлекательности рекламного образа вцелом, а также о том какая связь установилась у потребителя с продуктом — эмоциональная или рациональная.



Чтобы интерпретировать результаты исследования на целевую аудиторию, достаточно группы испытуемых от 8 до 15 человек.



Возможно проведение синхронной видеозаписи для регистрации эмоций на лице.



ПМО «Энцефалан-АВС» позволяет, кроме обычного показа аудиовизуальных образов с синхронной регистрацией физиологических показателей, также создавать сценарии исследования, в которых значимый образ (тот, на который необходимо выяснить реакцию испытуемого) предъявляется на «субсенсорном» уровне - в течении очень короткого промежутка времени. При этом испытуемый не наблюдает этот образ, но на записи физиологических показателей его реакция видна и может быть проанализирована.

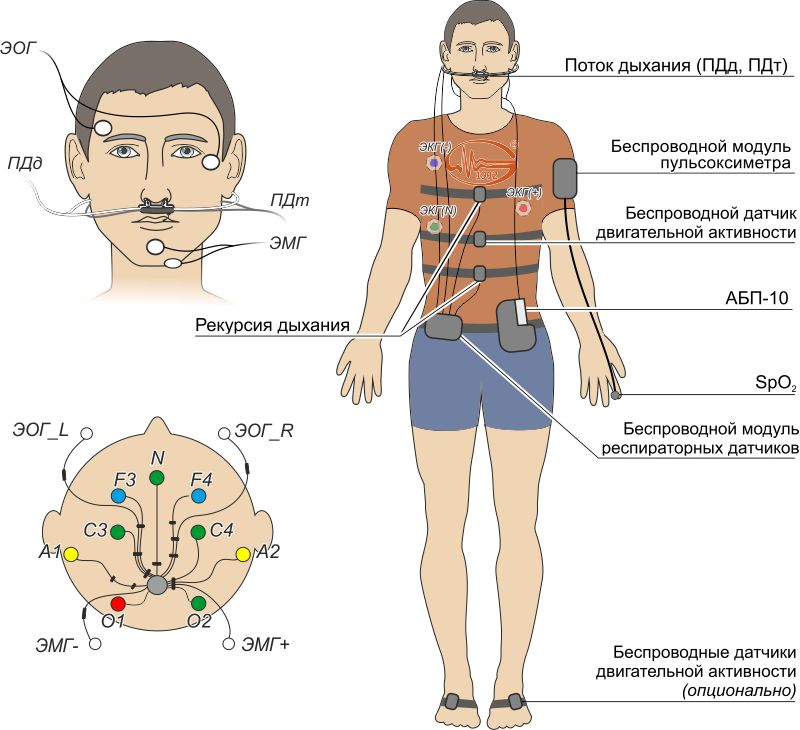

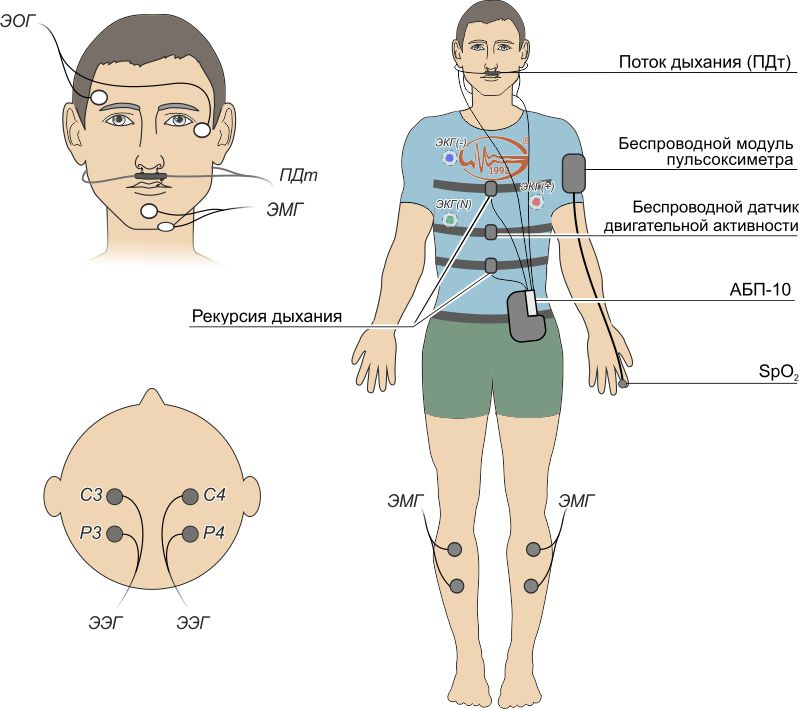

Полисомнограф для диагностики нарушений сна и кардиореспираторных нарушений



	Для анализа параметров дыхания и двигательной активности в привязке к фазам сна используется следующий комплект оборудования: Автономный блок пациента АБП-10 с подключенными электродами ЭЭГ (2 шт.), ЭОГ (2 шт.), ЭМГ, ЭКГ, а также датчиками рекурсии дыхания (грудь и живот), потока дыхания и храпа Беспроводной Модуль пульсоксиметра с датчиком Беспроводной датчик положения тела
	Для полноценного анализа структуры сна, построения гипнограммы, выявления активаций (микропробуждений), анализа распределения стадий сна, латентностей, эффективности сна и т.д. используется расширенный комплект оборудования: Автономный блок пациента АБП-10 с подключенной электродной системой включающей ЭЭГ (6 шт. – для большей детализации ЭЭГ), ЭОГ (2 шт.), ЭМГ и ЭКГ Беспроводной Модуль респираторных датчиков (или беспроводной модуль «Поли-4») с 4-мя подключенными электродами для регистрации потока дыхания, храпа и рекурсии дыхания (грудь, живот) Беспроводной Модуль пульсоксиметра с датчиком Беспроводной датчик положения тела
	Дополнительные датчики и модули, расширяющие функциональные возможности полисомнографов: Беспроводной датчик двигательной активности – 2 шт. или беспроводной модуль «Поли-4» с 2-мя проводными датчиками движения и 2‑мя электродами ЭМГ (обеспечивает более точный анализ двигательной активности во сне, чем два беспроводных датчика); Беспроводной модуль «ПГ-ЭКГ» (или модуль «Поли-4») для регистрации ЭКГ по 2-м отведениям или РПГ (реопневмограммы) по 1 отведению с целью анализа кардиореспираторных нарушений во сне.





Новинка! Специальный автономный беспроводной модуль пульсоксиметра

Обеспечивает регистрацию SpO2, потока дыхания и храпа и может применяться в качестве самостоятельного устройства для скрининга апноэ (в автономном или телеметрическом режиме) или в составе полисомнографа в качестве дополнительного беспроводного модуля.

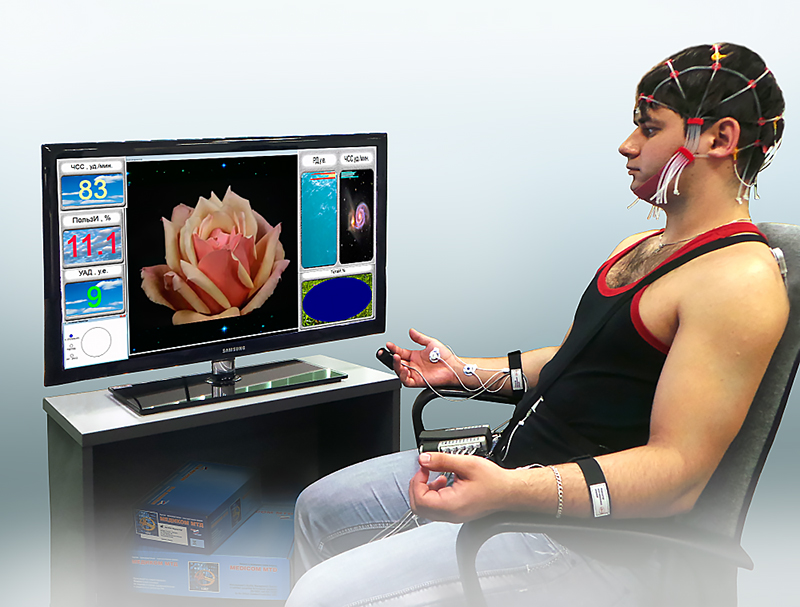

Устройство для тренинга с БОС и нейробиоуправления

Особенностями применения беспроводного электроэнцефалографа модификации «Мини» для БОС-тренинга являются:

мультипараметрическая (от 10 и более) регистрация показателей, позволяющая создавать и использовать более эффективные сценарии БОС-процедур в спорте, образовании и науке, для спецподготовки и реабилитации;

обеспечение профессионального нейрофизиологического сопровождения с помощью основного ПМО ЭЭГ-исследований «Энцефалан-ЭЭГР» и дополнительного ПМО.



C электроэнцефалографом модификации «Мини» также возможно проведение дополнительных видов БОС-тренинга:

Тренинг устойчивости при поддержании вертикальной позы на баланс-платформе

Тренинг с одновременным выполнением задачи слежения и решением логической задачи (операторская деятельность)

Групповой БОС-тренинг по синхронизации действий в спортивной команде (Только в конфигурациях оборудования включающих блок АБП-10!)

Обучение навыкам стрессоустойчивости с использованием соматосенсорного стимулятора



БОС-процедуры эффективно применяются для:

немедикаментозного восстановления нарушенных функций при нейрореабилитации пациентов с последствиями нарушений мозгового кровообращения (инсультов), черепно-мозговых и цереброспинальных травм;

коррекции психофизиологического состояния у спортсменов, лиц напряжённых и ответственных профессий;

формирования навыков управления состоянием для оптимального функционирования;

преодоления различных фобий, патологических зависимостей и пристрастий;

вспомогательной терапии при вегетативных дисфункциях, сердечно-сосудистых нарушениях, двигательных нарушениях, а также при синдроме дефицита внимания и/или гиперактивности у детей;

повышения адаптационных возможностей, стрессоустойчивости и оптимизации психоэмоциональной сферы.

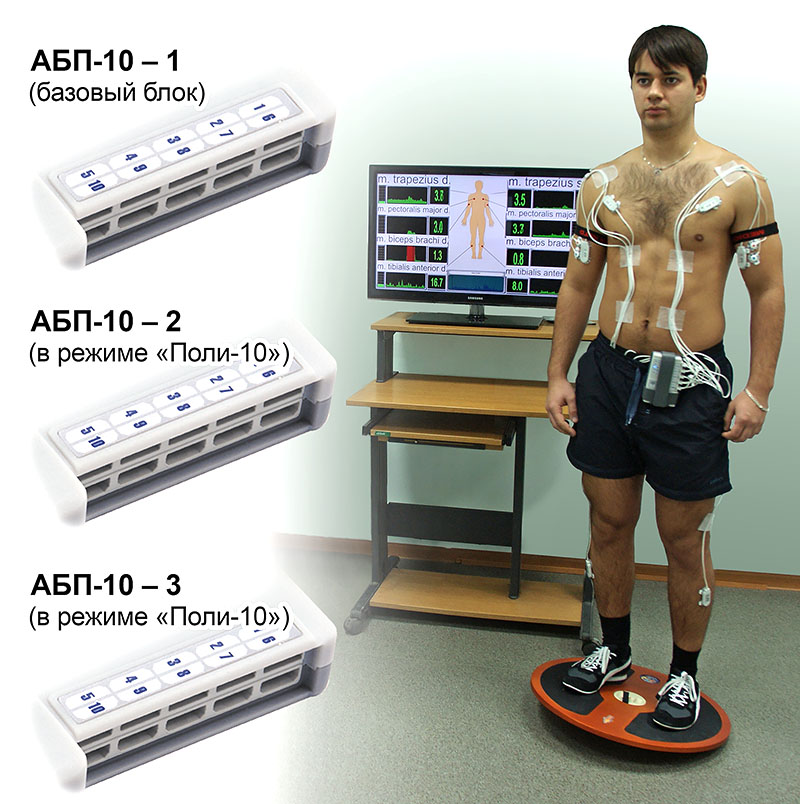

Многофункциональная многоканальная полиграфическая система для научных исследований и спортивной медицины

Портативность оборудования и автономность его работы (данные передаются по телеметрическому каналу в компьютер либо записываются на встроенную карту памяти) позволяют проводить медицинские и научные исследования в любых, самых разнообразных условиях – от стационарной научной лаборатории до полевых условий – тренировке на стадионе, выполнению профессиональной деятельности на рабочем месте и т.д.

Продолжительность записи в зависимости от поставленной исследовательской задачи может варьироваться от нескольких минут до суток.



Большой набор датчиков и программного обеспечения позволяют регистрировать широкий спектр показателей, характеризующих работу основных систем организма и анализировать эти данные с применением различных видов обработки.

Единый стандарт обмена данными между беспроводными модулями и типовой разъём датчиков позволяют создавать необходимые конфигурации для различных экспериментов.



Мультипараметрическая регистрация и анализ показателей сердечно-сосудистой системы, ВНС и ЦНС синхронно с ЭЭГ



Регистрация физиологических показателей у практически здоровых людей используется в качестве полифункционального мониторинга в спортивной медицине, исследованиях операторской деятельности и научных исследованиях.



В автономном варианте использования при динамическом наблюдении физиологических параметров человека на рабочем месте или на месте тренировки возможно расширение комплекта модулем для синхронной регистрации пространственного перемещения (GPS-модуль).

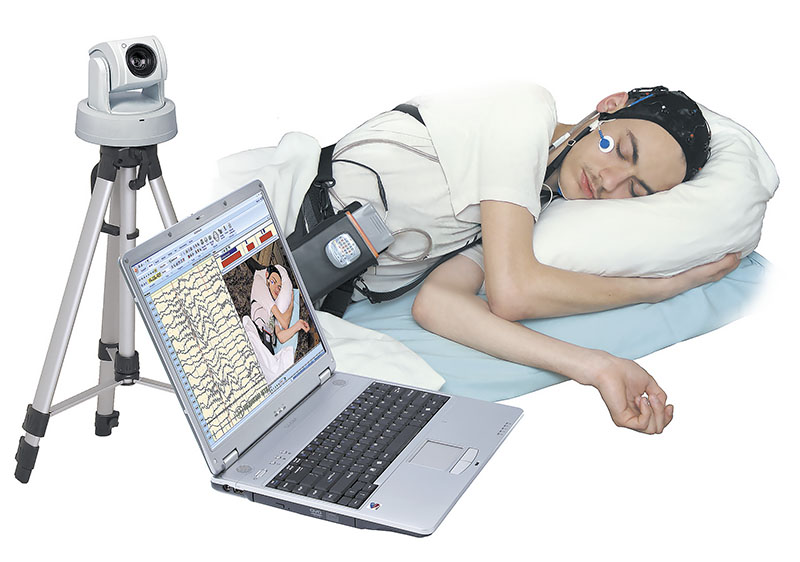

Дополнительное оборудование для видеомониторинга

Обеспечивается качественная запись видеоинформации синхронизированной с ЭЭГ для дифференциальной диагностики эпилептических и неэпилептических феноменов.



Пациент при проведении исследования располагается в обычных условиях (в кабинете функциональной диагностики, больничной палате или дома) – он может спать, принимать пищу, читать, смотреть телевизор, играть и т.д. Врач или ассистент наблюдает за его состоянием, следит за работой оборудования и качеством записи.



C электроэнцефалографом-регистратором модификации «Мини» применяется мобильный комплект видеооборудования включающий в себя видеокамеру со штативом и помещающийся в одной дополнительной сумке.



Заказчику предлагается на выбор несколько вариантов мобильных комплектов видеооборудования отличающихся типом применяемой видеокамеры - с ночной видеосъёмкой или только с дневной, с оптической или цифровой трансфокацией, с поворотным устройством или без и т.д.

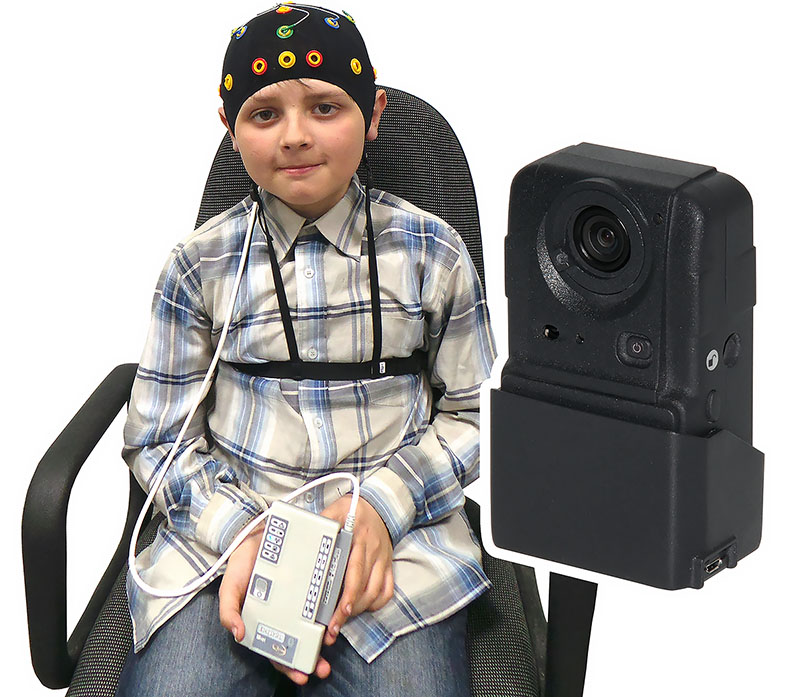

Уникальная возможность длительного автономного ЭЭГ-видеомониторинга

Оригинальный автономный видеорегистратор с записью на внутреннюю карту памяти, задаёт новый инновационный уровень амбулаторных ЭЭГ-исследований и обеспечивает:

непрерывную или фрагментарную видеозапись с высоким разрешением и с ИК-подсветкой в ночное время,

аудиозапись необходимых эпизодов на встроенный микрофон,

запись метки события с помощью кнопки на видеорегистраторе.



Все данные, записанные на внутренню карту памяти видеорегистратора, при передаче их в компьютер, точно синхронизируются с ЭЭГ.



Применение оригинального автономного видеорегистратора позволяет, при проведении длительного автономного мониторинга (Холтер ЭЭГ), зафиксировать на видео клинически важные поведенческие или пароксизмальные эпизоды, что обеспечивает достоверную дифференциальную диагностику.



Видеорегистратор несложен в эксплуатации, что позволяет использовать его не только медперсоналу, но и родственникам пациента, при записи ЭЭГ на дому.



Беспроводные модули, датчики и электроды, применяемые с блоком АБП-10

Оригинальная концепция унификации аппаратного и программного обеспечения для электроэнцефалографов-регистраторов «Энцефалан-ЭЭГР-19/26» обеспечивает уникальную возможность совместной работы двух или трёх автономных блоков пациента АБП-10 с дополнительными беспроводными модулями и датчиками, что в совокупности образует единый многофункциональный полиграфический комплекс с синхронной регистрацией более чем 30-ти различных сигналов:

электроэнцефалограмма

(до 9 отведений),

уровень постоянного потенциала в отведениях ЭЭГ (до 9 отведений),

электрокардиограмма

(до 3 отведений),

электромиограмма,

электроокулограмма,

рекурсия дыхания (абдоминальная и торакальная),

поток дыхания

(назальный, ороназальный),

храп,

сатурация кислорода (SpO2),

огибающая ЭМГ (ОЭМГ),

положение тела,

двигательная активность,

тремор,

кожный потенциал,

кожно-гальваническая реакция,

фотоплетизмограмма,

температура,

реопневмограмма,

реоэнцефалограмма,

реограмма (ЦГД),

стабилокорпограмма,

влажность,

освещённость и др.



Дополнительные беспроводные модули

АБП-10 в режиме работы «ПОЛИ-10»   Регистрация сигналов по 10 полиграфическим каналам.	Беспроводной универсальный модуль ПОЛИ-4   Регистрация сигналов по 4 полиграфическим каналам.	Беспроводной модуль ПГ‑ЭКГ   Регистрация 3 каналов ЭКГ и 1 канала реопневмограммы (РПГ).	Беспроводной модуль респираторных датчиков   Регистрация параметров дыхания по 4 каналам	Беспроводной модуль пульсоксиметра   Регистрация показателя насыщения артериальной крови кислородом с помощью датчиков SpO2.
Беспроводной датчик двигательной активности   Регистрация информации о двигательной активности по трём координатам.	GPS-трекер беспроводной   для регистрации данных о местонахождении и траектории перемещения испытуемого при проведении автономных исследований.	Кнопочный датчик для фиксации реакции на предъявляемые стимулы   применяется при проведении когнитивных ВП (CNV и P300) и при проведении ВП с аудиовизуальной стимуляцией.	Стимулятор СФН/ФО-04 (автономный фотостимулятор) с встроенной LED-матрицей   для проведения функциональных проб на фотостимуляцию при ЭЭГ-исследованиях в телеметрическом режиме и фоно и электростимуляцию при наличии головных телефонов и беспроводного электростимулятора.	Беспроводной электростимулятор   для соматосенсорной стимуляции с целью оценки реактивности пациента в реанимации и ПИТ, а также для проведения соматосенсорных ВП-исследований



Электроды и датчики

Датчики рекурсии дыхания (РД и RIP) Для оценки параметров абдоминального и грудного дыхания (частоты и амплитуды дыхания, длительности фаз вдоха и выдоха) и выявления дыхательных нарушений.	Датчик потока дыхания по давлению (ДПДд)  Для оценки параметров потока назального дыхания (частоты и амплитуды дыхания, длительности фаз вдоха и выдоха) на основе измерения перепада давления в назальной канюле.	Датчик потока дыхания термисторный ороназальный  Для оценки параметров потока ороназального дыхания (частоты и амплитуды дыхания, длительности фаз вдоха и выдоха) и выявления дыхательных нарушений.	Датчик КГР  Для оценки выраженности вегетативных проявлений и эмоциональной напряженности на основе измерения фазической составляющей кожно-гальванической реакции.	Датчики огибающей миограммы (ОЭМГ-2 и ОЭМГ‑3)  Для оценки напряжения (тонуса) выбранной мышцы на основе измерения огибающей ЭМГ
Коннектор ПГ-ЭКГ  Для регистрации ЭКГ по 3 каналам и РПГ по 1 каналу. Подключается к беспроводному модулю ПГ-ЭКГ, беспроводному модулю ПОЛИ-4 или блоку пациента АБП-10 (Поли-10).	Датчики ФПГ (три вида) Для оценки параметров периферического кровообращения, характеризующих пульсовое кровенаполнение и тонус сосудов различного калибра	Датчик храпа Для выявления и количественной оценки выраженности храпа во сне   Датчик двигательной активности проводной	Реоадаптер РТ (тетраполярный) с комплектом датчиков Для исследований центральной гемодинамики и насосной функции сердца по методике Шрамека.     Реоадаптер РБ (биполярный) с комплектом датчиков Для исследования церебрального (РЭГ) и периферического (РВГ) кровообращения, а также для оценки параметров центральной гемодинамики и насосной функции сердца по методике Тищенко.	Датчик КПр Для оценки выраженности вегетативных проявлений и эмоциональной напряженности на основе измерения фазической и тонической составляющей кожной проводимости   Кабель отведения ЭМГ или КП Для двух одноразовых электродов   Датчик температуры Для оценки температуры кожной поверхности выбранной части тела   Датчик влажности Для выявления энуреза   Датчик освещённости

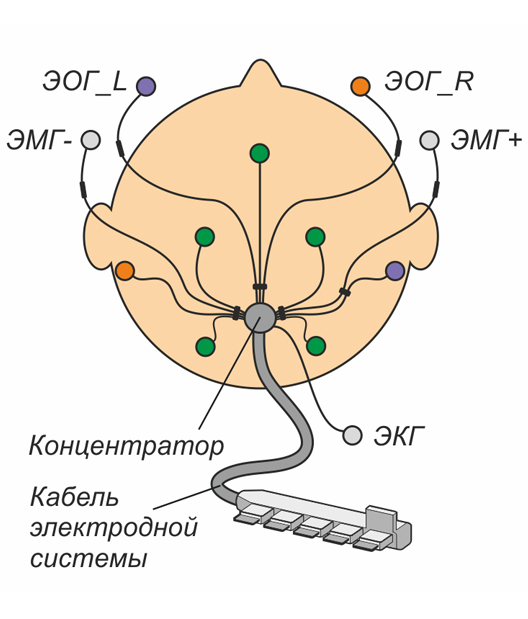

Электродные системы и электроды ЭЭГ

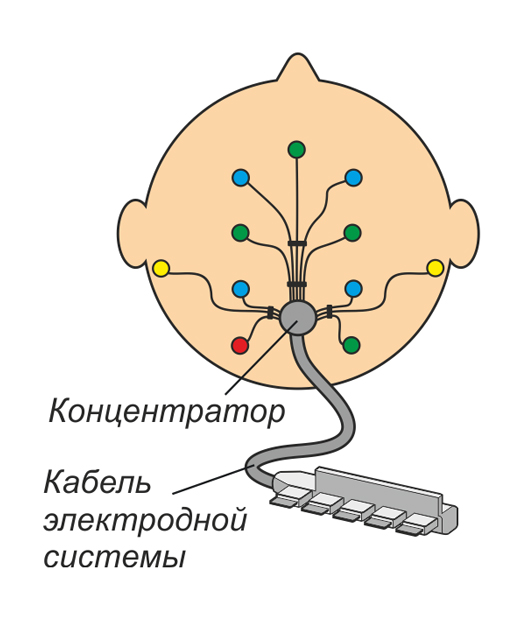

Комплект ЭЭГ-электродов КЭ-ЭЭГ-10/20 «Энцефалан-КЭ» (варианты, применяемые с автономным блоком пациента АБП-10)
ЭС-ЭЭГ-8-3   8 скальповых, 2 референтных и 1 нейтральный ЭЭГ-электрод.   1 дополнительный полиграфический канал блока АБП‑10.	ЭС-ЭЭГ-6-3   6 скальповых, 2 референтных и 1 нейтральный ЭЭГ-электрод; разъёмы для электродов ЭОГ и ЭМГ;   1 дополнительный полиграфический канал блока АБП‑10.	ЭС-ЭЭГ-4-1   2 биполярных отведения ЭЭГ, 2 контрлатеральных отведения ЭОГ, 1 биполлярное отведение ЭМГ разъём для электрода ЭКГ.   4 дополнительных полиграфических канала блока АБП‑10.	Коннектор ЭЭГ-9   обеспечивает подключение к АБП-10 различных ЭЭГ электродов (чашечковых, мостиковых и т.д.) с разъемом touсhproof.   В случаях когда есть вероятность применение кардиодефибриллятора (ПИТ и реанимация) используется коннектор ЭЭГ-9 с защитой от дефибриллятора
Различные виды ЭЭГ-электродов с разъёмом touchproof (подключаются к коннектору ЭЭГ-9)
Чашечковые ЭЭГ-электроды	Мостиковые с кнопочным контактом	Мостиковые с контактом типа «крокодил»	Клеящиеся электроды



Дополнительное программно-методическое обеспечение

ПМО для анализа сердечного ритма «АСР» – обеспечивает оценку функционального состояния вегетативной нервной системы (ВНС) на основе анализа вариабельности сердечного ритма.

ПМО ВП исследований «Энцефалан-ВП» – обеспечивает возможность проведения исследований длиннолатентных вызванных потенциалов (ВП) головного мозга на стимулы различной модальности (зрительные, слуховые, соматосенсорные), при наличии стимуляторов.

ПМО «Энцефалан-СА» для анализа сигналов по полиграфическим каналам, совокупно с ЭЭГ сигналами (при наличии дополнительных беспроводных устройств и датчиков).

ПМО Сомнологические исследования «Энцефалан-ПСГ» (при наличии дополнительных беспроводных устройств и датчиков). ПМО обеспечивает: анализ фаз сна, автоматическое построение и ручное редактирование гипнограмм, а также выделение событий сна и формирование отчетов по статистике сна, распределению стадий сна, дыхательным нарушениям и т.д.

ПМО ЭЭГ и ВП исследования с использованием аудиовизуальной стимуляции «Энцефалан-АВС». ПМО обеспечивает гибкое формирование и проигрывание сценариев когнитивной стимуляции с использованием в качестве стимулов графических изображений, звуковых файлов и знако-буквенной информации.

ПМО Анализ сверхмедленной активности мозга «Энцефалан-СМА». ПМО дополнительно позволяет анализировать сверхмедленную активность мозга (СМА) синхронно и одновременно с регистрацией ЭЭГ от тех же самых отведений.

ПМО Анализ функциональной асимметрии мозга «Энцефалан-ФАМ». Обеспечивает визуализацию карт межцентральных связей на основе расчёта взаимных функций (кросс-корреляция, кросс-спектр, функция когерентности), для диагностики меж- и внутрикорковых нарушений, выявления очагов патологической активности, а также для контроля проводимого лечения.

ПМО Объективный психологический анализ и тестирование «Эгоскоп» - для психологической и психофизиологической диагностики, с применением оригинальных технологий автодокументирования действий испытуемого (безбумажное тестирование) и пиктополиграфии (анализ показателей моторики руки и физиологических показателей испытуемого при тестировании).

ПМО Функциональное биоуправление с БОС «Реакор» - обеспечивает проведение тренинга и реабилитации на основе биологической обратной связи с используванием различных физиологических показателей. Применяется для немедикаментозного восстановления нарушенных функций, улучшения нервной регуляции, преодоления фобий и патологических пристрастий, для огптимизации психофизиологического состояния у спортсменов, лиц напряжённых и ответственных профессий, а также для преодоления синдрома гиперактивности и дефицита внимания у детей и подростков.
