enPuls Version 2.0 прибор для радиальной ударно-волновой терапии

enPuls версии 2.0 — это прибор производства фирмы Zimmer MedizinSysteme, предназначенный для радиальной ударно-волновой терапии.

С помощью ускоряемого в наконечнике «снаряда» генерируется механическая ударная волна, которая через аппликационную головку передается на тело человека и распространяется в тканях.

Механическая энергия поглощается тканью и уменьшается с увеличением расстояния от места поглощения энергии. Под действием механического стресса в тканях вызываются реакции, оказывающие положительное влияние на целый ряд ортопедических и неврологических заболеваний.

Метод очень успешно применяется терапевтами всего мира. Компания Zimmer MedizinSysteme предлагает enPuls версии 2.0 — новую систему, которая объединяет все преимущества метода, с наименьшими косвенными и эксплуатационными затратами, наибольшим удобством применения и обслуживания и максимальной гибкостью и мобильностью.

Интуитивно понятная навигация по меню и управление с сенсорного экрана делают enPuls версии 2.0 оптимальной, легко используемой терапевтами системой, с помощью которой можно просто, успешно и долговременно применять радиальную ударно-волновую терапию.

softshot – импульс

enPuls версии 2.0 создает с помощью относительно тяжелого «снаряда» и сравнительно низкой скорости столкновения особую ударную волну — «softshot»-волну enPuls версии 2.0.

Энергия в основном передается объемом импульса, а не высокой амплитудой и предельно коротким фронтом, как в аналогичных пневматических устройствах.

При этом предполагается, что ударные волны, созданные в пневматических устройствах радиальной ударно-волновой терапии с длительностью фронта около 3,5 мс и обычно используемыми настройками энергии, также проходят ткань без изменения формы отданной волны, так как нагрузка находится в пределах модуля инерции и упругости проходимой ими ткани.

Иначе, чем при сфокусированной ударной волне с длительностью фронта менее 100 нс, при которой происходит намеренное увеличение крутизны волны в ткани с последующей кавитацией и разрушением ткани, при радиальных ударных волнах это не потенцирующий эффект, а лишь количество энергии, которая вызывает реактивные процессы.

Благодаря замедленному нарастанию волны (около 13,5 мс) и значительно меньшей максимальной амплитуде, enPuls версии 2.0 предотвращает типичное чувство «ударов кнутом» ударной волны, и поэтому легче переносится пациентами.

Количество энергии – сравнение с давлением

Путем трудоемких и сложных испытаний с прямым сравнением было доказано, что enPuls версии 2.0 при настройках энергии высвобождает через аппликатор кинетическую энергию, сопоставимую с энергией пневматической системы, в которой ускоряющий сжатый воздух действует манипулятор.

Соответствие приведено в нижеследующей таблице

В связи с тем, что отдача кинетической энергии в ткань происходит через соизмеримо большие аппликаторы, можно также использовать обычно используемые единицы измерения, например, мДж/мм² (плотность энергии), т. к. они находятся в абсолютной зависимости.

Таким образом, можно один к одному реализовать значения дозы из протоколов лечения.

Незначительная потребность в обслуживании и долговечность

Благодаря специальной технологии системы enPuls версии 2.0 и ударной «softshot»-волне система отличается наименьшими расходами на обслуживание и наибольшим сроком службы наконечника и генератора ударных волн по сравнению с другими пневматическими системами.

Компания Zimmer MedizinSysteme предоставляет минимальную гарантию на 2.000.000 ударов на каждый генератор, что соответствует около 1.000 сеансов лечения. Замену генератора следует выполнять только после того, как появляется значительное уменьшение мощности (жесткость ударов уменьшается, прерывается подача ударов и т. п.). Это, как правило, происходит гораздо позднее минимального гарантированного количества ударов.

Мобильность

Аппарат, вместе со всеми необходимыми аксессуарами, уменьшается в удобном алюминиевом чемодане, что делает ее предельно мобильной в использовании.

Показания

Аппарат для радиальной ударно-волновой терапии, enPuls версии 2.0 идеально подходит для лечения ортопедических заболеваний, таких как:

Тендопатия в месте прикрепления сухожилий

Радиальный / ульнарный эпикондилит

Ахиллово сухожилие

Гусиная лапка (Pes Anserinus)

Точка прикрепления мышцы, поднимающей лопатку (M.Levator Scapulae)

Точка прикрепления грудино-ключично-сосцевидной мышцы (M.Sternoclaidomastoideus)

Поражения сухожилий

Ахиллодиния

Подошвенный фасцит (Fasciitis plantaris)

Тендопатия сухожилия четырехглавой мышцы бедра (Quadriceps) / коленной чашечки

Хронические раздражения

Ризартроз

Синдром Дюпюитрена

Раздражение подвздошно-большеберцового тракта (Tractus iliotibialis)

Бурсит (Bursitis Trochanterica)

Синдром верхушки надколенника

Тартановый синдром

Мышечная гипертония

Верхний край трапециевидной мышцы

Гипертония поясничного отдела позвоночника

Миофасциальные синдромы

Лечение гематом

Благодаря изменению диапазона частот и  аппликационным головкам  различного диаметра и разной геометрической формы возможно большое количество вариантов применения прибора в ортопедии, неврологии(уменьшение спастичности мышц)  и терапии (восстановление лимфотока ) ,дерматологии (подтяжка тканей/лечение целлюлита).

Во всех этих областях уже было многократно проведено и засвидетельствовано успешное применение УВТ. Это является красноречивым подтверждением применения этого простого в использовании терапевтического метода в разных областях медицины.

Технические данные и возможности enPuls 2.0

Технология

Бескомпрессорная, баллистическая система радиальной ударно-волновой терапии с электромагнитным генератором для ускорения проектиля

Дозирование / настройка отдаваемого количества энергии

от 60 до 185 мДж (эквивалентно давлению от 1 до 5 бар)

точная регулировка с шагом 10 мДж (в зависимости от частоты, от 60 мДж до макс. 185 мДж)

Режимы

Частоты от 1 до 22 Гц

3 пакетных режима (4 / 8 / 12 импульсах)

Программы

7 предварительно настроенных регулируемых программ

Протоколы

Более 25 иллюстрированных, предварительно настроенных рекомендаций по лечению

Органы управления

Цветной сенсорный экран для всех программных операций

Поворотный регулятор настройки уровня энергии и частоты

Управление наконечником с помощью педального выключателя

Память и обновление

SD-карта для меню показаний, избранного и адаптированных программ (120 элементов)

Журнал регистрации ошибок / обновление прошивки

Размеры

322 x 235 x 130 мм (Д х Ш х В))

Вес

2,7 кг (без наконечника)

Ударно-волновой аппликационный наконечник

Эргономичный, с корпусом из анодированного алюминия и охлаждающим вентилятором

Встроенный электромагнитный генератор

Размеры: длина 23 см, диаметр 5 см (макс.)

Вес: 0,85 кг (без кабеля)

Минимальный гарантируемый срок службы: 2 000 000 ударов

Техническое обслуживание требуется только в том случае, если падает

мощность; необязательно после определенного количества ударов. Замена генератора выполняется сервисной службой

Диаметр аппликационных головок: 6 / 15 (2 шт.) / 25 мм

Замена не требует применения инструментов

Минимальное гарантируемое количество ударов: 150 000 ударов для каждой аппликационной головки

Потребление энергии

100 / 240 В~ / 50/60 Гц, 5/2,5 A

Соответствие стандартам

IEC/EN 60601-1 и 60601-1-2

Транспортировка

от -10 °C до +50 °C / от 700 гПа до 1060 гПа / относительная влажность воздуха 10 %–90 %, без конденсации

Хранение

от 0 °C до +40 °C / от 700 гПа до 1060 гПа / относительная влажность воздуха 10 %–90 %, без конденсации

Информация для заказа:

enPuls Version 2.0 с 1 манипулятором

с аксессуарами (педальный выключатель, лосьон, сетевой кабель, переносной чемоданчик, 2 головки аппликатора 15мм, головка аппликатора 6мм, головка аппликатора 25 мм, 10 стандартных силиконовых колпачков, 1 держатель для манипулятора, Руководство Пользователя)

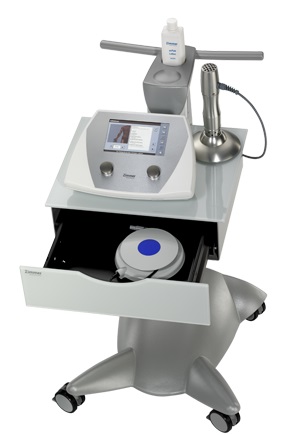

Тележка Move Physio с ящиком

Аксессуары для enPuls Version 2.0/Pro
