Изолятор (Перчаточный бокс) БАВнп-01-«Ламинар-С.»-1,2 (350.120) «Insulator»
Изоляторы (перчаточные боксы) обеспечивают физическое отделение рабочей зоны с чистым воздухом от окружающей среды.
Назначение
- Бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды;
- Бокс используется при работе с веществами, не представляющими угрозы здоровью оператора;
- Бокс применяется при оснащении отдельных рабочих мест медицинской, фармацевтической, электронной промышленности и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.
Данная модель изолятора изготавливается на 2 перчаточных порта.
Принцип действия
Перчаточный бокс (изолятор) представляет собой устройство с рабочим проемом, через который оператор может проводить манипуляции внутри бокса. При этом рабочая камера физически изолирована от оператора и окружающей среды (работа осуществляется через стекло, к которому жестко закреплены специальные перчатки).

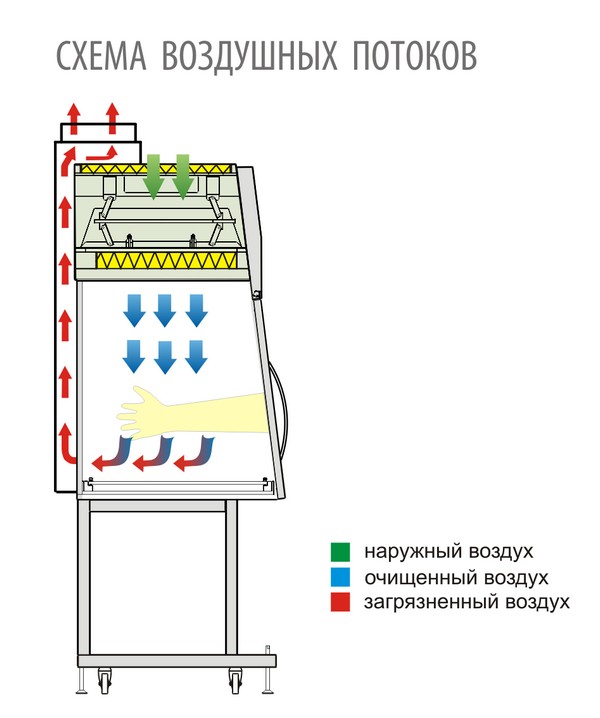

Изолятор сконструирован таким образом, чтобы обеспечить защиту продукта (в т. ч. от перекрестной контаминации), удалить возникающие в процессе работы загрязнения с помощью вытесняемого из бокса воздуха. Это достигается созданием нисходящего однонаправленного воздушного потока внутри бокса. (см схему вохдушных потоков)
Стандартное исполнение перчаточного бокса:
Рабочая камера
- рабочая камера – цельносварная из нержавеющей стали;
- съемное фронтальное окно оснащено двумя круглыми перчаточными портами, материал - закаленное стекло, стойкое к воздействию УФ-облучения и к обработке дезинфицирующими растворами;
- в каждом перчаточном порту установлены камерные перчатки, которые обладают высокой устойчивостью к УФ-облучению, озону, естественному старению, воздействию кислот и щелочей;
- освещение рабочей камеры;
- один блок розеток в рабочей камере бокса;
- комплект из трех перфорированных столешниц из нержавеющей стали.
Система очистки поступающего воздуха
- очистка воздуха, поступающего в рабочую камеру двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой.
Передаточный шлюз
- корпус шлюза – из нержавеющей стали;
- две двери для передачи предметов в рабочую камеру и удаления предметов из бокса;
- двери шлюза оснащены электрическим и механическим замками;
- рукоять на внутренней двери и винт на наружной двери;
- окна в дверях шлюза из закаленного стекла;
- две лампы УФ-облучения;
- перфорированная столешница для обеспечения обработки УФ-облучением донной части контейнера при удалении продуктов из бокса.
Элементы системы управления
- система электроавтоматики микропроцессорная;
- пульт управления боксом кнопочный с ЖК-дисплеем;
- пульт управления шлюзом кнопочный с индикацией состояния дверей и замков шлюза;
- поворотный сетевой выключатель с двумя ключами;
- датчики параметров воздушного баланса;
- съемный кабель питания с фиксатором.
Элементы для регулировки параметров воздушного потока
- в выпускном модуле обратный клапан с электроприводом, препятствующий возможности обратного хода воздуха при остановке вентилятора.
Дополнительные элементы
- рамочная подставка с полкой для ног;
- для перемещения бокса предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры;
- специальные подкладки из пенопласта для облегчения монтажа бокса.
Элементы для проверки целостности НЕРА-фильтра:
- штуцер в приточном фильтровентиляционном модуле для подачи аэрозоля при сканировании НЕРА-фильтра при проверке его целостности;
- доступ к приточному НЕРА-фильтру осуществляется через рабочую камеру.
Основные параметры и размеры изолятора на 2 перчаточных порта
Габаритные размеры бокса с подставкой (ШхГхВ), мм | 1620х730х1780 |
Размеры рабочей камеры (ШхГхВ), мм | 1110х580х680 |
Мощность, потребляемая боксом, Вт, не более | 300 |
Масса бокса, кг, не более | 230 |
Производительность по чистому воздуху, подаваемому в рабочую камеру, м3/ч, не менее | 600 |
Основные характеристики изолятора (код 350.120)
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) по ГОСТ Р 52249-2009 по ГОСТ ИСО 14644-1-2002 |
А 5 ИСО |
Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010 | H14 |
Класс предварительного фильтра по ГОСТ Р ЕН 779-2007 | G4 |
Освещение рабочей поверхности, Лк, не менее | 1000 |

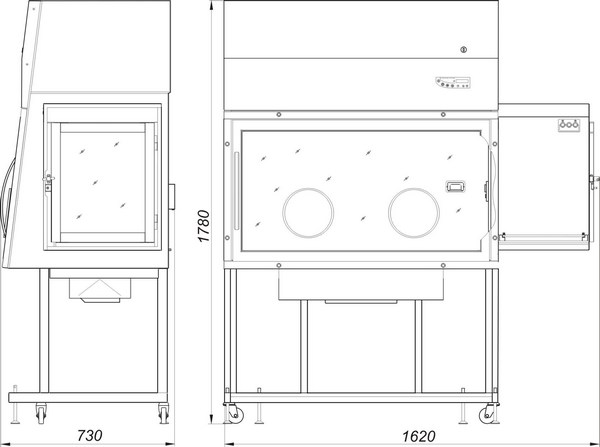

Габаритный чертеж изолятора
