Изолятор (Перчаточный бокс) БАВнп-01-«Ламинар-С.»-1,8 (350.180) «Insulator»

Назначение

• Бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды;
• Бокс используется при работе с веществами, не представляющими угрозы здоровью оператора;
• Бокс применяется при оснащении отдельных рабочих мест медицинской, фармацевтической, электронной промышленности и других учреждений с высокими требованиями к чистоте воздуха в  рабочей зоне.

 Данная модель изолятора изготавливается на 4 перчаточных порта.

Принцип действия

Перчаточный бокс (изолятор) представляет собой устройство с рабочим проемом, через который оператор может проводить  манипуляции внутри бокса. При этом рабочая камера физически изолирована от оператора и  окружающей среды (работа осуществляется через стекло, к которому жестко закреплены специальные перчатки).

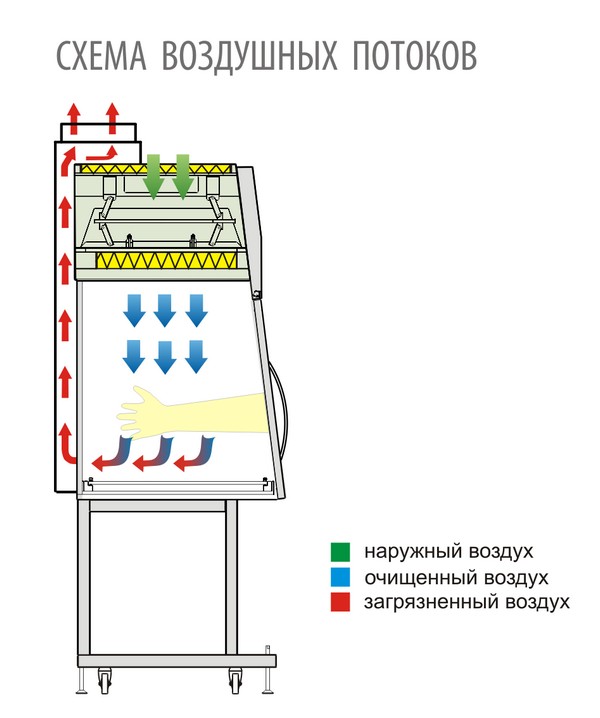

Изолятор сконструирован таким образом, чтобы обеспечить защиту продукта (в т. ч. от  перекрестной контаминации), удалить возникающие в процессе работы загрязнения с помощью  вытесняемого из бокса воздуха. Это достигается созданием нисходящего однонаправленного  воздушного потока внутри бокса. (см схему вохдушных потоков)

Стандартное исполнение изолятора:
Рабочая камера

• рабочая камера – цельносварная из нержавеющей стали;
• съемное фронтальное окно оснащено двумя круглыми перчаточными портами, материал - закаленное стекло, стойкое к воздействию УФ-облучения и к обработке дезинфицирующими растворами;
• в каждом перчаточном порту установлены камерные перчатки, которые обладают высокой устойчивостью к УФ-облучению, озону, естественному старению, воздействию кислот и щелочей;
• освещение рабочей камеры;
• два блока розеток в рабочей камере бокса;
• комплект из трех перфорированных столешниц из нержавеющей стали.

Система очистки поступающего воздуха

• очистка воздуха, поступающего в рабочую камеру двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой.

Передаточный шлюз

• корпус шлюза – из нержавеющей стали;
• две двери для передачи предметов в рабочую камеру и удаления предметов из бокса;
• двери шлюза оснащены электрическим и механическим замками;
• рукоять на внутренней двери и винт на наружной двери;
• окна в дверях шлюза из закаленного стекла;
• две лампы УФ-облучения;
• перфорированная столешница для обеспечения обработки УФ-облучением донной части контейнера при удалении продуктов из бокса.

Элементы системы управления

• система электроавтоматики микропроцессорная;
• пульт управления боксом кнопочный с ЖК-дисплеем;
• пульт управления шлюзом кнопочный с индикацией состояния дверей и замков шлюза;
• поворотный сетевой выключатель с двумя ключами;
• датчики параметров воздушного баланса;
• съемный кабель питания с фиксатором.

Элементы для регулировки параметров воздушного потока

• в выпускном модуле обратный клапан с электроприводом, препятствующий возможности обратного  хода воздуха при остановке вентилятора.

Дополнительные элементы

• рамочная подставка с полкой для ног;
• для перемещения бокса предусмотрены транспортировочные колеса;
• для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры;
• специальные подкладки из пенопласта для облегчения монтажа бокса.

Элементы для проверки целостности НЕРА-фильтра:

• штуцер в приточном фильтровентиляционном модуле для подачи аэрозоля при сканировании НЕРА-фильтра при проверке его целостности;
• доступ к приточному НЕРА-фильтру осуществляется через рабочую камеру.

Основные параметры и размеры изолятора на 4 перчаточных портатвляется через рабочую камеру.

Основные характеристики изолятора (код 350.180)

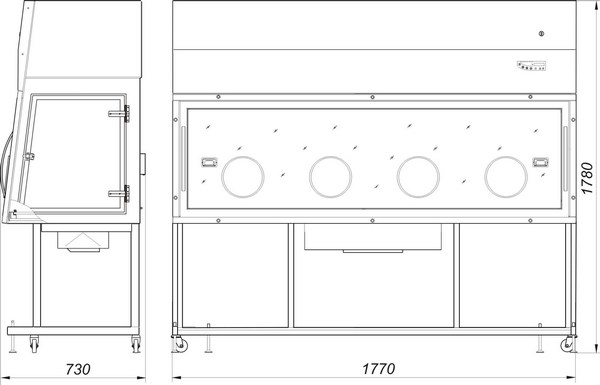

Габаритный черчеж изолятора
