Изолятор (Перчаточный бокс) БАВнп-01-«Ламинар-С.»-1,8 (352.180.01) «Insulator»

Назначение

• Перчаточный бокс (изоялтор) предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды;
• Изолятор используется при работе с веществами, не представляющими угрозы здоровью оператора;
• Применяется при оснащении отдельных рабочих мест медицинской, фармацевтической,электронной промышленности и других учреждений с высокими требованиями к чистоте воздуха в  рабочей зоне.

 Данная модель изолятора изготавливается на 4 перчаточных порта.

Принцип действия

Изолятор  представляет собой устройство с рабочим проемом, через который оператор может проводить манипуляции внутри бокса. При этом рабочая камера физически изолирована от оператора и окружающей среды (работа осуществляется через стекло, к которому жестко закреплены специальные перчатки).

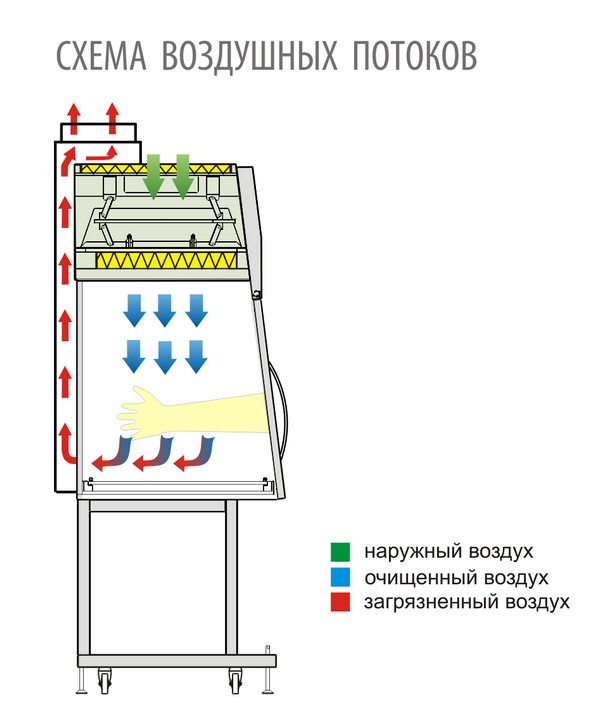

Бокс сконструирован таким образом, чтобы обеспечить защиту продукта (в т. ч. от перекрестной контаминации), удалить возникающие в процессе работы загрязнения с помощью  вытесняемого из бокса воздуха. Это достигается созданием нисходящего однонаправленного  воздушного потока внутри бокса. (см. Схему воздушных потоков)

Стандартное исполнение изолятора:

Рабочая камера

• рабочая камера – цельносварная из нержавеющей стали;
• съемное фронтальное окно оснащено двумя круглыми перчаточными портами, материал - закаленно стекло, стойкое к воздействию УФ-облучения и к обработке дезинфицирующими растворами;
• в каждом перчаточном порту установлены камерные перчатки, которые обладают высокой устойчивостью к УФ-облучению, озону, естественному старению, воздействию кислот и щелочей;
• для загрузки предметов в рабочую камеру предназначены правая и левая боковые распашные дверцы, в которые вмонтированы задвижки, изготовленные из поликарбоната;
• освещение рабочей камеры (лампы освещения актиничного желтого цвета);
• столешница из полипропилена;
• ламинаризатор, изготовленный из перфорированной нержавеющей стали с порошковым покрытием.

Система очистки поступающего воздуха

• очистка воздуха, поступающего в рабочую камеру двухступенчатая: происходит через предварительный  фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой.

Элементы системы управления

• система электроавтоматики микропроцессорная;
• пульт управления боксом кнопочный с ЖК-дисплеем;
• поворотный сетевой выключатель с двумя ключами;
• датчики параметров воздушного баланса;
• съемный кабель питания с фиксатором.

Элементы для регулировки параметров воздушного потока

• в выпускном модуле обратный клапан с электроприводом, препятствующий возможности обратного  хода воздуха при остановке вентилятора.

Элементы для проверки целостности НЕРА-фильтра:

• штуцер в приточном фильтровентиляционном модуле для подачи аэрозоля при сканировании НЕРА-фильтра при проверке его целостности;
• доступ к приточному НЕРА-фильтру осуществляется через рабочую камеру.

Основные параметры и размеры изолятора на 4 перчаточных порта

Основные характеристики изолятора (код 352.180)

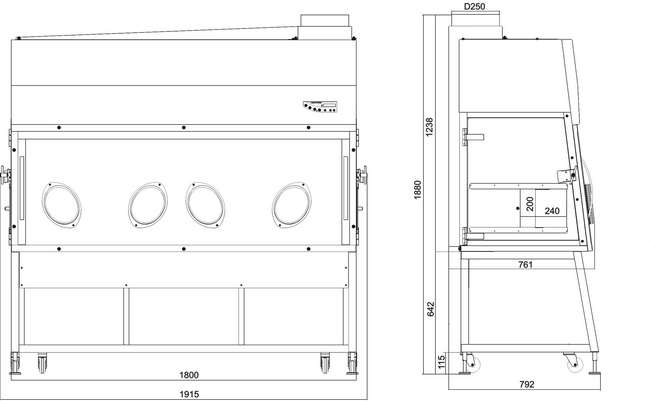

Габаритный чертеж изолятора
