Комплект ЭЭГ-электродов КЭ-ЭЭГ-10/20 Энцефалан-КЭ

Комфортная и качественная регистрации ЭЭГ по стандартной схеме «10-20» с помощью всех типов электроэнцефалографов «Энцефалан» при рутинных и продолжительных исследованиях, включая автономные ЭЭГ- исследования (по типу холтеровского мониторирования), длительный ЭЭГ-видеомониторинг для диагностики эпилепсии и полисомнографические исследования.

Особенностью электродных систем комплекта является способ закрепления и позиционирования электродов ЭЭГ в специальных установочных гнёздах, находящихся на фиксирующем эластичном сетчатом шлеме.

Электрод и соответствующее ему установочное гнёздо имеют одинаковый цвет.

Каждый электрод имеет проводник строго определённой длины от окончания общего кабеля.

Проводники электродов группируются в жгуты для удобного распределения по левому и правому полушарию, лбу и затылку.

Основные особенности комплектов «Энцефалан-КЭ»

В комплект входят различные виды съёмных электродных систем, эластичные сетчатые фиксирующие шлемы, чехлы и принадлежности к ним. Необходимый пользователю комплект формируется при заказе.

Для ЭЭГ или ПСГ исследований используются электродные системы, которые отличаются количеством ЭЭГ-электродов и разъёмом для подключения к электроэнцефалографам.

Каждый тип электродных систем имеет три размера – младенческий, детский и взрослый, которые отличаются длиной ЭЭГ-проводников.

В комплект входят три варианта наборов фиксирующих шлемов и защитных чехлов младенческий (34-45 см), детский (45-55 см) и взрослый (55-66 см).

Фиксирующие шлемы изготовлены из эластичного сетчатого материала, который обеспечивает необходимое прилегание электродов к голове.

Малая высота высокостабильных электродов ЭЭГ и фиксирующих гнёзд для их установки, упругий материал, из которого изготовлены гнёзда, а также удобные эластичные сетчатые шапочки обеспечивают качество регистрации ЭЭГ и комфорт пациента при длительных исследованиях.

Надёжный электрический контакт электродов с кожей головы пациента и быстрое достижение необходимого уровня подэлектродных сопротивлений обеспечены конструкцией электрода и установочного гнезда – в электроде имеется отверстие для введения геля при помощи обычного медицинского шприца со специальной пластиковой насадкой, а полость в установочном гнезде обеспечивает необходимый объём геля для длительного исследования.

Использование в электродной системе специального тонкого и гибкого провода с низким уровнем трибоэлектрического шума и одновременно высокой стойкостью к разрыву и перегибам, а также уменьшение диаметра кабеля электродной системы, позволило существенно снизить количество артефактов при регистрации ЭЭГ и повысить комфорт пациента при длительных исследованиях.

Возможность разделения электродной системы и эластичной шапочки значительно упрощает их очистку (стирку) уход и техническое обслуживание.

Клеящиеся чашечковые электроды ЭЭГ

При длительных исследованиях, когда важна качественная, регистрация ЭЭГ, например в сомнологии и эпилептологии, часто применяются клеящиеся чашечковые электроды.

В комплект «Энцефалан-КЭ» входят электродные системы различных типов с клеящимися чашечковыми электродами.

Каждый электрод имеет проводник определённой длины от окончания общего кабеля.

Проводники электродов группируются в жгуты для удобного распределения по левому и правому полушарию, лбу и затылку.

Электроды ЭЭГ приклеиваются с помощью токопроводящей пасты и фиксируются лейкопластырем и клеем типа коллодий.

При необходимости применения ЭЭГ-электродов с разъёмами touchproof, для исследования используются специальные кабель-адаптеры. Эластичный ремень обеспечивает быстрое и удобное крепление кабель-адаптеров на груди пациента с помощью фиксатора типа «велкро».

Привлекательной особенностью электродных систем с клеящимися электродами является то, что эластичные и тонкие проводники ЭЭГ-электродов в электродных системах и кабель-адаптерах собираются в удобный гибкий кабель, имеющий общий групповой разъём.

После установки электродов на голове пациента обеспечивается их фиксация защитной шапкой-чехлом.

Некоторые типы электродных систем комплекта «Энцефалан-КЭ»

Электродные системы для автономного блока пациента АБП-26 основной модификации электроэнцефалографа-регистратора «Энцефалан-ЭЭГР-19/26» для ЭЭГ и ПСГ исследований

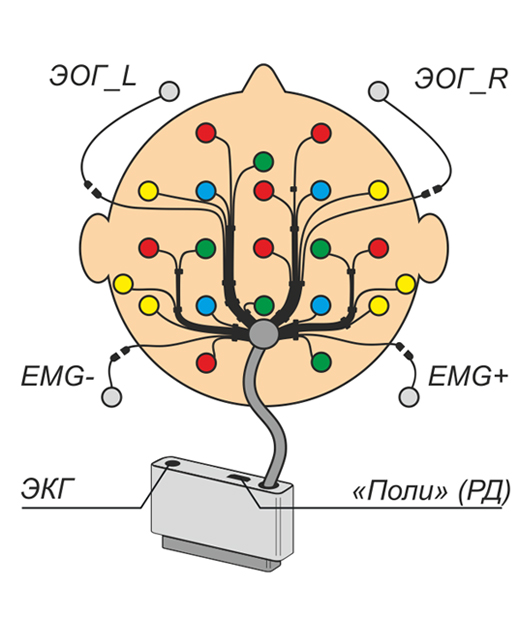

ЭС-ЭЭГ-19-3   19 скальповых, 2 референтных и 1 нейтральный ЭЭГ-электрод; разъёмы для электродов ЭОГ и ЭМГ; разъёмы для электрода ЭКГ и датчика рекурсии дыхания (РД).	ЭС-ЭЭГ-11-3   11 скальповых, 2 референтных и 1 нейтральный ЭЭГ-электрод; разъёмы для электродов ЭОГ и ЭМГ; разъёмы для электрода ЭКГ и 6 полиграфических датчиков.	ЭС-ЭЭГ-13-3   13 скальповых, 2 референтных и 1 нейтральный ЭЭГ-электрод; разъёмы для электродов ЭОГ и ЭМГ; разъёмы для электрода ЭКГ и датчика рекурсии дыхания (РД).
Для автономного блока пациента АБП-10 электроэнцефалографа-регистратора «Энцефалан-ЭЭГР-19/26» модификации «Мини»

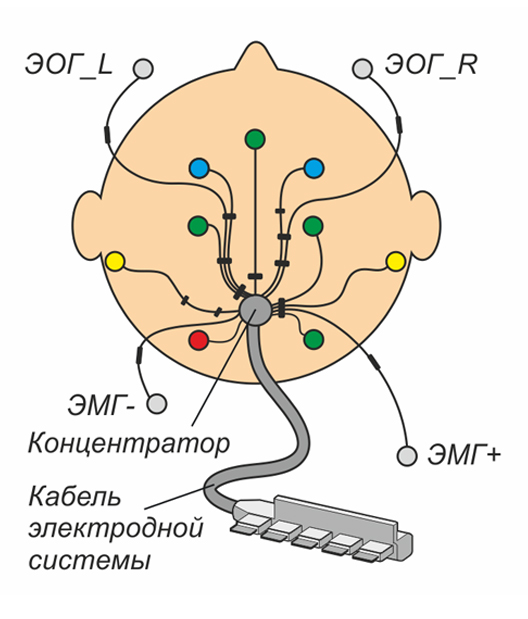

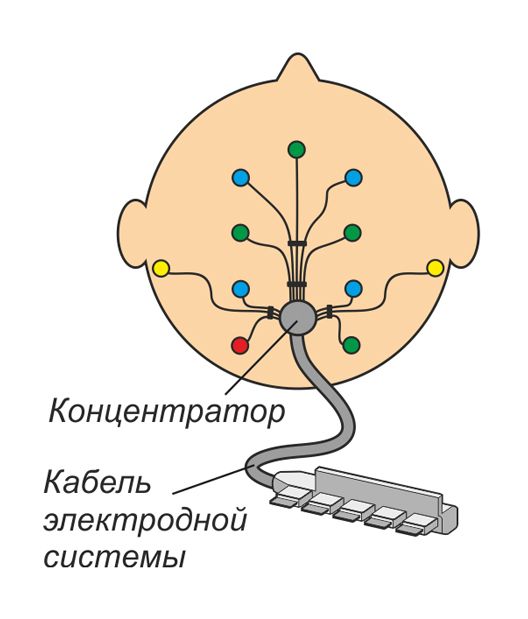

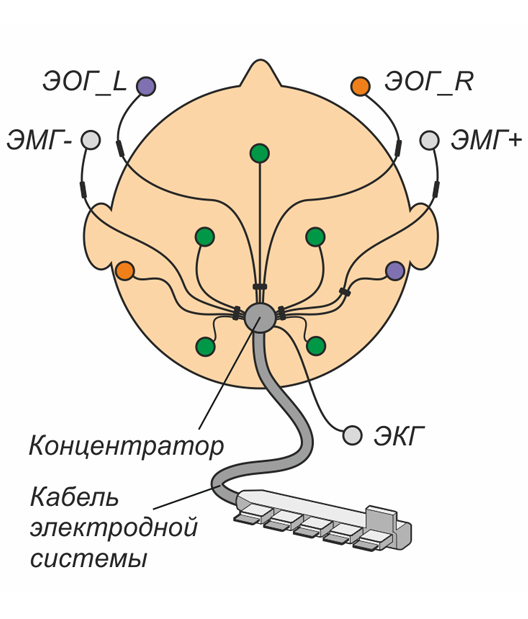

ЭС-ЭЭГ-8-3   8 скальповых, 2 референтных и 1 нейтральный ЭЭГ-электрод; 1 полиграфический канал блока АБП-10.	ЭС-ЭЭГ-6-3   6 скальповых, 2 референтных и 1 нейтральный ЭЭГ-электрод; разъёмы для электродов ЭОГ и ЭМГ;	ЭС-ЭЭГ-4-1   2 биполярных отведения ЭЭГ, 2 контрлатеральных отведения ЭОГ, 1 биполлярное отведение ЭМГ разъём для электрода ЭКГ.
