Комплект видеооборудования для ЭЭГ-видеомониторинга и ПМО Энцефалан-Видео
Оборудование для ЭЭГ-видеомониторинга при диагностике эпилепсии
Электроэнцефалографы-регистраторы «Энцефалан-ЭЭГР-19/26» с комлектами видеооборудования и c ПМО «Энцефалан-Видео» – наилучшие инструменты длительного ЭЭГ-видеомониторинга в различных условиях проведения исследования для тонкого анализа различных проявлений эпилепсии
Полностью синхронизированная длительная многоканальная регистрация электроэнцефалограммы и видеоинформации о состоянии пациента является «золотым стандартом» при дифференциальной диагностике эпилепсии.
Показания к проведению длительного видео-ЭЭГ-мониторинга (ВЭЭГ) при дифференциальной диагностике эпилепсии в неврологии и при нейромониторинге в палатах интенсивной терапии:
Диагностика эпилепсий и эпилептических синдромов.
Пароксизмальные состояния неясного генеза, вызывающие подозрение на наличие эпилепсии.
Фармакорезистентные приступы (с целью выявления псевдоэпилептических пароксизмов или уточнения формы эпилепсии).
Контроль эффективности лечения.
Медикаментозная ремиссия
(объективная констатация ремиссии).
Подготовка к отмене антиконвульсантной терапии.
Прехирургическое обследование.
Субклиническая эпилептическая активность.
Прогрессирующие когнитивные и поведенческие расстройства у детей.
Первый судорожный приступ.
Противопоказаний к проведению ВЭЭГ нет.
Комплекты видеооборудования для ЭЭГ-видеомониторинга и ПМО «Энцефалан-Видео» соответствуют требованиям для оснащения кабинета функциональной диагностики в соответствии с Приказом Министерства здравоохранения РФ от 7 марта 2018 г. № 92н «Об утверждении Положения об организации оказания первичной медико-санитарной помощи детям».
п.3.24. Стандарт оснащения кабинета функциональной диагностики
п.п.7. Компьютеризированная система для электроэнцефалографии с синхронным видеомониторированием

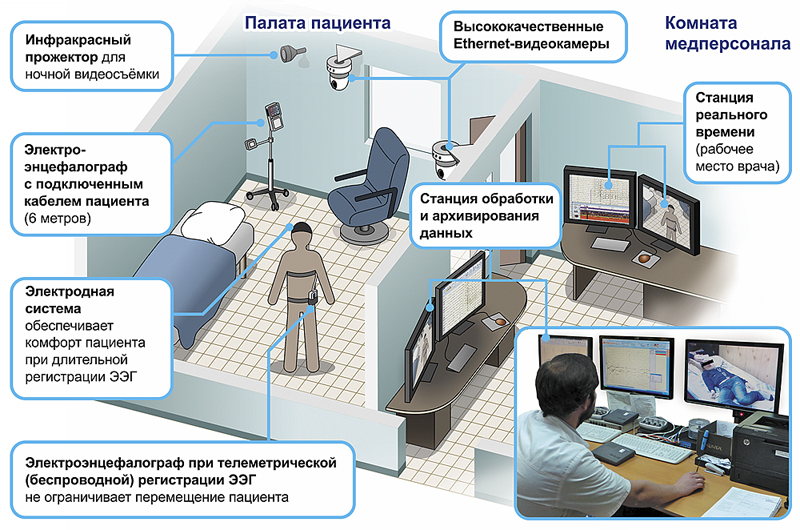

Стационарные комплекты видеооборудования для ЭЭГ/ПСГ-видеомониторинга
Применяются в медицинском учреждении, при создании специализированных палат.
Обеспечивают синхронизированную с ЭЭГ-данными запись видеоинформации для объективного мониторинга поведения пациента и его двигательной (в т. ч. судорожной) активности, а также аудиозапись клинических эпизодов в палате пациента.
В основе комплектов – высококачественная цифровая IP-видеокамера – Full HD, день/ночь (ИК-подсветка), поворот/наклон, оптическое увеличение, встроенный микрофон, Ethernet.
Стационарный базовый комплект включает ОДНУ видеокамеру.
Стационарный профессиональный комплект включает ДВЕ видеокамеры.
В каждый комплект входят:
одна или две видеокамеры;
сетевые устройства и принадлежности (сетевой контроллер с инжектором или коммутатор PoE, кабели Ethernet, адаптеры питания), обеспечивающие передачу видеоизображения в компьютер по сети Ethernet и питание комплектов от сети 220В;
кронштейны для крепления видеокамер;
дополнительный ИК-прожектор для повышения качества изображения при ночной видеосъёмке;
ПО для ЭЭГ-видеомониторинга «Энцефалан-Видео».
Дополнительно:
отметчик событий (беспроводной) для медицинского персонала и пациента;
переговорное устройство между палатой пациента и рабочим местом врача;
возможность увеличения общего количества видеокамер (только для профессионального комплекта);
возможность резервного сохранения видеоданных на карту памяти контроллера видеокамеры

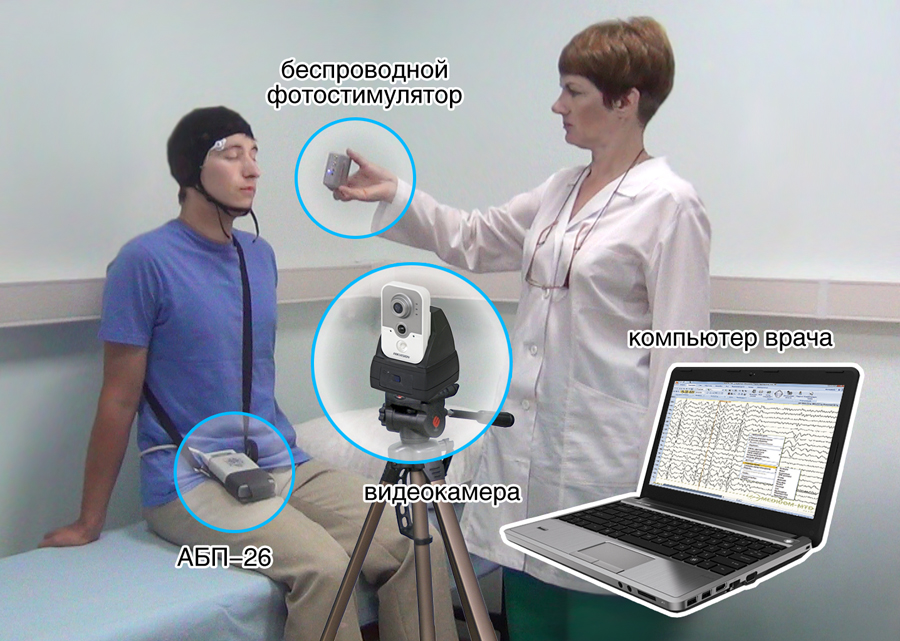

Мобильные комплекты видеооборудования для ЭЭГ/ПСГ-видеомониторинга
Предназначены для проведения длительного ЭЭГ-видеомониторинга непосредственно рядом с пациентом. Легко помещаются в компактных сумках для переноски.
Пациент при проведении исследования располагается в обычных условиях (в кабинете функциональной диагностики, больничной палате или дома) – он может спать, принимать пищу, читать, смотреть телевизор, играть и т.д. Врач или ассистент наблюдает за его состоянием, следит за работой оборудования и качеством записи.
Мобильный базовый экономичный (день-ночь):
цифровая фиксированная IP-видеокамера – Full HD, день/ночь (ИК-подсветка), встроенный микрофон, Ethernet;
инжектор для подключения и питания видеокамеры с комплектом кабелей;
ПО для ЭЭГ-видеомониторинга «Энцефалан-Видео».
Дополнительно:
по выбору – переносной штатив или клипса для настольного крепления видеокамеры;
ИК-прожектор для повышения качества изображения при ночной видеосъёмке.
Мобильный базовый улучшенный (день-ночь):
высококачественная цифровая IP-видеокамера – Full HD, день/ночь (ИК-подсветка), поворот/наклон, оптическое увеличение, встроенный микрофон, Ethernet;
сетевой контроллер видеокамеры;
инжектор с комплектом кабелей;
переносной штатив для видеокамеры;
ПО для ЭЭГ-видеомониторинга «Энцефалан-Видео».
Дополнительно:
отметчик событий (беспроводной) для медицинского персонала и пациента;
ИК-прожектор для повышения качества изображения при ночной видеосъёмке.
Новинка! Мобильный автономный комплект видеооборудования для ЭЭГ/ПСГ-видеомониторинга
Уникальная возможность – длительная автономная регистрация ЭЭГ с автономным синхронизированным видеомониторингом задаёт новый инновационный уровень исследований.
Автономная амбулаторная запись ЭЭГ (Холтер-ЭЭГ) рекомендована в случаях, когда свобода передвижения пациента в естественных для него условиях представляет клинический интерес.
Сетевой контроллер автономного комплекта обеспечивает непрерывную автономную запись на встроенную карту памяти видеоданных от видеокамеры, аудиоданных клинических эпизодов от встроенного микрофона, а также фиксацию отметок событий с помощью специальной кнопки.
Длительная запись ЭЭГ (по типу холтеровской) производится на карту памяти электроэнцефалографа-регистратора.
Особенностью комплекта является точная синхронизация записанных видеоданных с данными ЭЭГ при передаче их в компьютер для обработки, анализа и постановки диагноза.
Комплект мобильный базовый автономный (день-ночь):
цифровая фиксированная IP-видеокамера – Full HD, день/ночь (ИК-подсветка), встроенный микрофон, Ethernet;
сетевой контроллер видеокамеры;
инжектор с комплектом кабелей;
переносной штатив для видеокамеры;
ПО для ЭЭГ-видеомониторинга «Энцефалан-Видео».
Дополнительно:
ИК-прожектор для повышения качества изображения при ночной видеосъёмке.
Электроэнцефалографы «Энцефалан» для ЭЭГ/ПСГ-видеомониторинга
|
|
Электроэнцефалограф-регистратор «Энцефалан-ЭЭГР-19/26» обеспечивает: проведение предварительных ЭЭГ-исследований с провоцирующими функциональными пробами (фоно-, фотостимуляция, гипервентиляция и т.д.) с последующим переходом к длительному мониторированию ЭЭГ с возможностью проведения повторных провоцирующих проб в ходе длительного мониторирования; длительное мониторирование ЭЭГ с кабелем пациента (длина – 6 м.) для электродной системы, подключенным к коннектору ЭЭГ-20 с блоком пациента АБП-26 и позволяющим пациенту свободно перемещаться по палате площадью до 30 кв.м.; или длительное телеметрическое мониторирование ЭЭГ при размещении автономного блока пациента АБП-26 на поясе пациента. В этом варианте обеспечивается запись ЭЭГ как в палате (с ЭЭГ-видеомониторингом), так и за её пределами при наличии дополнительной возможности – автономной записи на карту памяти АБП-26 (режим холтер-ЭЭГ без видеозаписи).
|
|
|
Комплект ЭЭГ-электродов КЭ-ЭЭГ-10/20 «Энцефалан-КЭ»
Комфорт для пациента и качество регистрации ЭЭГ при длительных исследованиях обеспечивается благодаря малой высоте электродов ЭЭГ и фиксирующих гнёзд для их установки, а также удобным эластичным сетчатым шапочкам (всего 15 размеров – от 34 до 66).
Специальный тонкий и гибкий кабель с низким уровнем шума существенно снижает количество артефактов при регистрации ЭЭГ и обеспечивает благоприятные условия для пациента.
В полный комплект входят несколько видов съёмных электродных систем, отличающихся количеством ЭЭГ-электродов в системе. Каждый вид электродной системы имеет три варианта – взрослый, детский и младенческий |
Компьютеры и ПО «Энцефалан-Видео» для видеомониторинга
Компьютеры – станция реального времени и станция обработки данных:
станция реального времени (рабочее место врача) – для наблюдения и анализа данных ЭЭГ-видеомониторинга, производимого в настоящий момент;
станция обработки данных – для анализа, хранения и систематизации всех данных ЭЭГ-видеомониторинга. Применяется преимущественно в стационарных системах.
Основные возможности ПО «Энцефалан-Видео»

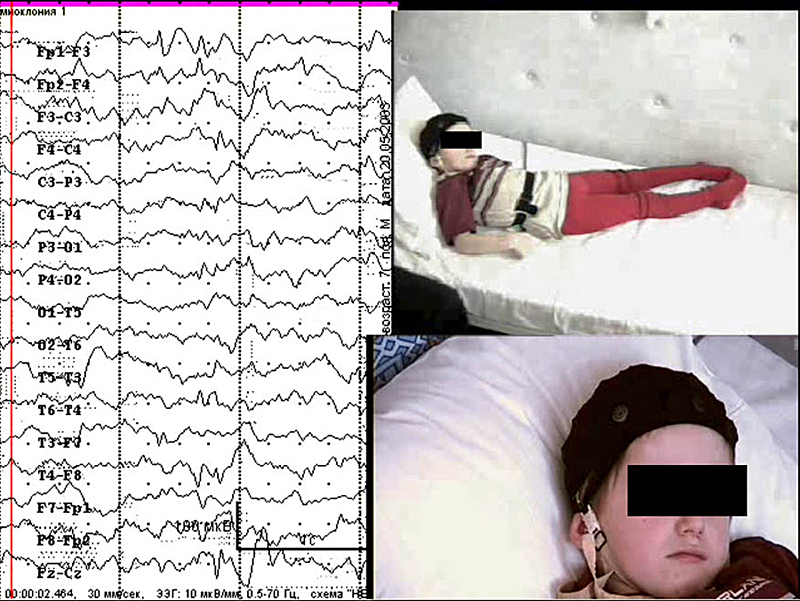

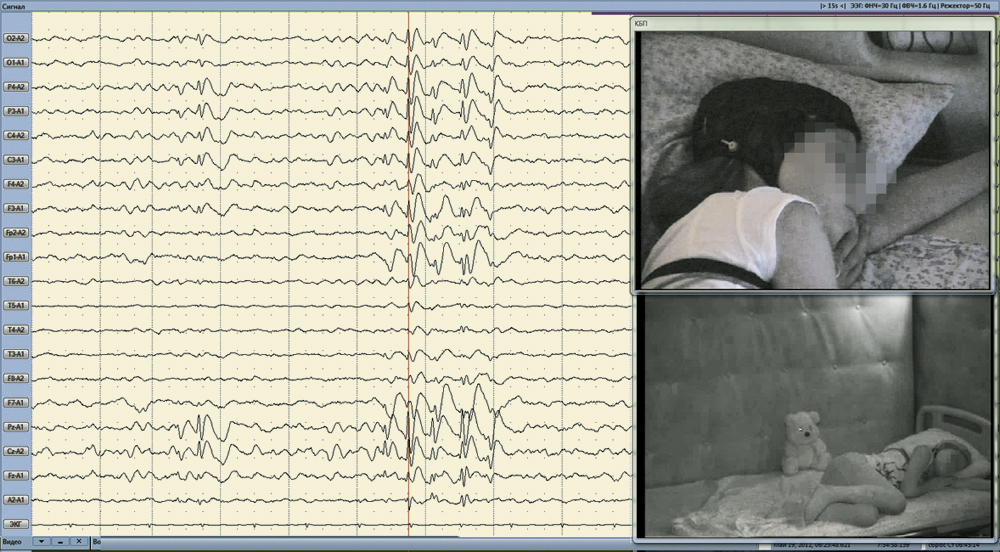

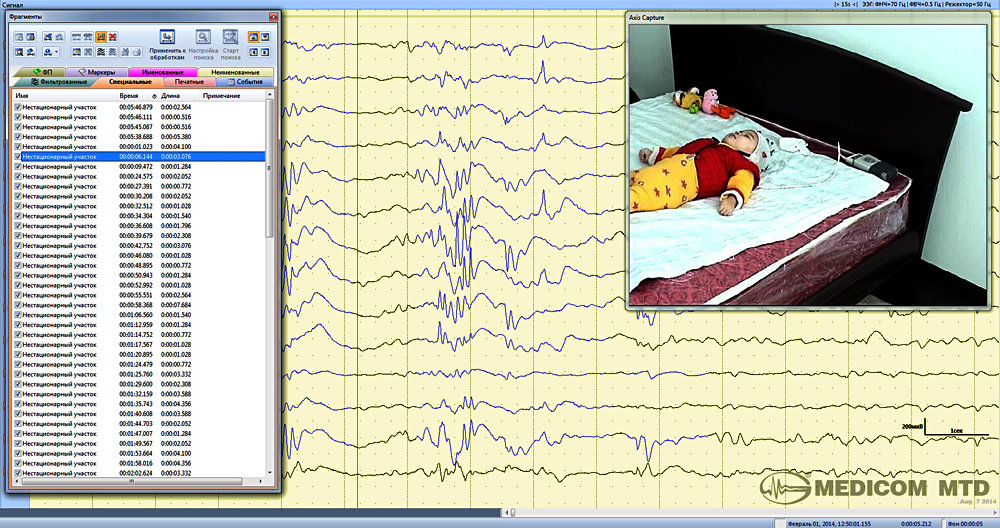

Синхронный просмотр ЭЭГ и видеозаписи при мониторинге или при последующем анализе может проводиться на одном или двух мониторах.
Возможен просмотр видеозаписи с нормальной, ускоренной, или замедленной скоростью, а также режим стоп-кадра и быстрый переход к любому моменту данных ЭЭГ-видеомониторинга (по указанному времени, маркерам или меткам).
Обеспечивается программное управление поворотом и трансфокацией (оптическое или цифровое увеличение – zoom) видеокамер.
В программе сохраняется до 10 типовых настроек поворота камеры и масштаба изображения.
Точность синхронизации ЭЭГ- сигналов с видеоданными при записи и воспроизведении – 1 кадр.
В ходе ЭЭГ-видеомониторинга возможно ручное или автоматическое маркирование различных событий.
Обеспечивается быстрый переход к видеокадру, соответствующему выбранному моменту времени на записи ЭЭГ, и к фрагменту ЭЭГ, соответствующему выбранному видеокадру.

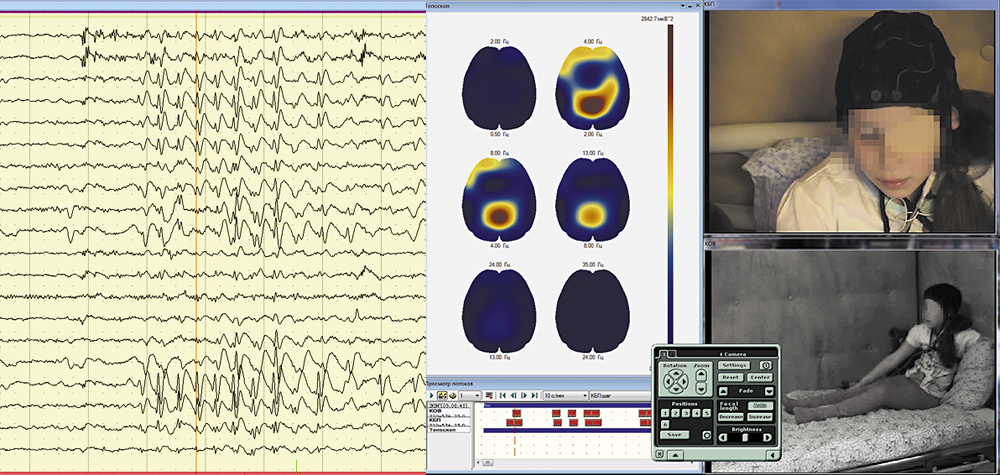

Автоматическое распознавание и маркирование фрагментов нестационарностей или эпилептиформной активности производятся при записи и при обработке ЭЭГ. Найденные фрагменты выделяются цветом, сохраняются и доступны для быстрого поиска.
Регистрация ЭКГ, ЭОГ и ЭМГ синхронно с электроэнцефалограммой позволяет выполнять автоматическое подавление возможных артефактов, связанных с кардиосигналом, движениями глаз и мышечной активностью, а также отличить эти артефакты от проявлений пароксизмальной активности.
Автоматическое формирование протокола на основании описания выбранного фонового участка и сопоставление его характеристик с выделенными фрагментами ЭЭГ. Имеется возможность редактирования протокола и формирования нейрофизиологического заключения с использованием функции встроенного текстового редактора и глоссария, содержащего заранее сформированные врачом типовые фразы.
Специализированная программа «Энцефалан-EEG-Viewer» для просмотра ЭЭГ- и видеоданных на любом стороннем компьютере обеспечивает основные функции визуального анализа ЭЭГ – просмотр данных, референтную реконструкцию, масштабирование и селектирование ЭЭГ-сигналов, распечатку необходимых фрагментов. Программа записывается вместе с результатами исследования на любой носитель информации – съёмный жёсткий диск, CD DVD-диск или флэш-карту.
Все зарегистрированные данные могут храниться на различных носителях информации (стационарных или съёмных жёстких дисках большого объёма) в базе данных (картотеке). Картотека обеспечивает различные сервисные возможности для их хранения (архивирования), систематизации или поиска.
Для анализа ЭЭГ применяется большинство из общепринятых математических обработок: мощностный и амплитудный спектр, кросс-спектр, функции когерентности, авто- и кросскорреляции с формированием таблиц количественных показателей и их топографическим картированием.
Формирование видеоролика с диагностически значимыми фрагментами исследования
Важной особенностью ПМО «Энцефалан-Видео» является возможность представления результатов ЭЭГ-видеомониторинга в виде видеоролика в общепринятом формате *.avi.
Видеоролики используются для независимого медицинского консультирования и обсуждения диагноза, для подготовки презентаций и докладов, для выдачи на руки пациенту и т.д.
Просмотр видеоролика осуществляется стандартным проигрывателем Windows Media или другим аналогичным проигрывателем.
Видеоролик может включать в себя диагностически значимые ЭЭГ-фрагменты, видеоинформацию от одной или двух видеокамер, аудиоинформацию от микрофонов врача и пациента, а также таймер времени.

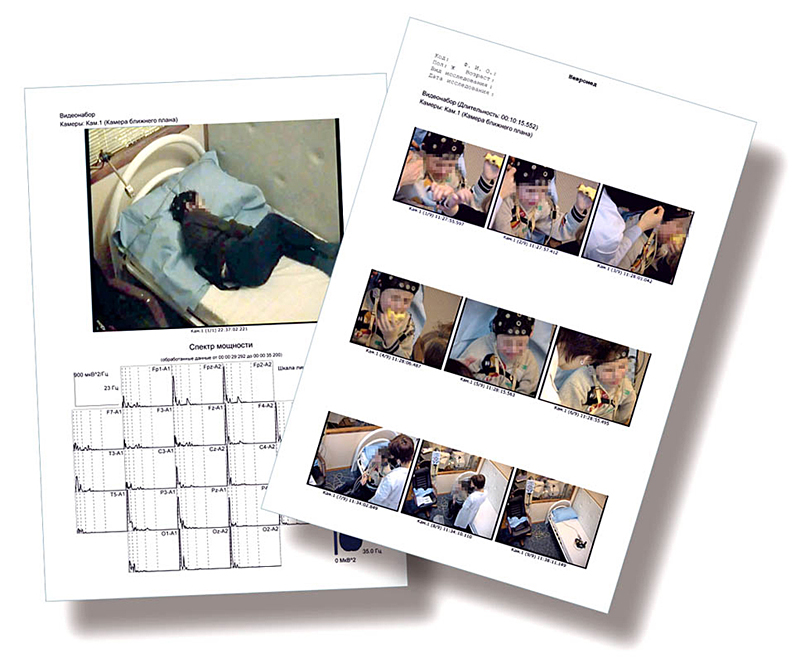

Формирование выходных документов для печати на принтере

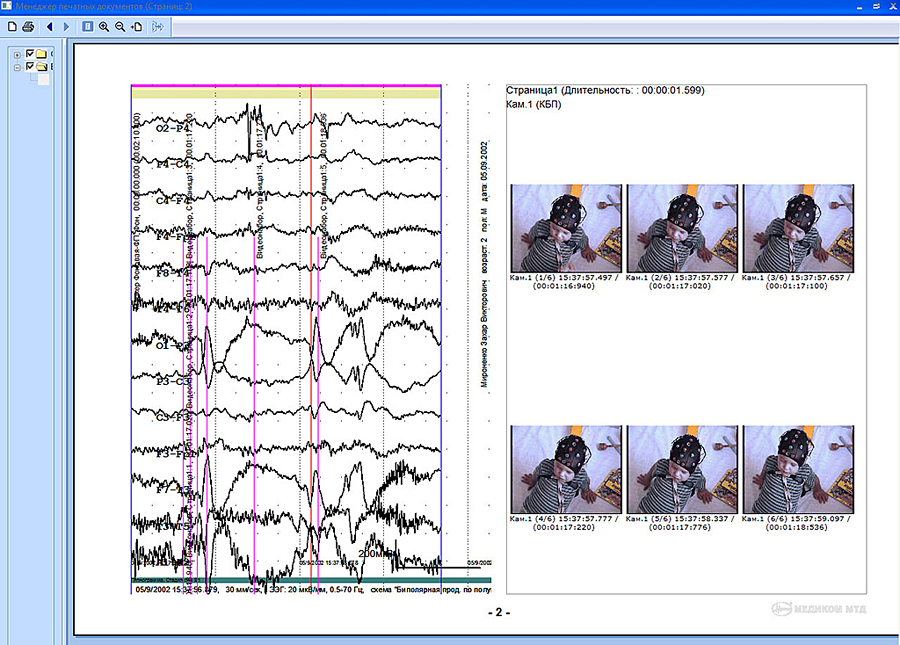

Менеджер печати обеспечивает удобное и быстрое формирование документов по проведенному исследованию для печати. Пользователь может редактировать предлагаемые менеджером шаблоны документов и создавать новые.
фрагменты записи физиологических сигналов;

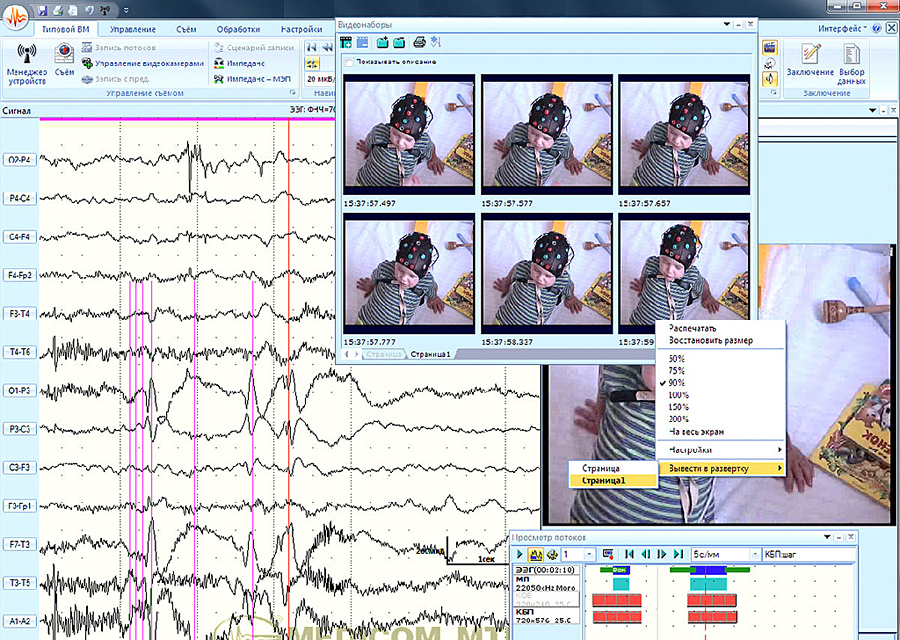

отдельные выбранные видеокадры или видеонаборы, отражающие диагностически значимые моменты в состоянии пациента;
результаты математических обработок – спектры, топографические карты, 3D и др.;
автоматически сформированный протокол исследования;
текст заключения врача.
Дополнительные возможности анализа сна при ЭЭГ-видеомониторинге
Варианты ПМО сомнологические исследования «Энцефалан-ПСГ» – «неврологический» и «максимальный» в сочетании с комплектами для видео-ЭЭГ-мониторинга обеспечивают широкий спектр функциональных возможностей для анализа сна и поиска эпилептиформной активности в период сна с учётом рекомендаций AASM и CSM.

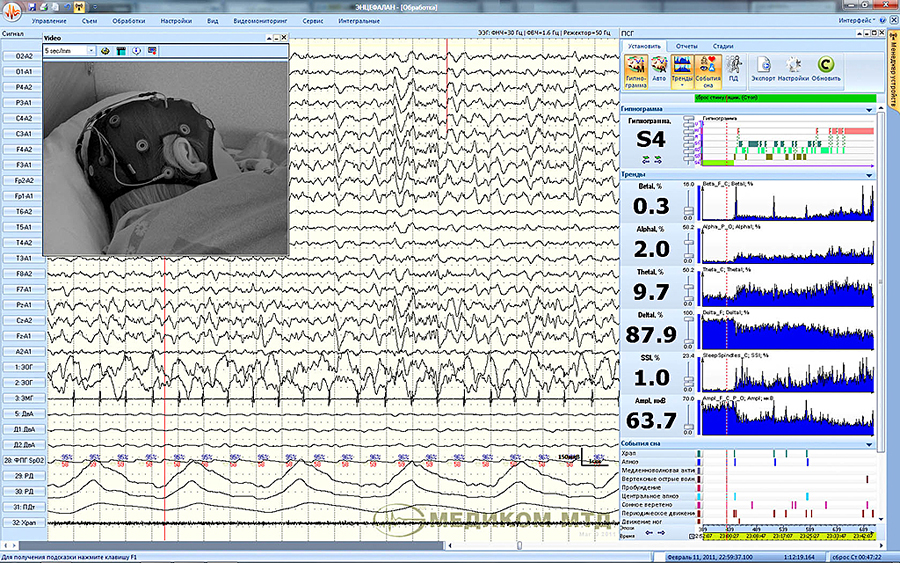

Вариант ПМО «Неврологический» используется дополнительно при ЭЭГ-видеомониторинге для определения фаз сна и сопоставления их с моментами возникновения эпиактивности. Обеспечивается анализ фаз сна, автоматическое построение и ручное редактирование гипнограмм, а также выделение событий сна и формирование отчетов по статистике сна и распределению стадий сна.
Не анализируются данные от дополнительных беспроводных устройств. Недоступен анализ дыхательных и двигательных расстройств.
Вариант ПМО «Максимальный» при наличии дополнительных беспроводных модулей и датчиков содержит все необходимые функциональные возможности для полисомнографических исследований экспертного уровня, в соответствии с международными профессиональными рекомендациями AASM и CSM.
Обеспечивается диагностика
различных неврологических и психосоматических расстройств (синдром «беспокойных ног» и др.);
нарушений сна (инсомния, гиперсомния, парасомния, нарколепсия);
расстройств дыхания (синдром апноэ сна, альвеолярная гиповентиляция, храп);
сердечного ритма и ишемической болезни сердца.
Обеспечивается выявление
паттернов мозговой активности для определения стадий сна (сонных веретён, К-комплексов, пилообразных волн);
автоматический расчёт статистических показателей сна («скоринг» сна);
выделенных событий сна (индексы, количество и длительность эпизодов).

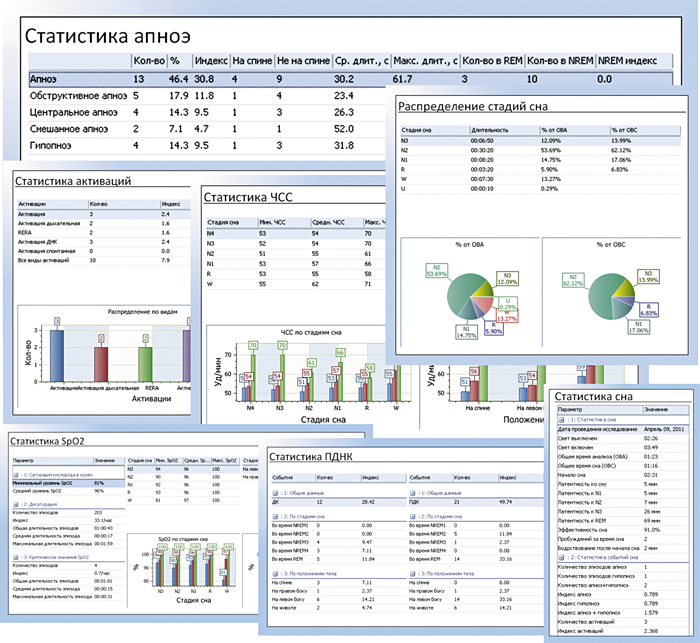

Формируются отчёты, содержащие данные в соответствии с общепринятыми в сомнологии стандартами (AASM): индексы храпа, десатурации и дыхательных расстройств в привязке к положениям тела, данные об изменении сатурации кислорода и частоты пульса, а также формы с данными о положении тела и т.д.
