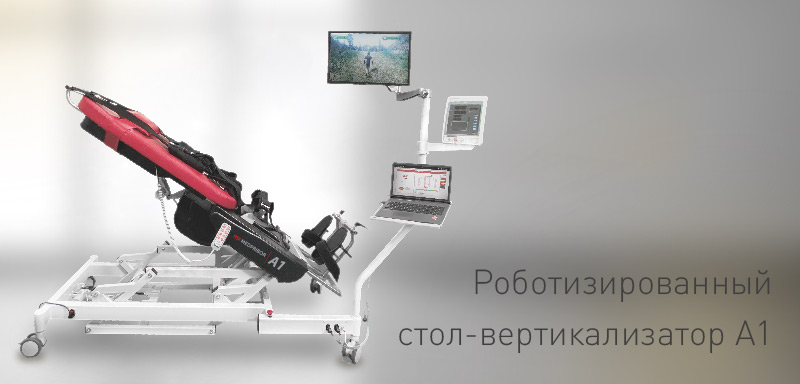

Роботизированный стол-вертикализатор А1

Система для тренировок нижних конечностей — роботизированный вертикализатор модели А1. Мобильная рамка для разгрузки веса при ходьбе помогает в ранней активизации больных, восстановлении их способности ходить, стимулирует проприоцепцию (ощущение собственных мышц в пространстве без визуального контроля).

В вопросах реабилитации крайне важна двигательная активность пациента. Активизация должна происходить постепенно и под контролем специалистов, с максимальной поддержкой и дозированными нагрузками. Вертикализатор А1 (мобильная рамка для разгрузки веса при ходьбе) российского производства применяется на первом этапе реабилитационного процесса, где основной задачей является безопасная вертикализация пациента с возможностью разработки нижних конечностей в сочетании с анализом движений и биологической обратной связью (БОС). Вся конструкция и интерфейс прибора максимально адаптированы для удобства работы медицинского персонала.

Общие сведения

Система предназначена для тренировок с биологической обратной связью. Включает не только роботизированное ортопедическое устройство, но и специализированное программное обеспечение к нему. Аппарат решает проблему вертикализации больного и проведения двигательной терапии, даже если пациент воспроизводит движения с минимальной амплитудой.

Вертикализирующий стол и устройство для ног предназначены для воспроизведения максимально физиологичных и анатомически правильных движений с доступной для больного скоростью. Динамичные движения нижних конечностей при физиологичной нагрузке (при максимальном вертикальном положении) имитируют движения при ходьбе — абсолютно естественные и правильные.

Характеристики

Мобильная рамка для разгрузки веса при ходьбе состоит из стола-вертикализатора и ортопедического блока. Положение стола регулируется с помощью моторов LINAK (3 штуки) производства Дания. Длина поверхности изменяется от 52 до 86 см. Стол оснащен ременной системой поддержки пациента, выдерживает нагрузку до 120 кг. Доступен диапазон угла вертикализации от 0° до 80°. При гипокинезии доступен диапазон от 0° до 10°.

Ортопедический блок настраивается в и индивидуальном порядке, в соответствии с возможностями каждого пациента. Он симулирует походку в начальной скорости, с возможностью ускорения или замедления. Доступна скорость от 1 до 80 шагов в минуту, с углом ходьбы от 0 до 25°. Угол и скорость работы аппарата фиксируется с помощью 2 сервоприводов Panasonic. Они стабилизируют работу сразу всех узлов системы, что гарантирует безопасность для пациента и стабильность тренировки.

Ортопедическая подножка настраивается в соответствии с особенностями стопы больного. Длину можно отрегулировать от 1 до 25 см. Также есть возможность применения при различных формах плоскостопия (вальгус, варус). Устройство регулирует положение голеностопа и исправляет походку больного. Подножка правильно распределяет нагрузку на стопы и бедра, способствуя восстановлению контроля мозга над работой нижних конечностей.

Тренажер работает в пассивном режиме и в режиме анализа и оценки ходьбы. Это позволяет диагностировать существующие проблемы, настраивать тренажер в соответствии с потребностями и возможностями больного, оценивать результативность тренировок и процесс восстановления пациента.

Для безопасности больных, устройство оснащено системой контроля спазмов (специальные датчики с чувствительностью 0–25 нМ). При возникновении спазма тренажер останавливает работу, начинает медленно подвигаться в обратном направлении, а при исчезновении спазма восстанавливает скорость движений для продолжения тренировки. Для плавности в 2-х проекциях движений блок оснащен 2 аммортизаторами. В случае внезапных нарушений в самочувствии больного можно применить кнопку экстренной остановки и блокировать работу вертикализатора для ходьбы.

Особенности программного обеспечения

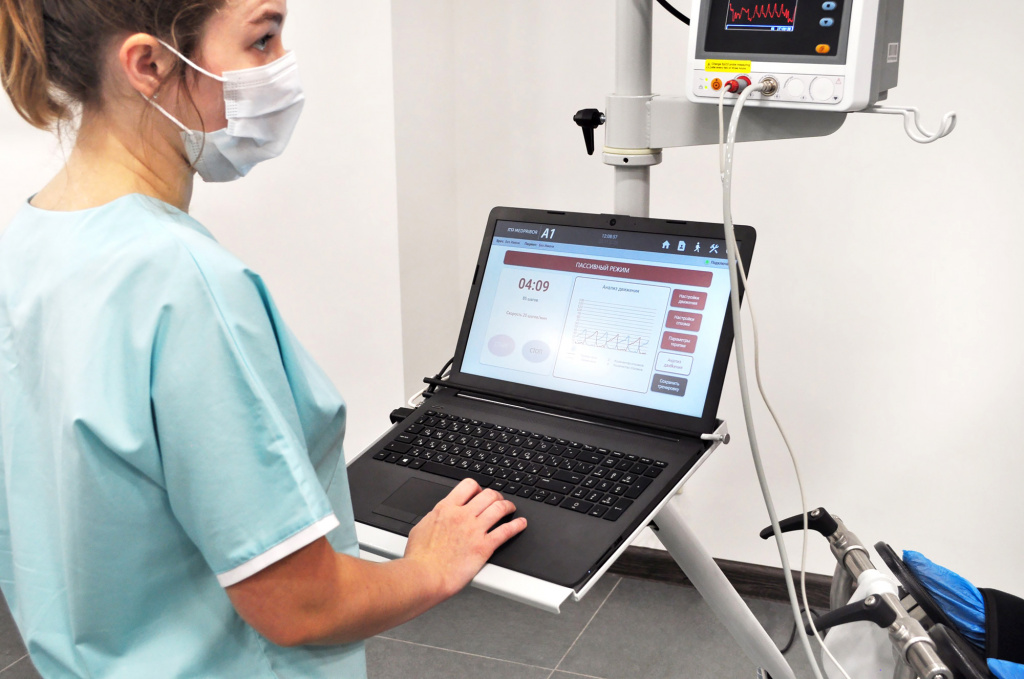

Режима анализа походки подразумевает оценку мышечной силы ног и бедер в режиме реального времени. Результаты визуализируются в виде графика, отображают параметры работы тренажера. В соответствии с полученными данными оператор настраивает вертикализатор для получения оптимальных результатов.

Программа отображает показатели до проведения тренировки и после нее. Визуализация результатов повышает уверенность пациента в собственных силах, мотивирует его прикладывать дополнительные усилия, для ускорения прогресса.

ПО включает 2 игровые терапевтические программы. Занятия по ним сопровождаются обратной связью. Игровая форма занятий также призвана мотивировать больного. Процесс тренировок сопровождается голосовыми подсказками и приятной музыкой. Это координирует действия пациента, способствует расслабленному состоянию во время занятия.

Вертикализатор с электроприводом позволяет постепенно и плавно активизировать больных с сильными нарушениями двигательной активности. Существенное преимущество аппарата — возможность индивидуальных настроек под каждого пациента. Качественное оборудование обеспечивает безопасность и легкость процедур. Множество настроек помогают наращивать нагрузки со временем, по мере восстановления способностей пациента.

Преимущества реабилитации с роботизированным вертикализатором А1

• Сокращение времени и повышение эффективности реабилитационного процесса, за счёт ранней двигательной активации пациента.

• Механотерапевтическая тренировка нижних конечностей усиливает афферентное стимулирование, что улучшает возбудимость нервов, пластичность и координацию нервной системы, тем самым восстанавливая двигательную функцию.

• Вертикализация помогает предотвратить ортостатическую гипотензию, пролежни и другие осложнения, связанные с длительной иммобилизацией и пребыванием в горизонтальном положении (иммобилизационный синдром).

• Улучшается уровень метаболизма пациента, стабилизируется сердечно-легочная функции, укрепляется сердечно-сосудистая система.

• Повышение вовлеченности и мотивации пациента в процесс реабилитации за счёт игровой формы тренировок с БОС.

• Активно-пассивная тренировка с А1 улучшает подвижность суставов нижних конечностей, повышает мышечную силу и выносливость, что позволяет исключать мышечную атрофию и контрактуры, вызванные гиподинамией.

• За счет повторных продолжительных физиологичных движений происходит облегчение мышечного спазма.

• Осуществление безопасной мобилизации пациентов в условиях реанимации и интенсивной терапии.

• Облегчение физической нагрузки на медицинский персонал: лёгкая и безопасная транспортировка пациента.

Показания к использованию

• Острая церебральная недостаточность (инсульт, спинномозговая травма, черепно-мозговая травма, инфекции и интоксикации ЦНС);

• Поражения периферической нервной системы (полирадикулонейропатия);

• Длительная иммобилизация различного характера.
