Стабилометрический комплекс Траст-М

О товаре

В комплексе применена специально для этой цели разработанная профессиональная стабилометрическая платформа большого размера, которая позволяет свободно выполнять методики с БОС тренировкой или диагностические любой степени сложности, включая многоступенчатые пробы.

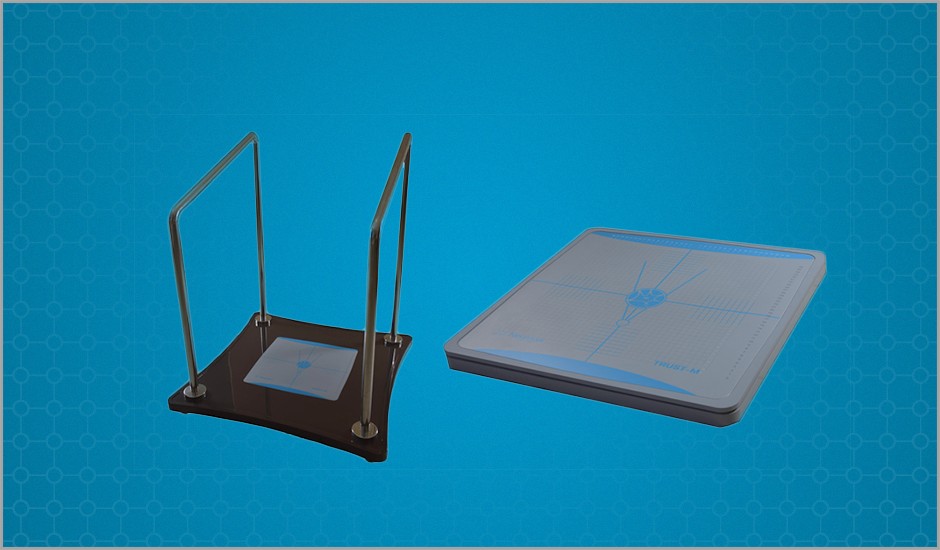

Внешний вид стабилометрической платформы и подиума с платформой и поручнями.

Наряду со стандартными стабилометрическими тестами и тренировками с БОС, данный комплекс позволяет реализовать комбинированные методики диагностики восстановления с применением биомеханических сенсоров «Trust-M», которые производят регистрацию параметров баланса, не анализируемых стабилометрической платформой.

Трёхмерный виртуальный игровой контент в сочетании с 3D панелью воспринимается больным как реальность. Возможности комплекса позволяют приступать к тренировке до того, как пациент сможет принять вертикальное положение. Для этого можно использовать сенсоры «Trust-M», фиксируя их на пояснице или туловище (грудной отдел позвоночника или спереди на грудине).

Использование специальных 3D панелей позволяет пациенту видеть трёхмерное изображение. Для этого применяются пассивные или активные очки. Сенсоры «Trust-M» на туловище обследуемого.

Сенсоры «Trust-M» обладают собственными возможностями проведения стабилометрического исследования или БОС тренировки функции равновесия. Поскольку данный вид стабилометрии изначально оперирует всеми тремя составляющими (вправо-влево, вперед-назад, вверх-вниз), то этот относительно новый вид стабилометрии получил название «Стабилометрия 3D».

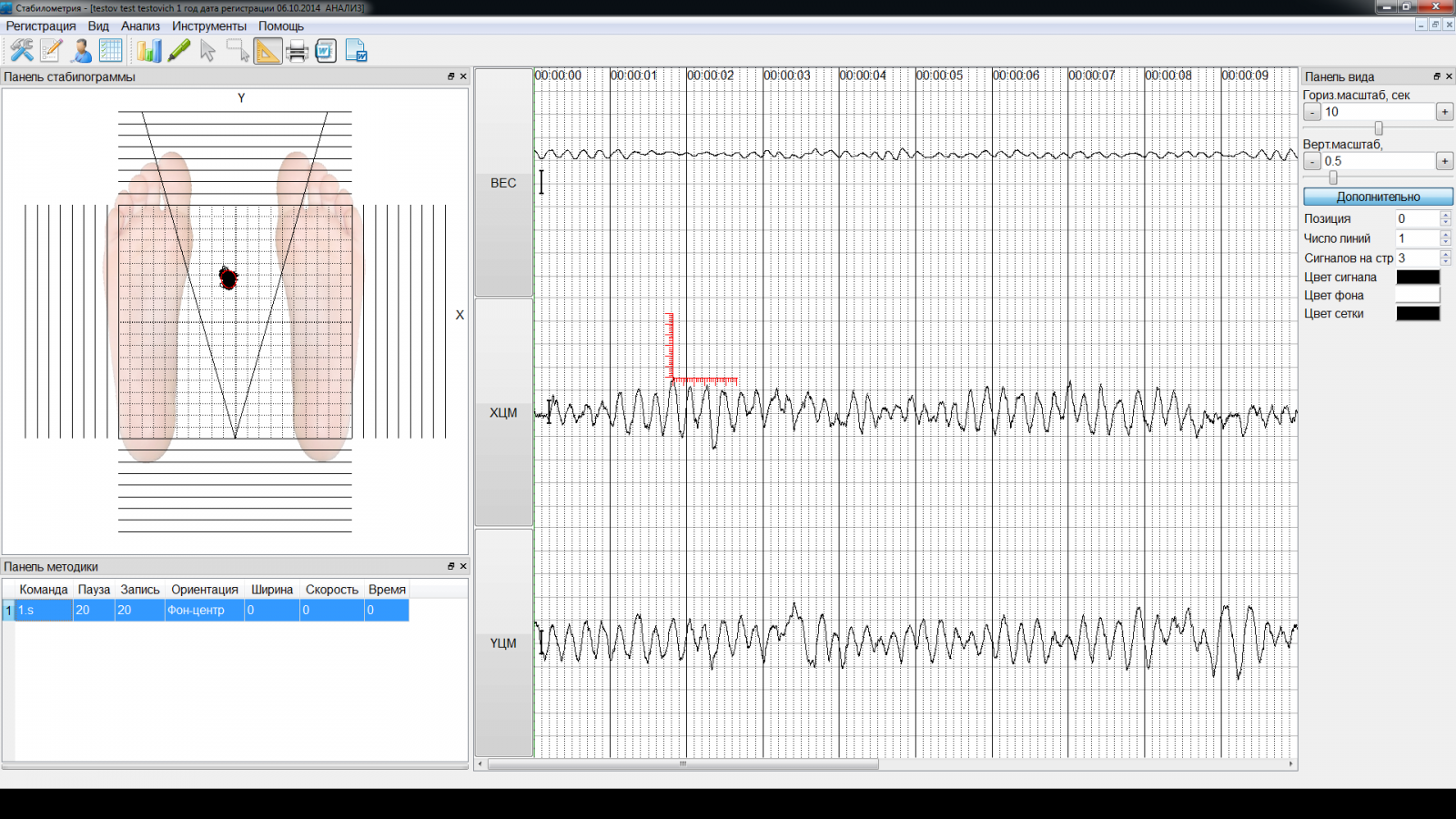

Пример экрана регистрации стабилометрических данных.

Стабилометрия 3D

В отличие от традиционного двухмерного варианта регистрации стабилометрических показателей посредством стабилометрической платформы (колебания в сагиттальной и фронтальной плоскости), комплекс «Trust-M» реализует пространственную стабилометрию (3D). При этом регистрируются колебания в проекции центра тяжести тела в трёх взаимно перпендикулярных плоскостях: вперёд-назад, вправо-влево, вверх-вниз.

В отличие от обычной стабилометрии данный вариант отличается компактностью и большим удобством применения. Другое существенное преимущество – это возможность регистрации колебаний во всём диапазоне частот, включая высокие, что значительно увеличивает чувствительность метода.

На рисунке представлен экран стабилометрического исследования в норме. Наиболее информативный метод анализа данных – построение графика спектра частот, где по вертикали отображаются значения амплитуды колебаний, а по горизонтали – частоты колебаний.

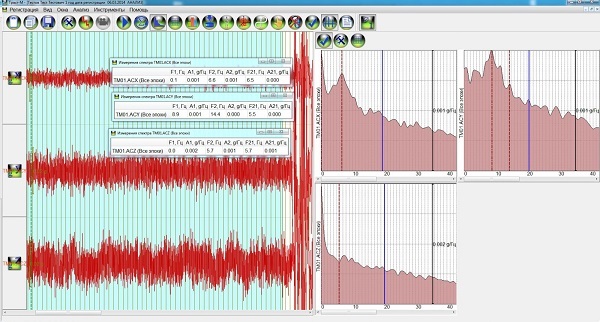

Экран стабилометрического исследования с анализом спектра частот и таблицами количественных показателей.

Программное обеспечение позволяет моментально построить графики спектра частот и получить пользователю необходимые количественные показатели. Основные нормативные данные для 3D стабилометрии опубликованы нами в центральной медицинской печати.

Для сравнения приводим результаты аналогичного исследования у больного с атактическим синдромом, который относительно компенсирован и при открытых глазах туловище пациента сохраняет стабильность, но с гораздо большей амплитудой колебаний, чем в норме.

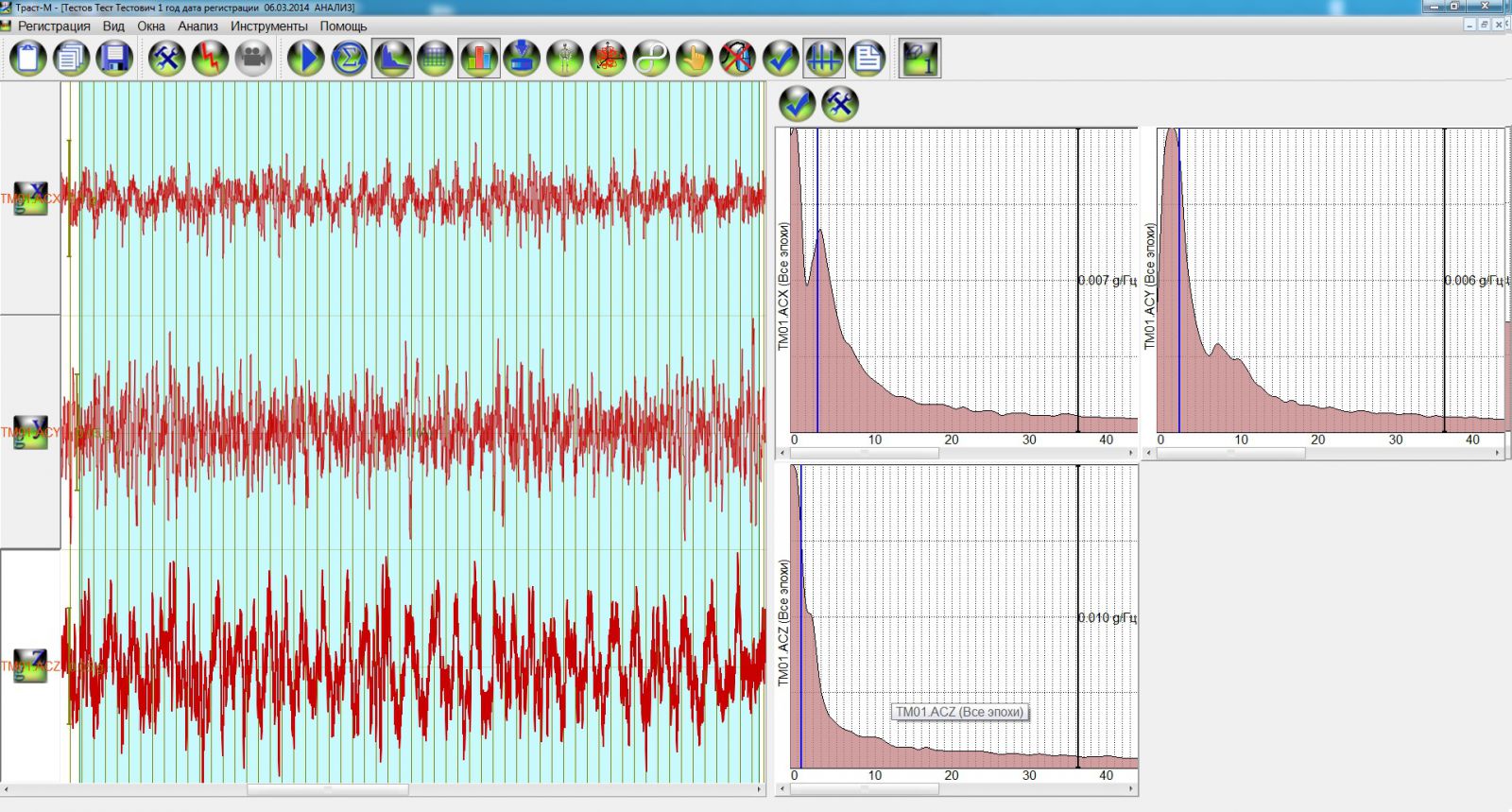

Пример данных стабилометрического исследования больного с атактическим синдромом.

Как видно, амплитуда колебаний существенно выше, чем в первом случае. Имеется видимая ритмичность колебаний, особенно выраженная по сагиттальной составляющей (нижний график слева). Если обратить внимание на графики спектра частот, то последние содержат практически только низкочастотные компоненты за счёт того, что преобладают колебания высокой амплитуды (см. фундаментальный закон, Скворцов Д.В. дисс. д.м.н. 2008). При этом очень характерен график вертикальных колебаний (компонент «Х» - левый график вверху), который имеет два пика, т.е. два ведущих колебания на разных частотах и разной амплитуды.

Программное обеспечение позволяет строить пространственные графики колебаний, которые информативны на визуальном уровне и позволяют проводить первичную оценку состояния пациента. На рисунках приведены пространственные графики показанных выше исследований нормы и атактического синдрома.

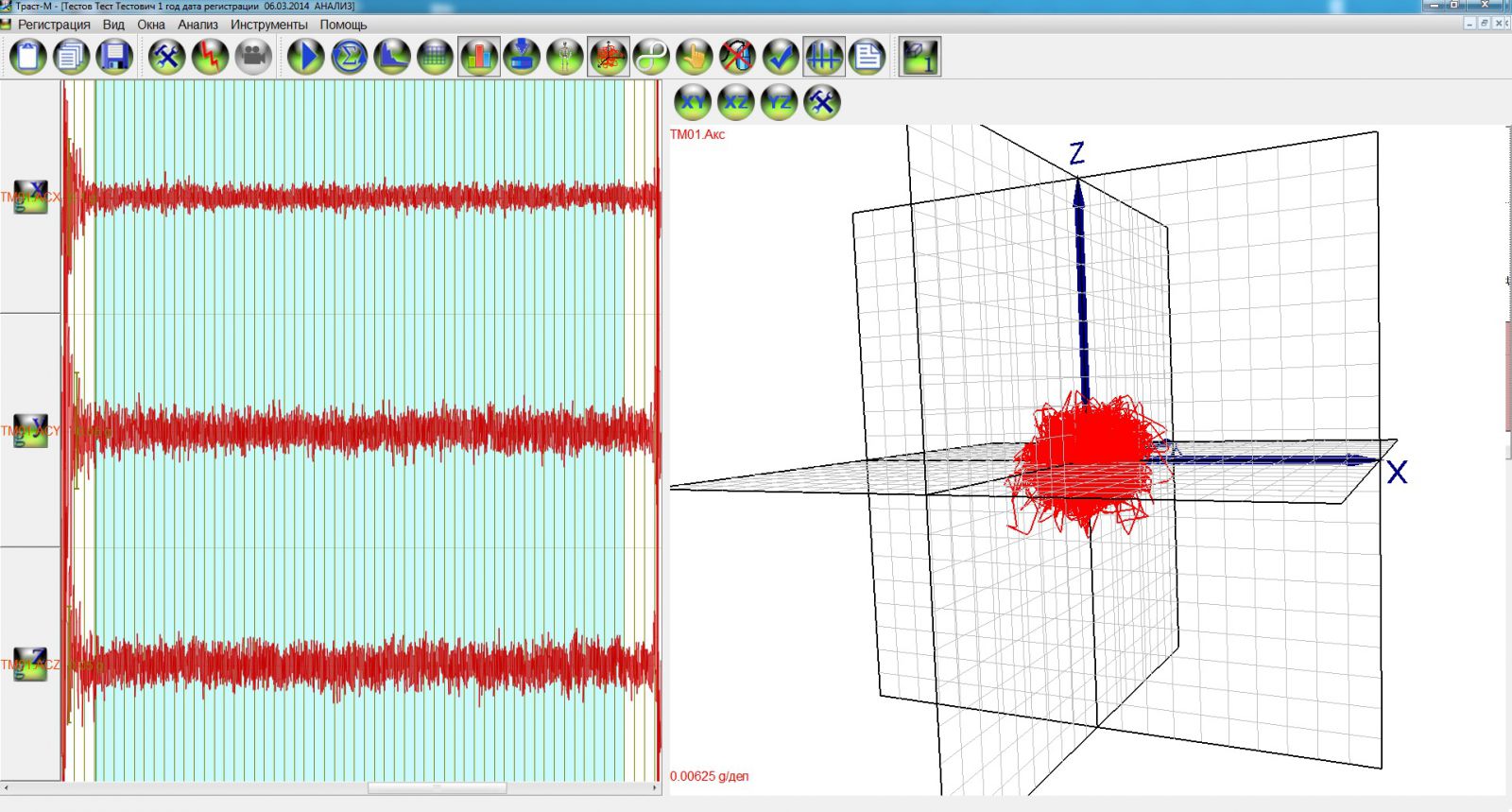

Пространственный график стабилометрического исследования в норме.

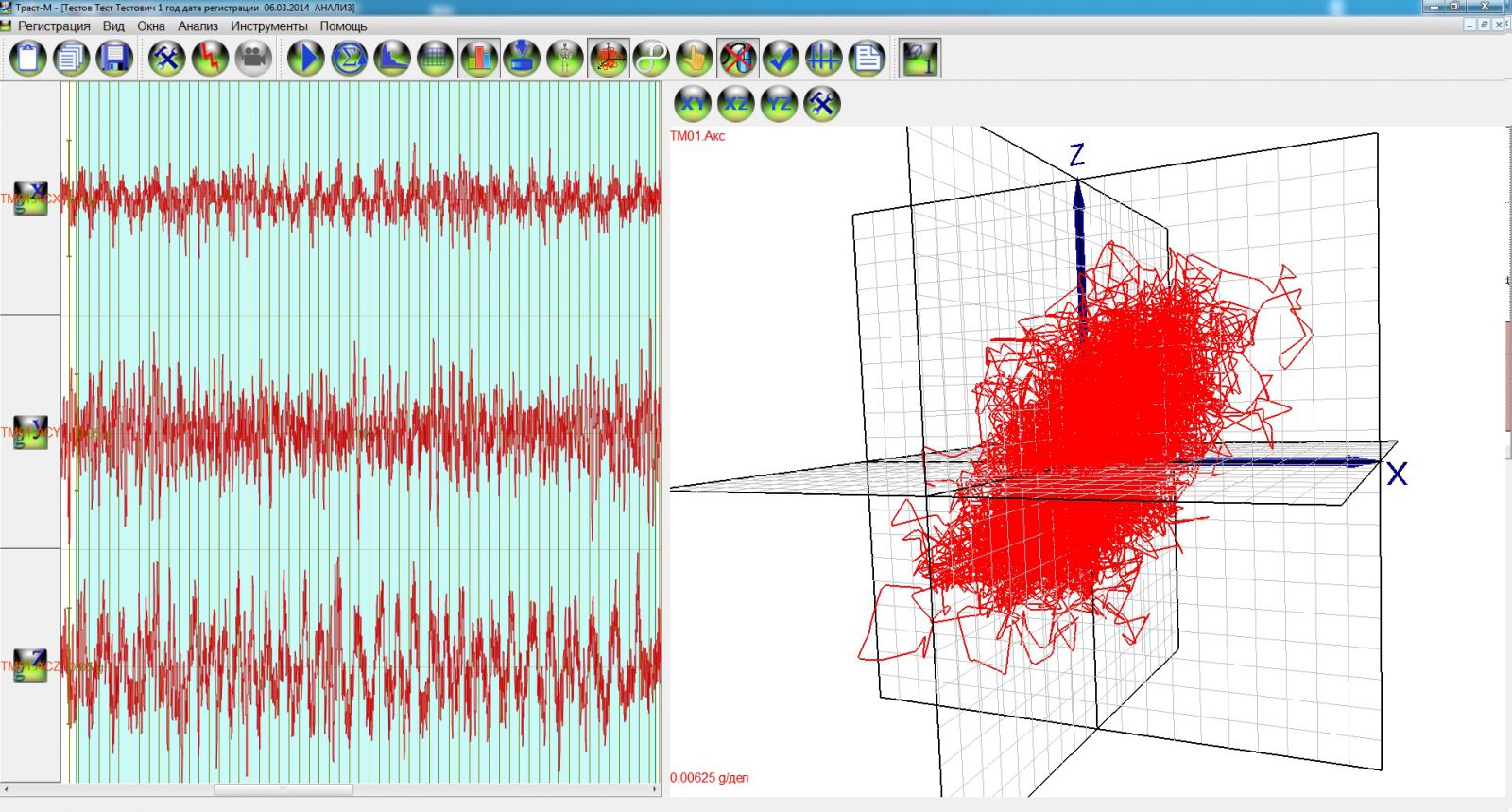

Пространственный график стабилометрического исследования при атактическом синдроме.

Оба графика даны в одном и том же масштабе. Хорошо видно, что колебания отличаются не только по амплитуде, но и по направлению в пространстве.

Чувствительность данного метода позволяет обнаружить даже незначительное повышение мышечного тонуса. На видеролике представлена запись колебаний центра тяжести тела в вертикальной стойке. Первые несколько секунд регистрируются обычные стабилограммы колебаний, затем амплитуда резко возрастает в результате мышечного напряжения разгибателей позвоночника, а к концу записи тонус мышц восстанавливается.

На сегодняшний день в медицине развитых стран стабилометрическое исследование, выполняемое с помощью автономных миниатюрных инерционных датчиков, приобретает всё большую популярность. Такое исследование технически проще и не менее информативно. При этом регистрация данных возможна для любого сегмента тела. Например, стабилограммы можно получить не только с сенсора, фиксированного к крестцу, но и одновременно с датчиков, закрепленных на туловище или на голове. Это позволяет получить более точные данные о работе постуральной системы для различных уровней опорно-двигательной системы.

Технические возможности стабилометрического комплекса "Траст-М"

* По требованию и согласованию с заказчиком технические возможности и комплект поставки комплекса могут быть изменены.
