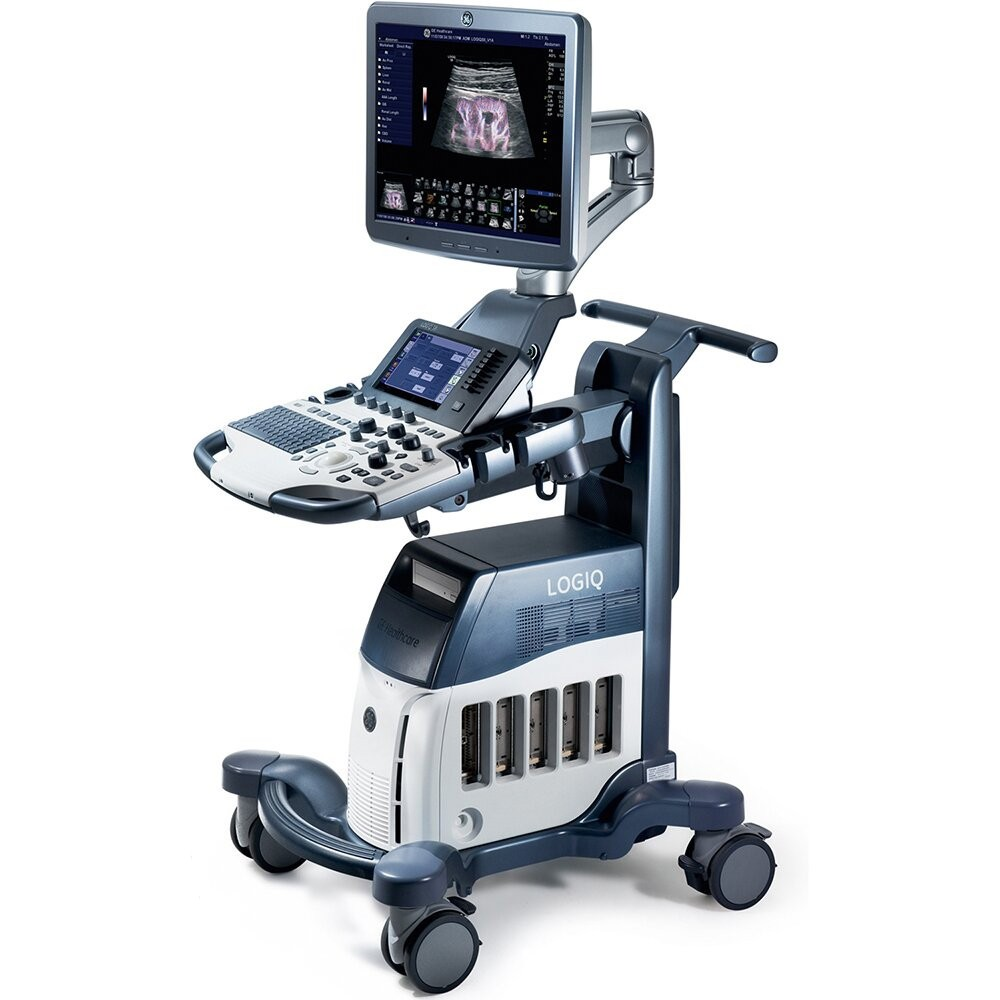

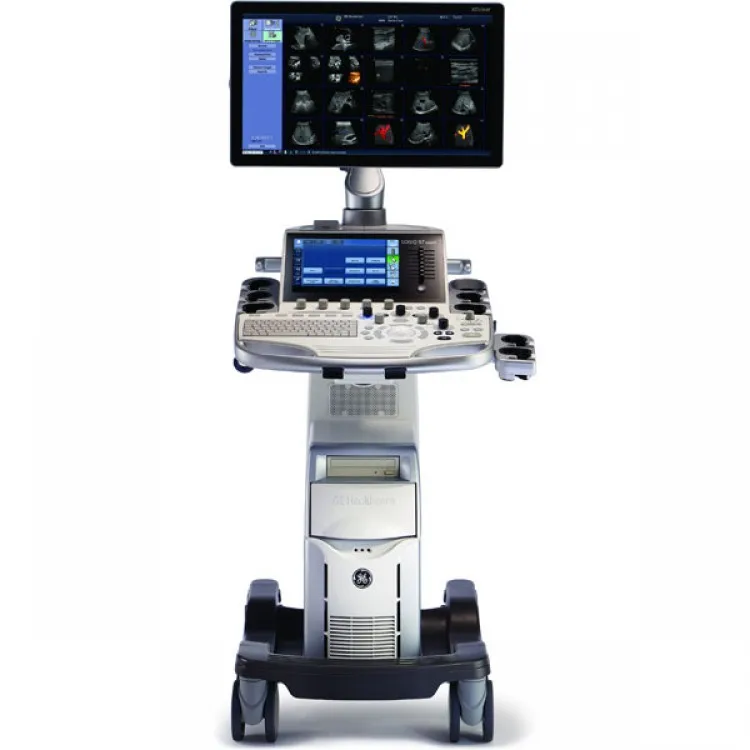

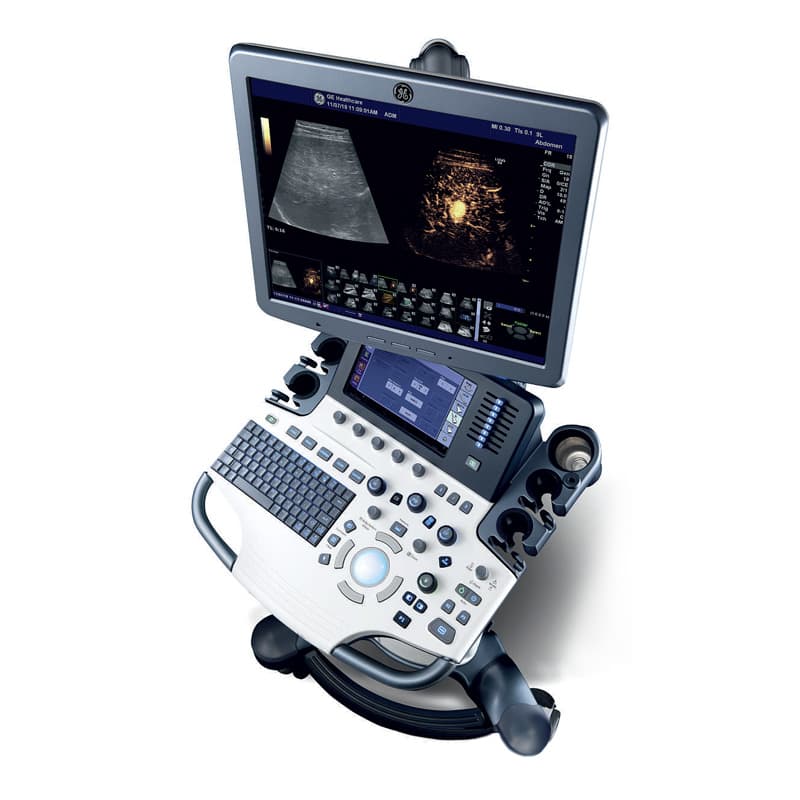

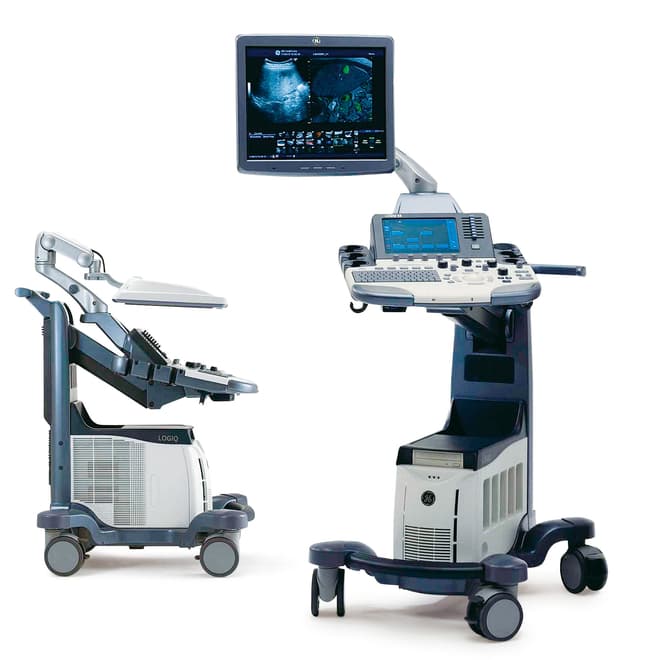

Ультразвуковая диагностическая система GE Logiq S8 XDclear

О товаре

Logiq S8 — компактный и маневренный сканер, который легко адаптируется к любой клинической обстановке. Он предлагает оптимизированный рабочий процесс, высокую эксплуатационную надежность и экспертное качество изображений даже при обследовании технически сложных пациентов.

Технические характеристики GE Logiq S8 XDclear ультразвуковая диагностическая система

• B-режим, M-режим, PW допплер, цветовое допплеровское картирование и энергетический допплер, кодированное излучение, кодированная тканевая гармоника.

• 23" жидкокристаллический монитор высокого разрешения на свободно регулируемом кронштейне.

• Эргономичный интерфейс пользователя с 9" цветной сенсорной панелью.

• 4 функционирующих бесштырьковых разъема для датчиков плюс один паркинковый порт.

• Встроенный жесткий диск 500 ГБ.

• DVD-дисковод для записи компакт-дисков.

• Аппаратная и программная архитектура, поддерживающая технологию XDclear.

• Автоматическая оптимизация изображений в В-режиме (ATO) и режиме спектрального допплера.

• Auto TGC - автоматическая оптимизация продольного, латерального и общего усиления в В-режиме.

• Auto SoS - автоматический выбор скорости звука в зависимости от типа тканей.

• CrossХBeam - режим сканирования с использованием технологии компаундинга.

• SRI -HD органоспецифичный режим получения изображения с высоким разрешением.

• Программа 3D реконструкции для цветового допплеровского картирования и энергетического допплера.

• Виртуальное конвексное сканирование, расширяющее поле обзора.

• Управление встроенным архивом изображений и данными пациентов.

• Программы измерений и отчетов для всех областей применения.

• Автоматические допплеровские вычисления в режиме реального времени.

• Интегрированный отсек для встроенных периферийных устройств.

• Функция быстрой загрузки системы.

• Программируемые пользователем параметры.

Область применения

• Абдоминальные исследования;

• Акушерство;

• Гинекология;

• Кардиология;

• Скелетно-мышечная система;

• Ангиология;

• Урология;

• Поверхностно расположенные органы и структуры;

• Педиатрия;

• Неонаталогия;

• Ортопедия;

• Онкология;

• Транскраниальные исследования;

• Чреспищеводные исследования.

Компоненты дополнительной поставки

• Breast Productivity Package - программный протокол для маркировки, измерения и описания образований в молочной железе. Проведение исследования по стандарту BI-RADS

• Thyroid Productivity Package - программный протокол для маркировки, учета, измерения и описания узлов и образований в щитовидной железе.

• B-Flow - опция высокоточной визуализации гемодинамики в режиме реального времени недопплеровскими средствами

• Contrast Option Package - режим кодированной контрастной гармоники для проведения исследований с контрастными веществами

• Parametric Contrast Imaging - опция параметрического  изображения

• HiRES Contrast Imaging - опция контрастного изображения высокого разрешения

• LOGIQ View - панорамное сканирование с возможностью проведения измерений

• B-Steer+ - режим B-сканирования с отклонением угла (для линейных датчиков) и улучшенным распознаванием биопсийной иглы

• Scan assistant - помощник сканирования, протоколы автоматизации исследования для разных областей применения

• Compare Assistant - программа для сравнения и сопоставления текущего и ранее сохраненных ультразвуковых изображений, а также изображений других модальностей

• Measure Assistant OB - программа для автоматического оконтуривания и измерения основных биометрических параметров плода

• Measure Assistant Breast - программа для автоматического определения, оконтуривания и измерения образований в молочной железе

• Tomographic Ultrasound Imaging (TUI) - режим получения томографических срезов объемного ультразвукового изображения

• VOCAL II (Vol Calc) - автоматические расчёты объема при использовании 3D/4D

• Color Flow Quantification - количественая оценка объема кровотока (для работы в 3D необходима опция VOCAL)

• VCI Static (Vol Contrast Imag.opt) - режим объёмного контрастного изображения.

• Shear Wave Elastography - опция эластографии сдвиговой волны

• Strain Elastography - программа компрессионной эластографии

• Q-analysis Option for Elastography and CF/PDI Quantification - программа количественного анализа для эластографии и анализа васкуляризации в режиме ЦДК и ЭД

• Auto-IMT Measurement - автоматический расчет интима-медиа

• Tissue Velocity Imaging (TVI) - тканевой допплер

• Stress Echo Option - опция стресс-эхо

• Auto EF - опция автоматического недопплеровского измерения глобальной сократительной способности левого желудочка

• AFI Cardiac Strain - режим недопплеровской автоматической оценки региональной сократительной функции левого желудочка, степени деформации миокарда

• Report Writer - программа настройки и персонализации отчетов УЗИ исследований

• DICOM опция

• Режим 4D - трехмерное сканирование в режиме реального времени. Включает режим инверсии, кинопетлю 4D и 3D в режиме ЦДК. Необходимы 4D датчики.

• Модуль подключения ЭКГ

• ЭКГ кабель

• CW Doppler - опция постоянно-волнового допплера для секторных и карандашных датчиков

• CW Pencil Probe Hardware Kit - комплект подключения карандашных датчиков.

• Программное обеспечение для прямой записи на USB-носители.

• Программа объемной навигации. Включает в себя индуктор магнитного поля и сенсоры

Доступные датчики

• S1-5-D - секторный фазированный датчик 1,6-5 МГц. Клиническое применение: транскраниальные исследования, брюшная полость

• S4-10-D - секторный фазированный датчик 3,6-10 МГц. Клиническое применение: кардиология, транскраниальные исследования, брюшная полость, педиатрия

• 6S-D - секторный фазированный датчик 2,8-8,0 МГц. Клиническое применение: кардиология, брюшная полость, транскраниальные исследования, педиатрия

• M5S-D - матричный монокристальный секторный фазированный датчик 1,7-4,6 МГц. Клиническое применение: кардиология, брюшная полость, транскраниальные исследования

• 3Sp-D - секторный монокристальный фазированный датчик 1,6-5,0 МГц. Клиническое применение: кардиология, транскраниальные исследования, брюшная полость, акушерство

• C1-6-D XDclear - конвексный датчик с технологией XDclear 1,7-6,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, урология, акушерство/гинекология, педиатрия

• C2-9-D XDclear - конвексный датчик с технологией XDclear 2,5-9,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, акушерство/гинекология, педиатрия

• C3-10-D XDClear - микроконвексный датчик с технологией XDclear 3,1 - 10,0 МГц. Клиническое применение: педиатрия, неонатология, нейросонография

• C1-5-D - конвексный датчик 1,8-5,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, урология, акушерство/гинекология, педиатрия

• C2-7-D - микроконвексный датчик 1,9-6,0 МГц. Клиническое применение: брюшная полость, педиатрия

• C2-6b-D Biopsy - конвексный биопсийный датчик 2,5-6,0 МГц. Клиническое применение: брюшная полость

• IC5-9D - микроконвексный универсальный внутриполостной датчик 3,6-9,0 МГц. Клиническое применение: трансвагинальные, трансректальные, внутриполостные исследования

• 10С-D - микроконвексный датчик 4,0-10,0 МГц. Клиническое применение: транскраниальные исследования, брюшная полость, педиатрия, неонатология.

• BE9CS-D - биплановый микроконвексный трансректальный внутриполостной датчик 5,0-10,0 МГц. Клиническое применение: трансвагинальные, трансректальные, внутриполостные исследования

• 9L-D - линейный датчик 3,1-9,0 МГц. Клиническое применение: периферические сосуды, поверхностно расположенные органы и структуры, педиатрия, неонатология

• 11L-D - линейный датчик 4,2-11,0 МГц. Клиническое применение: поверхностно расположенные органы и структуры, периферические сосуды, педиатрия, неонатология

• ML6-15-D - матричный линейный датчик 5-15 МГц. Клиническое применение: поверхностно расположенные органы и структуры, педиатрия, неонатология, периферические сосуды

• L8-18i-D- линейный датчик 5,0-18,0 МГц. Клиническое применение: поверхностно расположенные органы и структуры, педиатрия, неонатология, периферические сосуды

• L3-12-D - линейный датчик 4,2-12,0 МГц. Клиническое применение: сосудистые исследования, малые органы, молочная железы, мышечно-скелетные

• RAB6-D - объемный конвексный 4D-датчик 2,0-8,0 МГц. Уменьшенные габариты и вес. Клиническое применение: акушерство и гинекология, брюшная полость. Рекомендуется как основной датчик для акушерства

• RIC5-9-D - объемный внутриполостной микроконвексный 4D-датчик 3,6-9 МГц. Уменьшенные габариты. Клиническое применение: акушерство и гинекология, урология

• RSP-6-16-D - объемный линейный 4D-датчик 6,3-14,0 МГц. Уменьшенные габариты. Клиническое применение: поверхностно расположенные органы и структуры, периферические сосуды, педиатрия, неонатология

• 6Tc - чреспищеводный мультиплановый электронный датчик 2,8-8,0 МГц. Клиническое применение: кардиология

• P2D - карандашный датчик для постоянно-волнового допплера с частотой 2,1 МГц.

• P6D - карандашный датчик для постоянно-волнового допплера с частотой 6,3 МГц.

• P8D - карандашный датчик для постоянно-волнового допплера с частотой 8,3 МГц.

Принадлежности

• Ножная педаль, трехкнопочная.

• Дополнительный держатель для двух датчиков. Устанавливается с правой стороны от панели управления.

• Держатель для кабеля с телескопическим удлинителем.

• Держатель для внутриполостного датчика.

• Universal Video Converter (UVC) - универсальный видеоконвертер.

• Power Assistant - программное обеспечение для работы без подключения к электросети.

• Комплект батарей.

• Wireless LAN - опция беспроводного доступа к локальной сети.

• V Nav Dual Sensors - сенсоры датчиков для объемной навигации.

• Volume Navigation Stand - стойка для объемной навигации.

• Набор OmniTRAX для автоматического совмещения УЗ и КТ изображений и отслеживания движений пациента. Включает сенсор и 5 устройств Omni TRAX tracker.

• Набор для автоматического совмещения МРТ и УЗ изображений и отслеживания движений пациента. Включает сенсор и 5 устройств.

• Набор Needle Tip Tracking для точного определения положения и коррекции направления пункционной иглы, размер игл: 12/14GA или 14/64GA или 16/18GA или 18/20GA. В ключает в себя многоразовый сенсор и 5 комплектов стерильных одноразовых игл, стилетов и чехлов.

• Набор Virtual Needle Tracking для виртуального определения положения и коррекции направления пункционной иглы. В ключает в себя многоразовый сенсор и 5 комплектов стерильных одноразовых игл и навигаторов.

• Сенсор для виртуального треккинга.

• Держатель для хранения сенсоров Needle Tip Tracking.

Принтеры

• Ч/б принтер SONY UP-D898

• Цветной принтер Sony UP-D25MD

Особенности системы

Logiq S8 — компактная и маневренная система, которая легко адаптируется к любой клинической обстановке. Она предлагает оптимизированный рабочий процесс, высокую эксплуатационную надежность и экспертное качество изображений даже при обследовании технически сложных пациентов.

• Поддержка технологии датчиков XDCLEAR — это гарантировано потрясающее качество изображений с превосходным разрешением, высокой четкостью и чувствительностью наряду с увеличенной глубиной проникновения.

• Акустическая архитектура S-AGILE — благодаря использованию динамических виртуальных моделей органов и структур человеческого организма происходит автоматическая оптимизация изображений независимо от типа телосложения пациента, что позволяет обеспечить стабильно высокое качество диагностики при минимальном участии оператора.

• Режим B-Flow — уникальная технология построения и обработки ультразвуковых импульсов, позволяющая в режиме реального времени отображать эхо-сигналы кровотока напрямую, избегая ограничения традиционной допплерографии, и обеспечивая беспрецедентную точность и чувствительность при оценке гемодинамики в сосудах любых типов.

Упрощенный рабочий процесс

LOGIQ S8 XDclear — отлично оптимизированная система, в которой до мелочей продуманы как внешний вид, так и рабочий процесс. Её легко перемещать по узким коридорам и размещать в помещениях с ограниченным пространством.Большой монитор, удобная сенсорная панель управления, продуманная клавиатура и встроенные инструменты оптимизации и автоматизации рабочего процесса делают работу по-настоящему комфортной.

• Автоматические измерения — ультразвуковые исследования с большим количеством измерений бывают весьма трудоемки, средства автоматизации существенно облегчают работу врача, позволяя ему без труда редактировать или оценивать полученные результаты.

• Автоматическая оптимизация изображений в B-режиме и доплеровских режимах сканирования позволит сконцентрировать внимание на пациенте и не тратить время на ручные настройки.

• Протоколы исследований молочной и щитовидной желез — позволяют повысить производительность и эффективность за счет предоставления возможностей для быстрой и уверенной маркировки, измерений, создания анатомических описаний и формирования отчетов в формате DICOM.

• Ассистент сканирования — помощник для автоматизации на каждом этапе УЗИ, который позволяет существенно уменьшить количество нажатий на клавиши и существенно сократить время исследования.

• Ассистент сравнения — упрощает и ускоряет процесс обследования, позволяя в режиме реального времени производить сравнение «бок о бок» текущего изображение с ранее полученными результатами УЗИ, маммографии, КТ или МРТ.

• Работа с «сырыми» данными — открывает широкие возможность постобработки исходных ультразвуковых данных без потери качества, иными словами, это возможность повторного виртуального сканирования без необходимости в присутствии пациента.

• Автоматическая компенсация усиления по глубине — позволяет получать оптимизированные по яркости и контрастности изображения без замедления процесса работы.

• Вспомогательный аккумулятор — обеспечивает питание в процессе транспортировки и позволяет приступить к работе практически мгновенно.

• Архивация изображений и отчетность — благодаря полной поддержке стандарта DICOM система обеспечивает эффективное управление данными исследований.

Современные функции для проведения исследованийУльтразвуковая система LOGIQ S8 XDclear обладает большим потенциалом и позволяет проводить сложные диагностические и манипуляционные мероприятия благодаря современным функциям.

• Объемная навигация — позволяет совмещать в реальном времени текущее ультразвуковое изображение с изображениями, ранее полученными на КТ, МРТ или ПЭТ, что позволяет точно сопоставлять сложные анатомические объекты и выполнять прецизионные инвазивные манипуляции. Технология может применяться при ультразвуковых исследованиях с контрастными веществами.

• Функция B Steer+ — позволяет в режиме реального времени отслеживать с высокой точностью положение иглы при выполнении биопсии или инъекций.

• Auto IMT — функция автоматического измерения толщины комплекса интима-медиа.

• Количественный анализ кровотока — позволяет количественно оценивать кровоток в зоне интереса в режимах 2D и 3D, помогая точно поставить диагноз и спланировать ход дальнейшего лечения.

• УЗИ с контрастами (CEUS) — позволяет с большей контрастностью визуализировать объемные образования, улучшает визуализацию кровотока, стенок сосудов и бляшек.

• GPS-маркеры — технология 2D/3D навигации, которая незаменима при планировании высокоточных инвазивных процедур для точной визуализации нужных зон интереса.

• Эластография сдвиговой волны — позволяет количественно оценить жесткость ткани неинвазивным методом.

• Компрессионная эластография — инструмент оценки деформации ткани после её сжатия.
