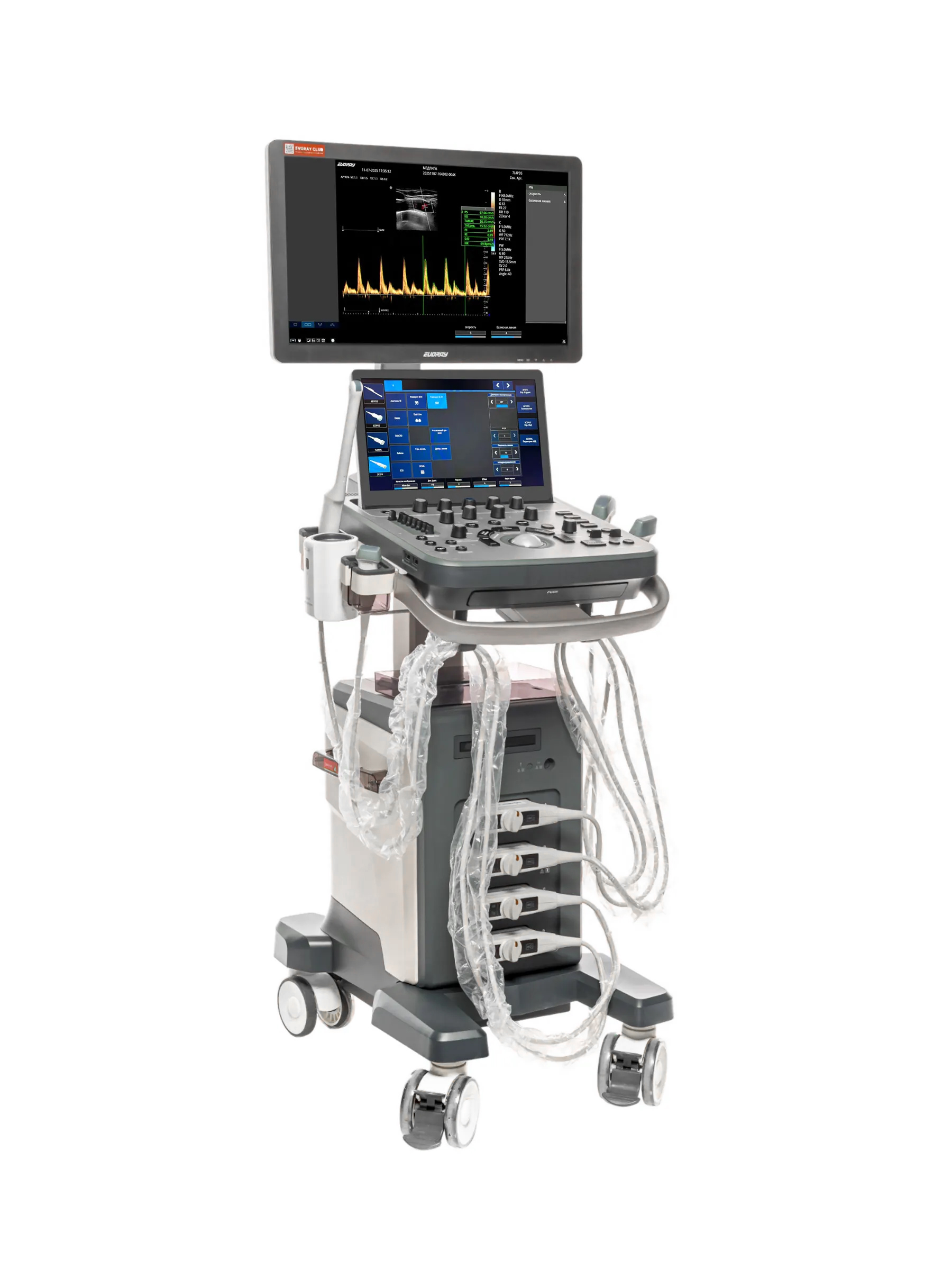

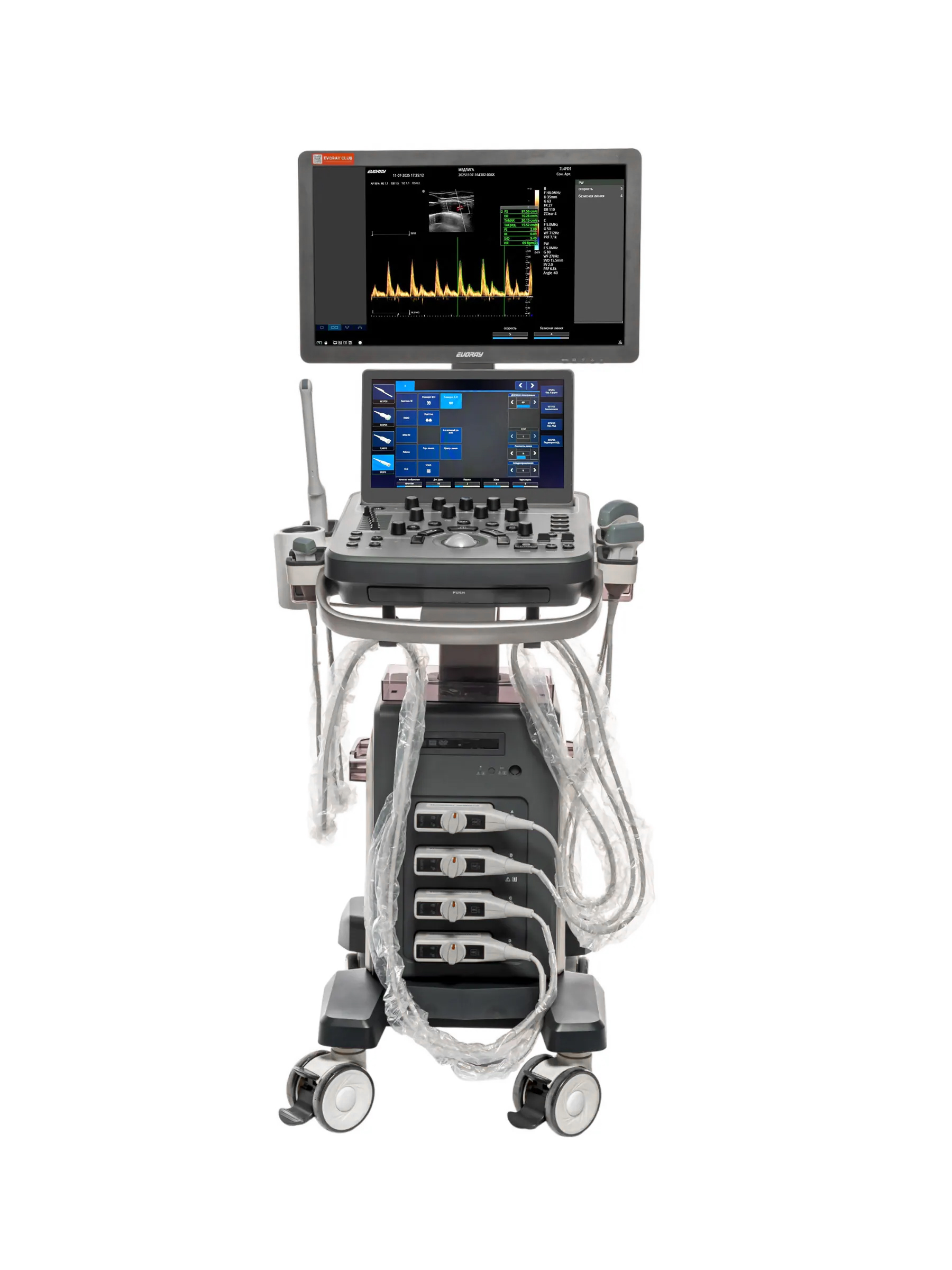

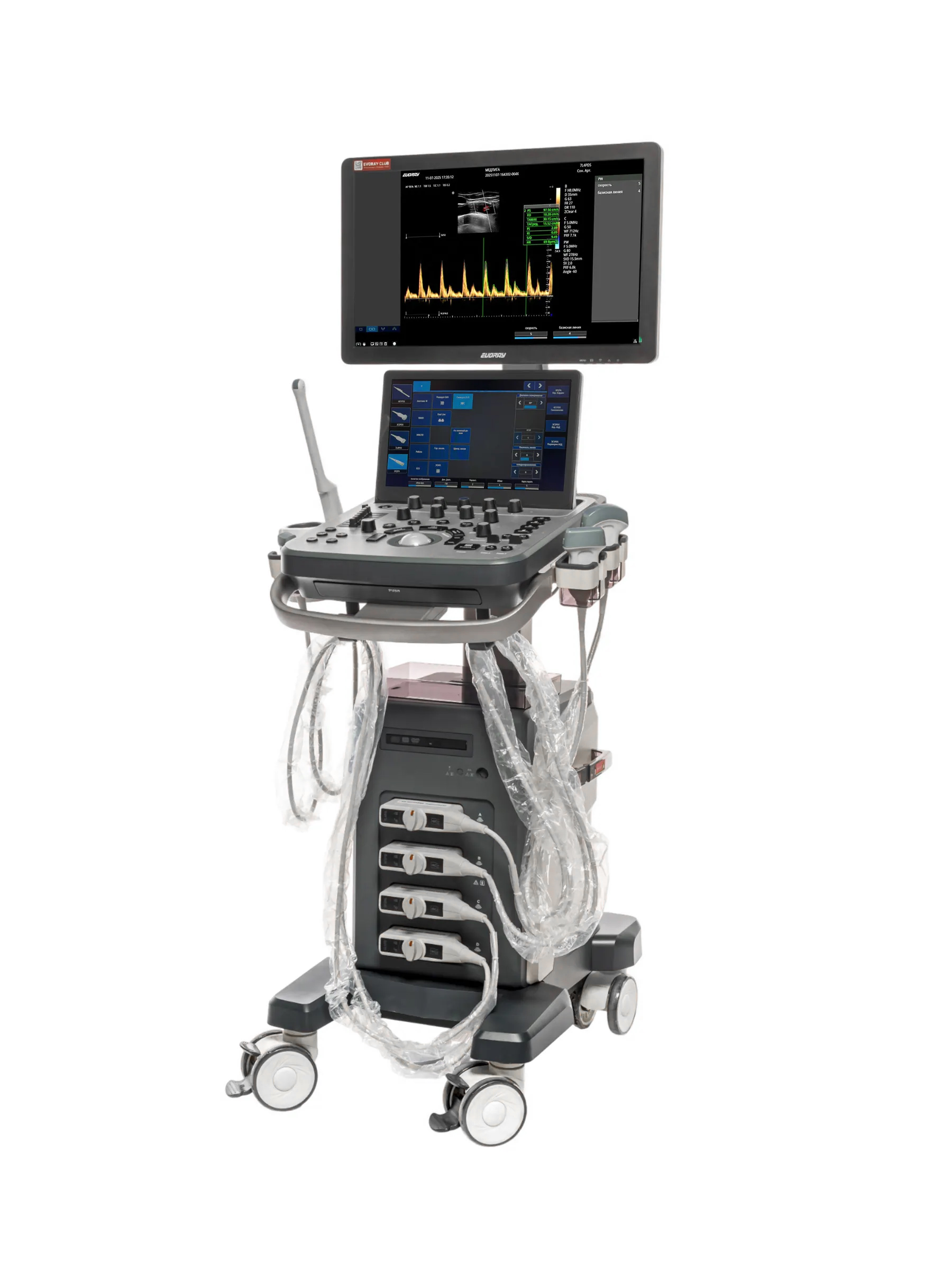

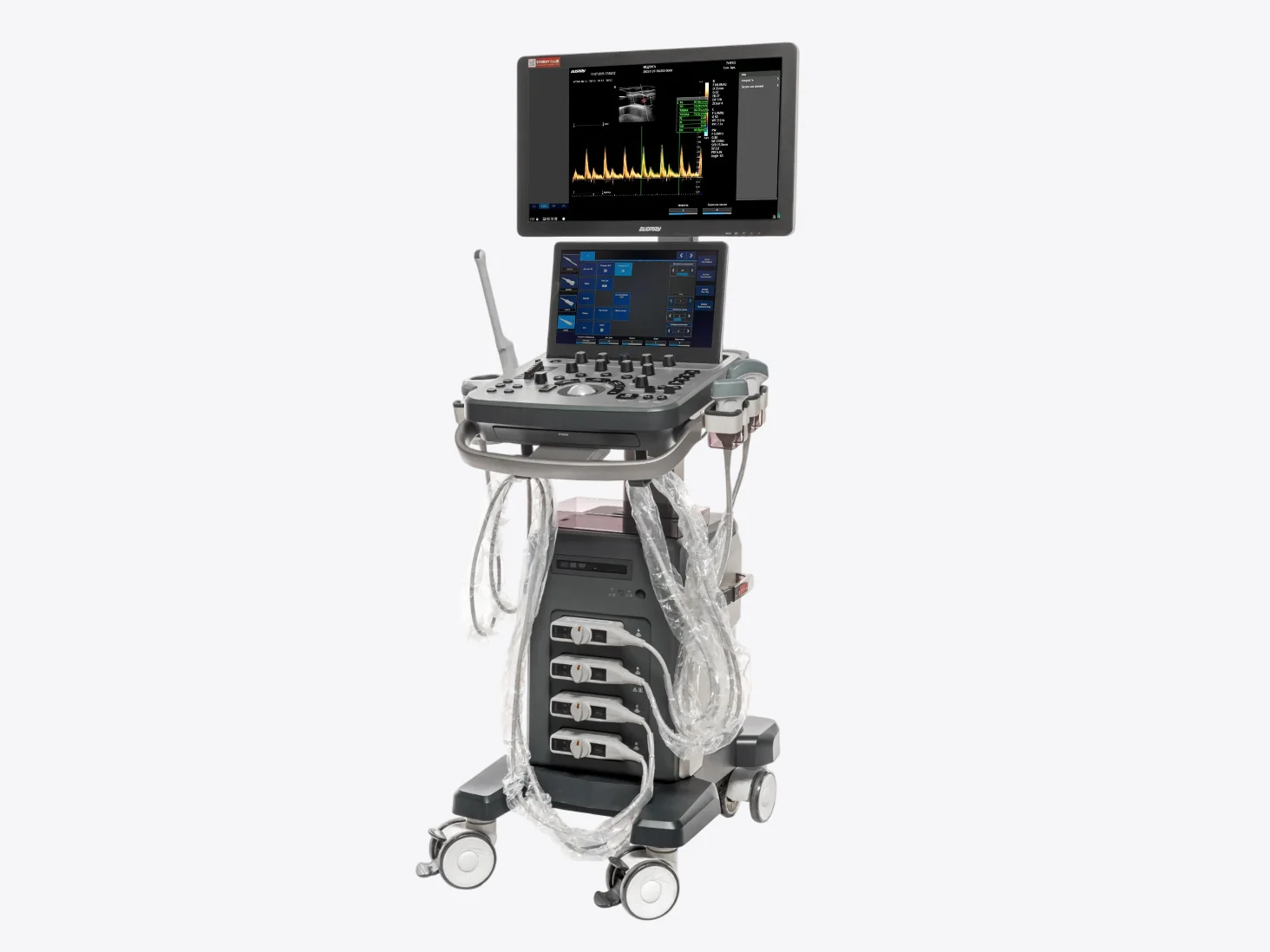

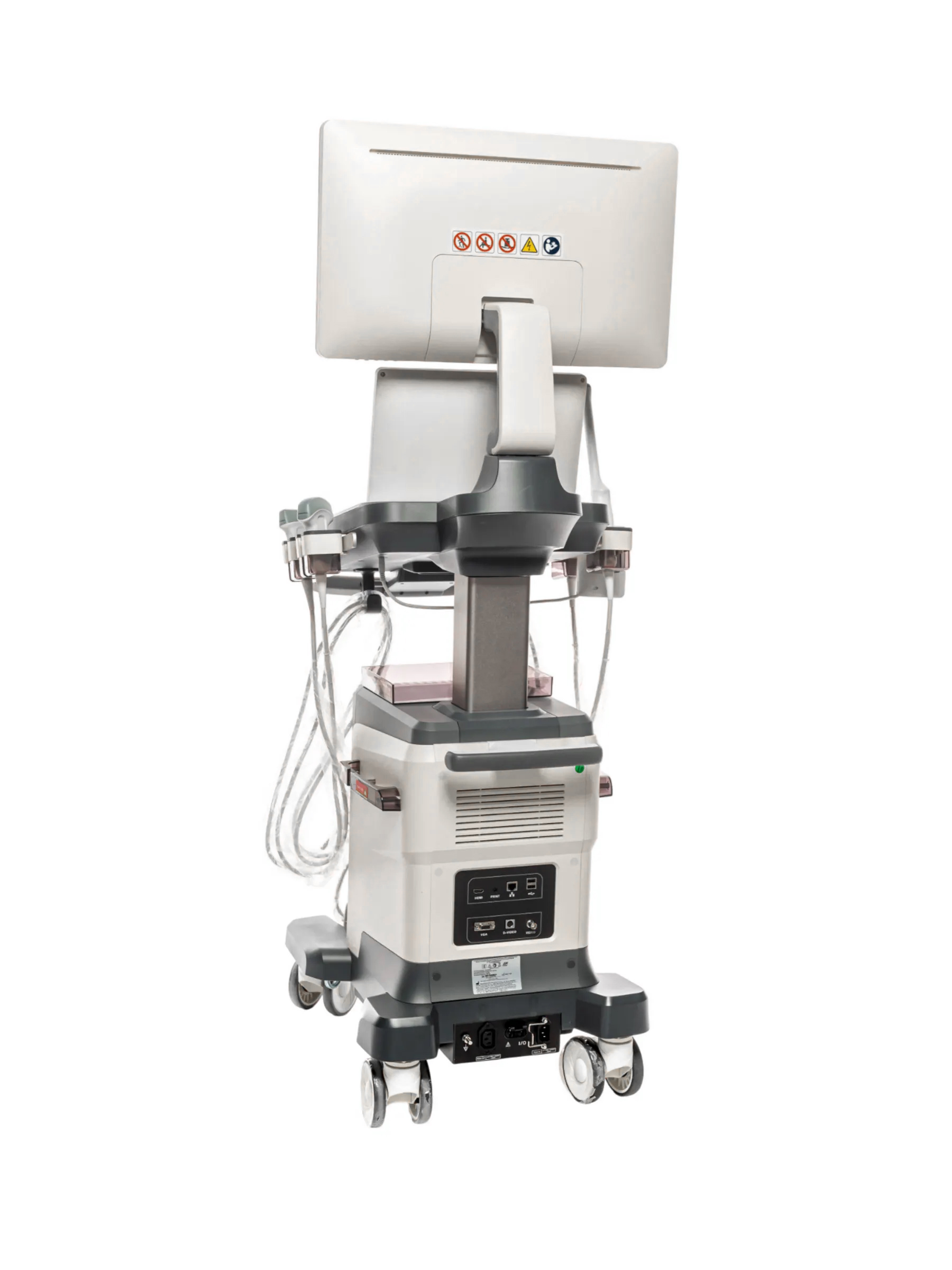

Ультразвуковая система EVORAY USS 20

Концепция модели

EVORAY USS 20 создавался как универсальный стационарный УЗИ-сканер среднего класса, в котором основной акцент сделан на воспроизводимость результатов, точность измерений и предсказуемость работы. Архитектура системы ориентирована на ежедневную эксплуатацию при высокой нагрузке без усложнения интерфейса и диагностических сценариев.

Платформа обработки изображений uSeed

В основе EVORAY USS 20 лежит инновационная вычислительная платформа uSeed, использующая принцип хранения и обработки ультразвуковых данных в виде метаданных. Такой подход позволяет сохранять полный объём акустической информации и выполнять постобработку изображений без потери качества.

Параллельная обработка данных с использованием CPU и GPU обеспечивает:

• высокую производительность системы,
• стабильную частоту кадров,
• корректную визуализацию в реальном времени даже при работе в допплеровских режимах.

Данные принципы подробно раскрыты в обзорных материалах продуктового специалиста EVORAY.

Точность визуализации и измерений

EVORAY USS 20 оснащён комплексом технологий адаптивной оптимизации изображения, направленных на повышение диагностической информативности:

• One Key Imaging Auto Optimization - автоматическая оптимизация изображения по нажатию одной клавиши,
• EFOV (Extended Field of View) - расширение сектора обзора на конвексных и микроконвексных датчиках, трапециевидное сканирование на линейных датчиках,
• Tissue Specific Imaging (TSI) - оптимизация изображения в зависимости от визуализируемой ткани. Интеллектуальная адаптация алгоритма шумоподавления, автоматическая дифференцированная обработка различных зон: ткань органа, граница структур, анэхогенные участки.
• Tissue Harmonic Imaging (THI) - тканевая гармоника обеспечивает повышение качества визуализации.
• Frequency Composite Imaging (FCI) - частотный компаундинг обеспечивает повышение качества визуализации за счет объединения в одно изображение нескольких изображений, полученных на разных частотах излучения.
• наличие 3 опорных частот в основном режиме и 4 в режиме гармонического сигнала обеспечивают возможность для получения качественного изображения на разных глубинах исследований,
• HPRF (высокая частота повторения импульсов) обеспечивает измерение более высоких скоростей кровотока на глубине
• RawData – возможность работы с «сырыми данными», изменение параметров визуализации на замороженном изображении
• 8 скоростей воспроизведения кинопетель

Диагностические режимы

EVORAY USS 20 поддерживает полный набор режимов, востребованных в клинической практике:

• цветовой и энергетический допплер
• импульсно-волновой и постоянно-волновой допплер
• панорамное сканирование и ExFOV (Extended Field of View)
• компрессионная эластография

Датчики и конфигурация

Стационарная архитектура USS 20 предусматривает одновременное подключение до четырёх ультразвуковых датчиков. Система совместима с широким ассортиментом датчиков, что позволяет адаптировать конфигурацию аппарата под задачи конкретного кабинета или отделения:

• Рабочая полоса частот: 1,0–7,5 МГц
• Количество элементов: 128
• Радиус кривизны: 50 мм
• Применение: абдоминальные исследования (органы брюшной полости и забрюшинного пространства), общая диагностика.

• Рабочая полоса частот: 4,2–15,0 МГц
• Количество элементов: 128
• Апертура: 38 мм
• Применение: сосуды (в т.ч. сонные артерии), поверхностные органы (ЩЖ, молочные железы), периферические нервы, MSK, ортопедия, яички, лёгочная диагностика, педиатрическая абдоминальная диагностика.

• Рабочая полоса частот: 1,0–6,5 МГц
• Количество элементов: 64
• Применение: кардиология взрослых и детей, транскраниальные исследования (TCI), абдоминальные исследования.

• Рабочая полоса частот: 1,0–6,5 МГц
• Количество элементов: 64
• Применение: кардиология взрослых и детей, транскраниальные исследования (TCI), абдоминальные исследования.

• Рабочая полоса частот: 1,6–8,0 МГц
• Количество элементов: 128
• Применение: 3D/4D в акушерстве, 3D-визуализация абдоминальных структур.

• Рабочая полоса частот: 2,5–13,0 МГц
• Количество элементов: 128
• Радиус кривизны: 10 мм
• Применение: акушерство и гинекология, диагностика предстательной железы, исследования тазового дна.

• Рабочая полоса частот: 3,5–12,0 МГц
• Количество элементов: 128
• Применение: педиатрическая абдоминальная диагностика, педиатрическая кардиология, транскраниальные исследования у детей

Эргономика рабочего места

EVORAY USS 20 оснащён:

• 21,5″ медицинским ЖК-монитором с высоким разрешением и регулируемым углом наклона до 90 см,
• 13,3″ сенсорным командным дисплеем с регулировкой угла наклона,

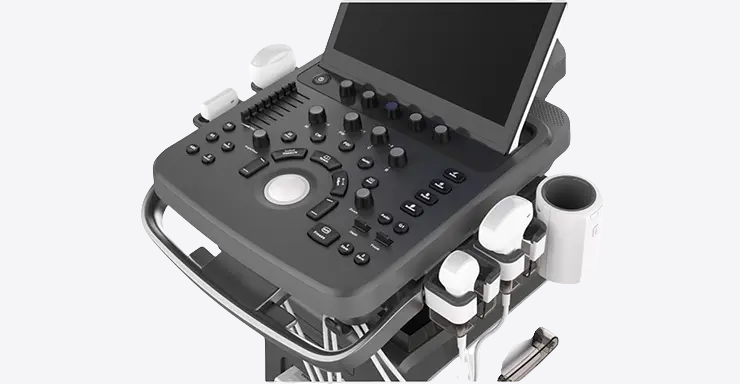

• эргономичной панелью управления с электроприводом регулировки по высоте,
• продуманным расположением зоны TGC,
• встроенным подогревателем геля и держателями кабелей.

Работа с данными и DICOM

Система поддерживает стандарт DICOM 3.0, включая:

• хранилище DICOM - отправка изображения и данных о пациенте на сервер для удаленного хранения
• печать DICOM - отправка изображений на печать на удаленный принтер сервера DICOM
• рабочий список DICOM - для запроса/извлечения хранящейся на сервере информации о пациенте
• DICOM MPPS - для отправки статуса исследования пациента на сервер MPPS, позволяет другим системам своевременно получать информацию о статусе исследования
• запрос/извлечение DICOM - извлечения данных о пациенте с сервера для получения данных по другим исследованиям по данному пациенту
• структурированный отчет - отправка на сервер DICOM структурированного отчета с изображениями

Это упрощает интеграцию EVORAY USS 20 в цифровую инфраструктуру медицинского учреждения.

Области применения

EVORAY USS 20 применяется для:

1. Исследование органов брюшной полости и забрюшинного пространства (печень, почки, селезенка, желудок и кишечник, поджелудочная железа, мочевой пузырь, желчный пузырь и т.д.)
2. Сосудистые исследования
3. Исследование структуры и функции сердца (эхокардиография)
4. Акушерство и гинекология
5. Исследования малых и поверхностных органов (щитовидная железа, лимфатические узлы и т.д.)
6. Исследование мягких тканей, мышц, сухожилий, связок
7. Исследование нервной системы
8. Исследование головного мозга
9. Исследование плевральной полости

Ключевые преимущества EVORAY USS 20

• обеспечьте точность диагностики: новейшие технологии адаптивной оптимизации формируют четкие и детализированные изображения
• обеспечьте точность измерений: автоматическое многократное увеличение изображения зоны интереса для прецизионной установки указателя Caliper во вспомогательном всплывающем окне для проведения высокоточных измерений,
• облегчьте работу Ваших специалистов, в том числе имеющих небольшой опыт проведения УЗИ за счет того, что сканер имеет интуитивно понятный интерфейс, удобное управление режимами и настройками,
• обеспечьте на многие годы непрерывную работу кабинета УЗИ, забудете о ремонтах и выхода из строя как датчиков, так и самого сканера: блоки и узлы сканера разработаны с учетом специфики врачебной практики и рассчитаны на длительное использование
• расширьте спектр оказываемых услуг по УЗИ за счет возможность работы с широким спектром датчиков для исследования различных анатомических областей,
• снимите с себя заботу о техническом обслуживании сканера благодаря наличию у компании EVORAY собственной сервисной службы в различных городах страны!
