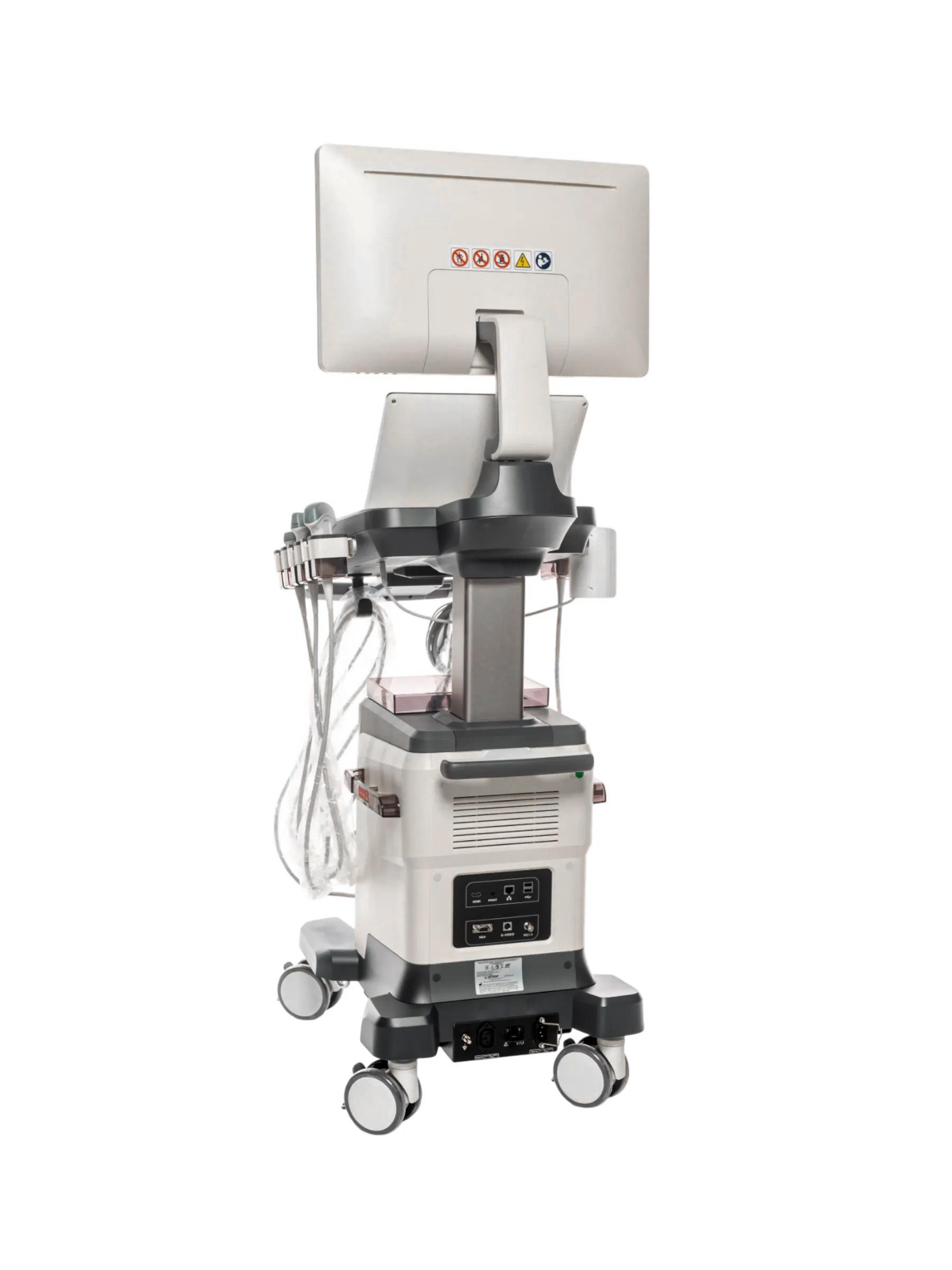

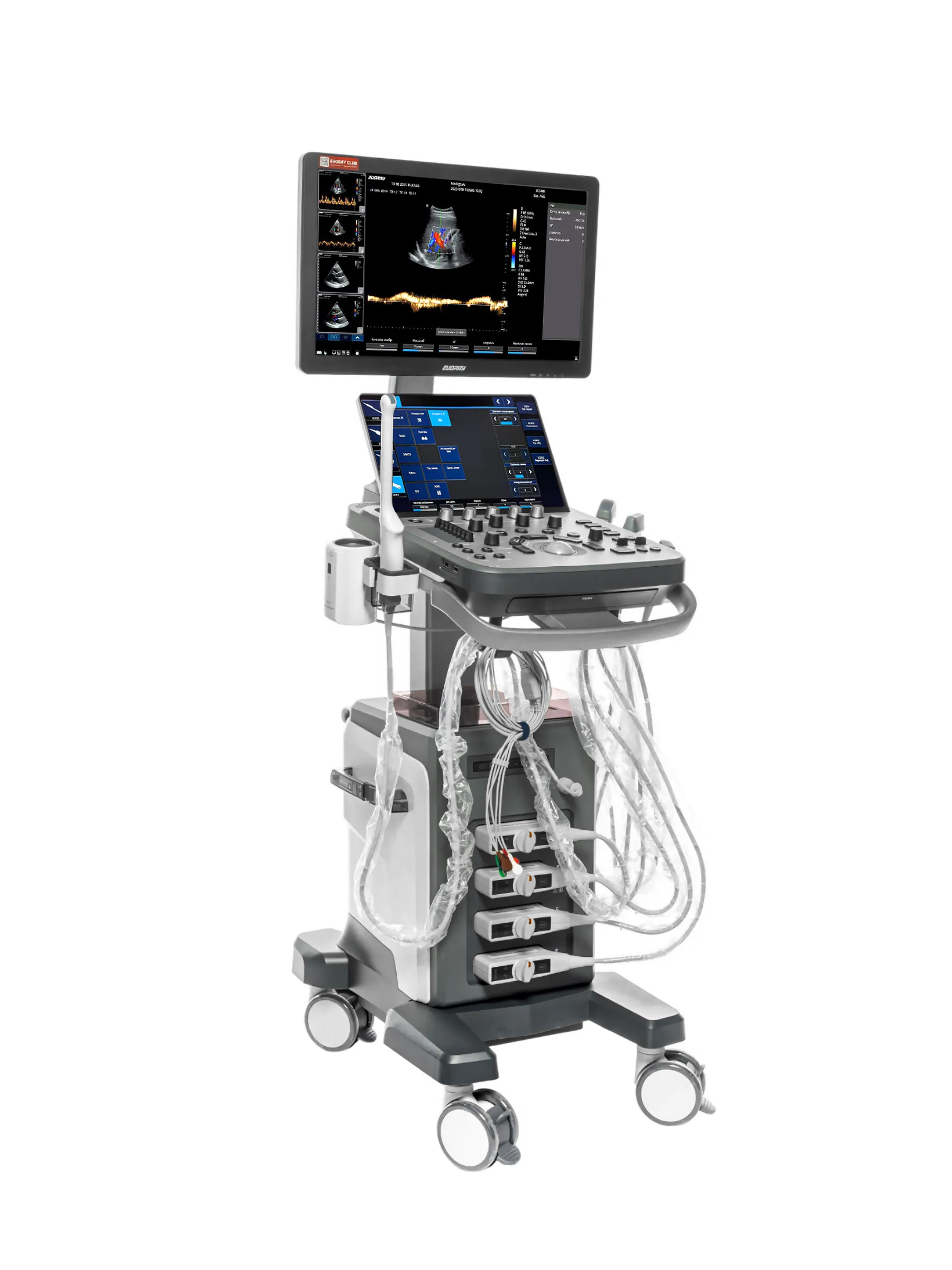

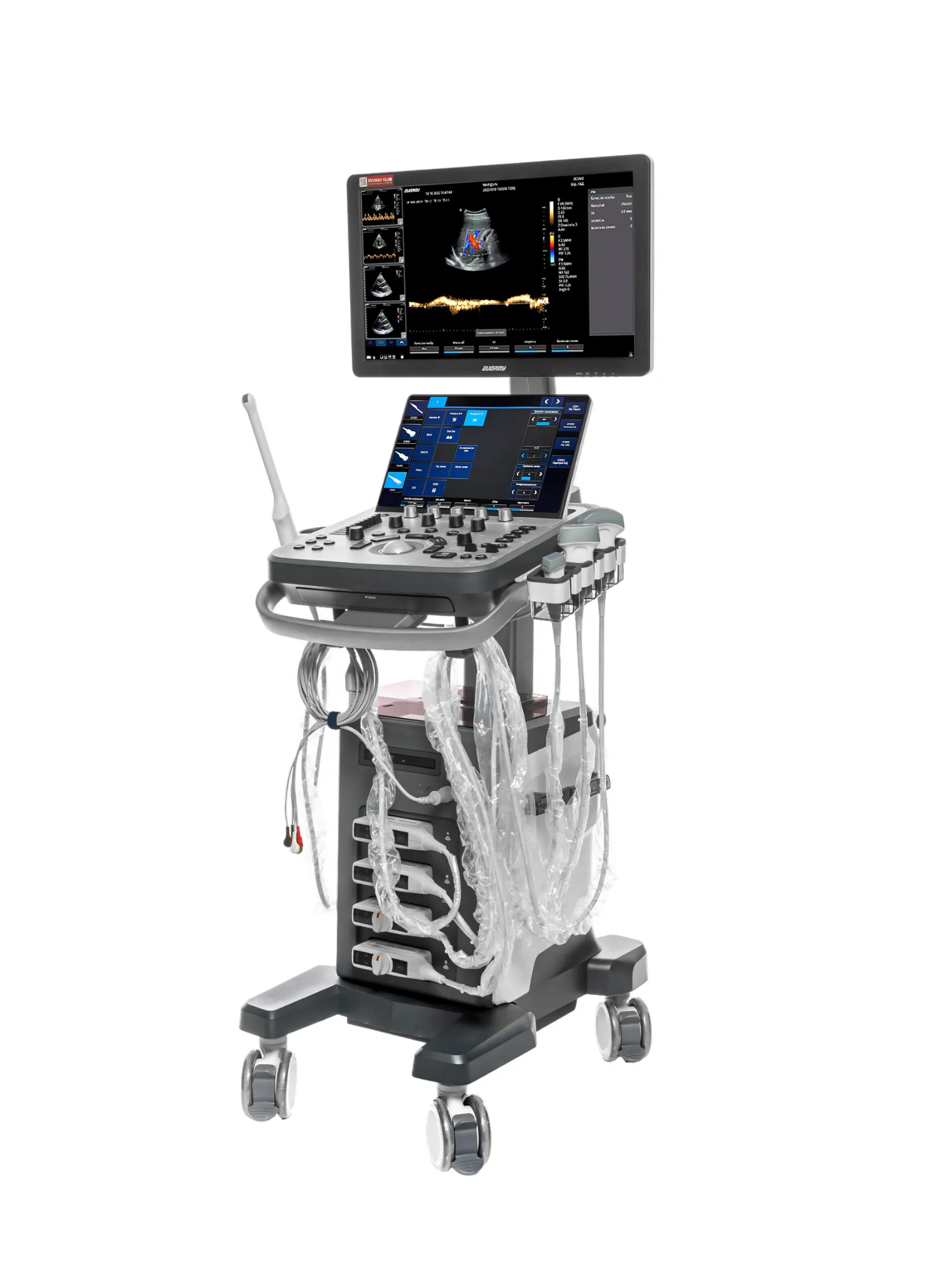

Ультразвуковая система EVORAY USS 40
Аппарат предназначен для медицинских учреждений, где требуется более широкий спектр клинических сценариев и углублённый анализ при сохранении удобства повседневной эксплуатации.
По сравнению с USS 20, система USS 40 предлагает более развитые инструменты количественного анализа, расширенные автоматические измерения и повышенную гибкость настройки визуализации, что повышает клиническую ценность исследований и снижает зависимость результата от индивидуальных настроек оператора.
Платформа обработки изображений uSeed
Как и другие системы серии USS, EVORAY USS 40 построен на инновационной вычислительной платформе uSeed.
Формирование изображений происходит с использованием пользовательских метаданных. Изображения в платформе uSeed сохраняются в виде метаданных для последующей обработки с использованием технологии параллельных вычислений CPU + GPU. Многократно повышена производительность системы и частота кадров при формировании изображений.
Точность диагностики обеспечивают новейшие технологии адаптивной оптимизации, формируя четкие и детализированные изображения.
Высокоточные измерения достигаются за счет автоматического многократного увеличения изображения зоны интереса для прецизионной установки указателя Caliper (Измеритель) во вспомогательном всплывающем окне.
Качество визуализации и алгоритмы оптимизации
EVORAY USS 40 оснащён расширенным набором интеллектуальных алгоритмов обработки изображения, направленных на повышение диагностической точности:
- One Key Imaging Auto Optimization - автоматическая оптимизация изображения по нажатию одной клавиши,
- EFOV (Extended Field of View) - расширение сектора обзора на конвексных и микроконвексных датчиках, трапециевидное сканирование на линейных датчиках,
- Tissue Specific Imaging (TSI) - оптимизация изображения в зависимости от визуализируемой ткани. Интеллектуальная адаптация алгоритма шумоподавления, автоматическая дифференцированная обработка различных зон: ткань органа, граница структур, анэхогенные участки.
- Tissue Harmonic Imaging (THI) - тканевая гармоника обеспечивает повышение качества визуализации.
- Frequency Composite Imaging (FCI) - частотный компаундинг обеспечивает повышение качества визуализации за счет объединения в одно изображение нескольких изображений, полученных на разных частотах излучения.
- Наличие 3 опорных частот в основном режиме и 4 в режиме гармонического сигнала обеспечивают возможность для получения качественного изображения на разных глубинах исследований,
- HPRF (высокая частота повторения импульсов) обеспечивает измерение более высоких скоростей кровотока на глубине
- RawData – возможность работы с «сырыми данными», изменение параметров визуализации на замороженном изображении
- 8 скоростей воспроизведения кинопетель
Диагностические режимы и автоматизация
EVORAY USS 40 поддерживает полный спектр режимов ультразвуковой диагностики:
- Цветовой, энергетический и направленный энергетический допплер
- Цветовой и энергетический допплер
- Панорамное сканирование и EFOV (Extended Field of View)
- Компрессионная эластография
- Автоматизированные измерения (IMT, Auto EF, сосудистые индексы и др.)
Расширенные автоматические функции позволяют ускорить исследования и обеспечить воспроизводимость результатов, особенно при сосудистых и кардиологических обследованиях.
Датчики и конфигурация
Стационарная архитектура EVORAY USS 40 предусматривает одновременное подключение до четырёх датчиков. Система совместима с широкополосными многочастотными датчиками:
Конвексный 3C5PDS (1,0–7,5 МГц, 128 элементов, угол 72°)
Клинические применения:
- Абдоминальные исследования (печень, желчный пузырь, поджелудочная железа)
- Акушерство и гинекология
- Педиатрическая абдоминальная диагностика
- Урология (почки, мочевой пузырь)
- Исследование тазового дна
- Легочная диагностика
Линейный 7L4PDS (4,2–15 МГц, 128 элементов, ширина 38 мм)
- Поверхностные органы (щитовидная железа, молочные железы)
- Диагностика периферических нервов
- Сонография сонных артерий
- Поверхностные структуры
- Мышечно-скелетная система (MSK)
- Педиатрическая абдоминальная диагностика
- Ортопедическая диагностика
- Сосудистая диагностика
- Исследование яичек
- Легочная диагностика
Микроконвексный 6C1PDS (3,5–12 МГц, 128 элементов)
- Педиатрическая абдоминальная диагностика
- Педиатрическая кардиология
- Транскраниальная диагностика у детей
Трансвагинальный 6E1PDS (2,5–13 МГц, 128 элементов, угол 159°)
- Гинекология и акушерство
- Диагностика предстательной железы
- Исследование тазового дна
Фазированный 3P2PA (1,0–6,5 МГц, 64 элемента, угол 90°)
- Кардиология взрослых
- Педиатрическая кардиология
- Транскраниальная диагностика (TCI)
- Абдоминальные исследования
4D датчик 4V4CDS (1,6–8 МГц, 128 элементов, угол 77°)
- 3D/4D акушерская диагностика
- 3D визуализация абдоминальных структур
Это позволяет формировать конфигурацию аппарата под задачи конкретного отделения без компромиссов по функциональности .
Эргономика и организация рабочего места
Рабочее место врача в EVORAY USS 40 спроектировано для длительной клинической эксплуатации:
- 21,5″ медицинский LCD-монитор с высоким разрешением и регулируемым углом наклона до 90 ;
- 13,3″ сенсорный командный дисплей с регулировкой угла наклона;
- эргономичная панель управления с электроприводом регулировки по высоте;
- удобное расположение зоны TGC;
- встроенный подогреватель геля, держатели кабелей и развитые интерфейсы подключения.
В сумме это формирует уровень удобства и оснащения, который не встречается в аппаратах такого класса: мониторы с диагональю 21,5” и 13,3” дюйма, а также электропривод консоли - это отличительные черты моделей классом выше.
Работа с данными и интеграция
EVORAY USS 40 полностью поддерживает стандарт DICOM 3.0, включая:
- Хранилище DICOM - отправка изображения и данных о пациенте на сервер для удаленного хранения
- Печать DICOM - отправка изображений на печать на удаленный принтер сервера DICOM
- Рабочий список DICOM - для запроса/извлечения хранящейся на сервере информации о пациенте
- DICOM MPPS - для отправки статуса исследования пациента на сервер MPPS, позволяет другим системам своевременно получать информацию о статусе исследования
- Запрос/извлечение DICOM - извлечения данных о пациенте с сервера для получения данных по другим исследованиям по данному пациенту
- Структурированный отчет - отправка на сервер DICOM структурированного отчета с изображениями
Это обеспечивает бесшовную интеграцию системы в информационную инфраструктуру клиники.
Области клинического применения
EVORAY USS 40 применяется в следующих направлениях:
- Исследование органов брюшной полости и забрюшинного пространства (печень, почки, селезенка, желудок и кишечник, поджелудочная железа, мочевой пузырь, желчный пузырь и т.д.)
- Сосудистые исследования
- Исследование структуры и функции сердца (эхокардиография)
- Акушерство и гинекология
- Исследования малых и поверхностных органов (щитовидная железа, лимфатические узлы и т.д.)
- Исследование мягких тканей, мышц, сухожилий, связок
- Исследование нервной системы
- Исследование головного мозга
- Исследование плевральной полости
Ключевые преимущества EVORAY USS 40
- обеспечьте точность диагностики: новейшие технологии адаптивной оптимизации формируют четкие и детализированные изображения
- обеспечьте точность измерений: автоматическое многократное увеличение изображения зоны интереса для прецизионной установки указателя Caliper во вспомогательном всплывающем окне для проведения высокоточных измерений,
- облегчите работу Ваших специалистов, в том числе имеющих небольшой опыт проведения УЗИ за счет того, что сканер имеет интуитивно понятный интерфейс, удобное управление режимами и настройками,
- обеспечьте на многие годы непрерывную работу кабинета УЗИ, забудете о ремонтах и выхода из строя как датчиков, так и самого сканера: блоки и узлы сканера разработаны с учетом специфики врачебной практики и рассчитаны на длительное использование
- расширьте спектр оказываемых услуг по УЗИ за счет возможность работы с широким спектром датчиков для исследования различных анатомических областей,
- снимите с себя заботу о техническом обслуживании сканера благодаря наличию у компании EVORAY собственной сервисной службы в различных городах страны!
