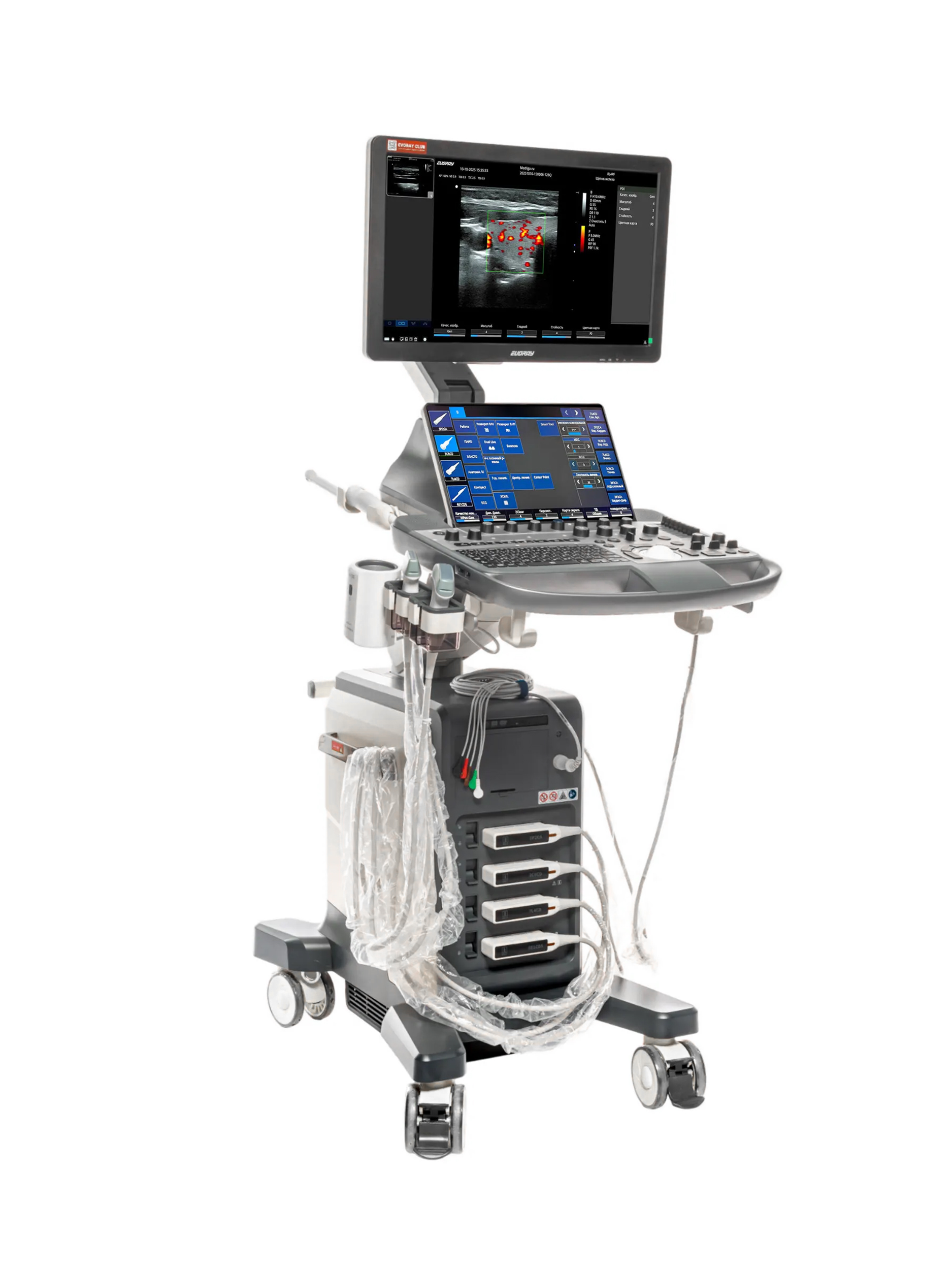

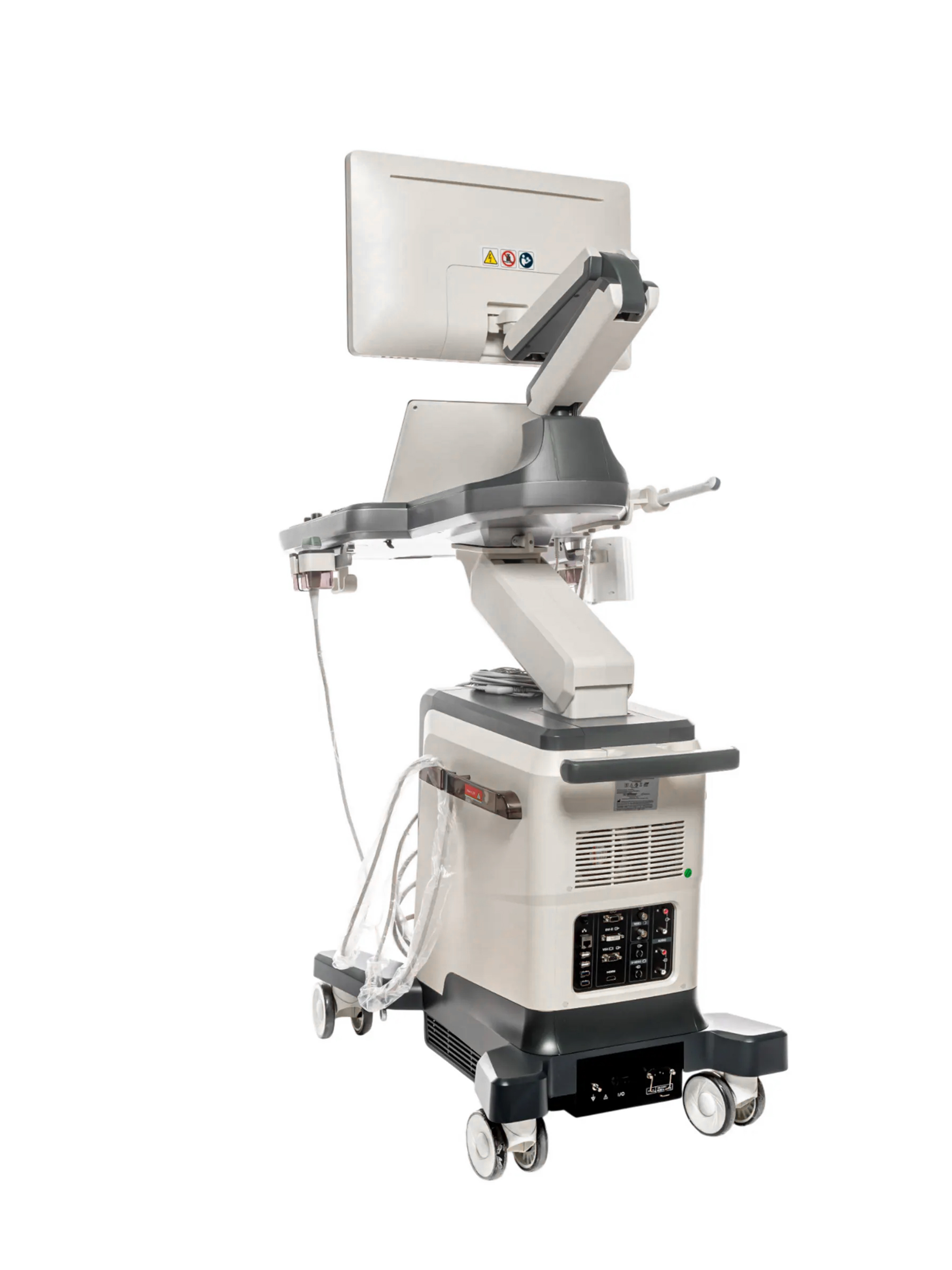

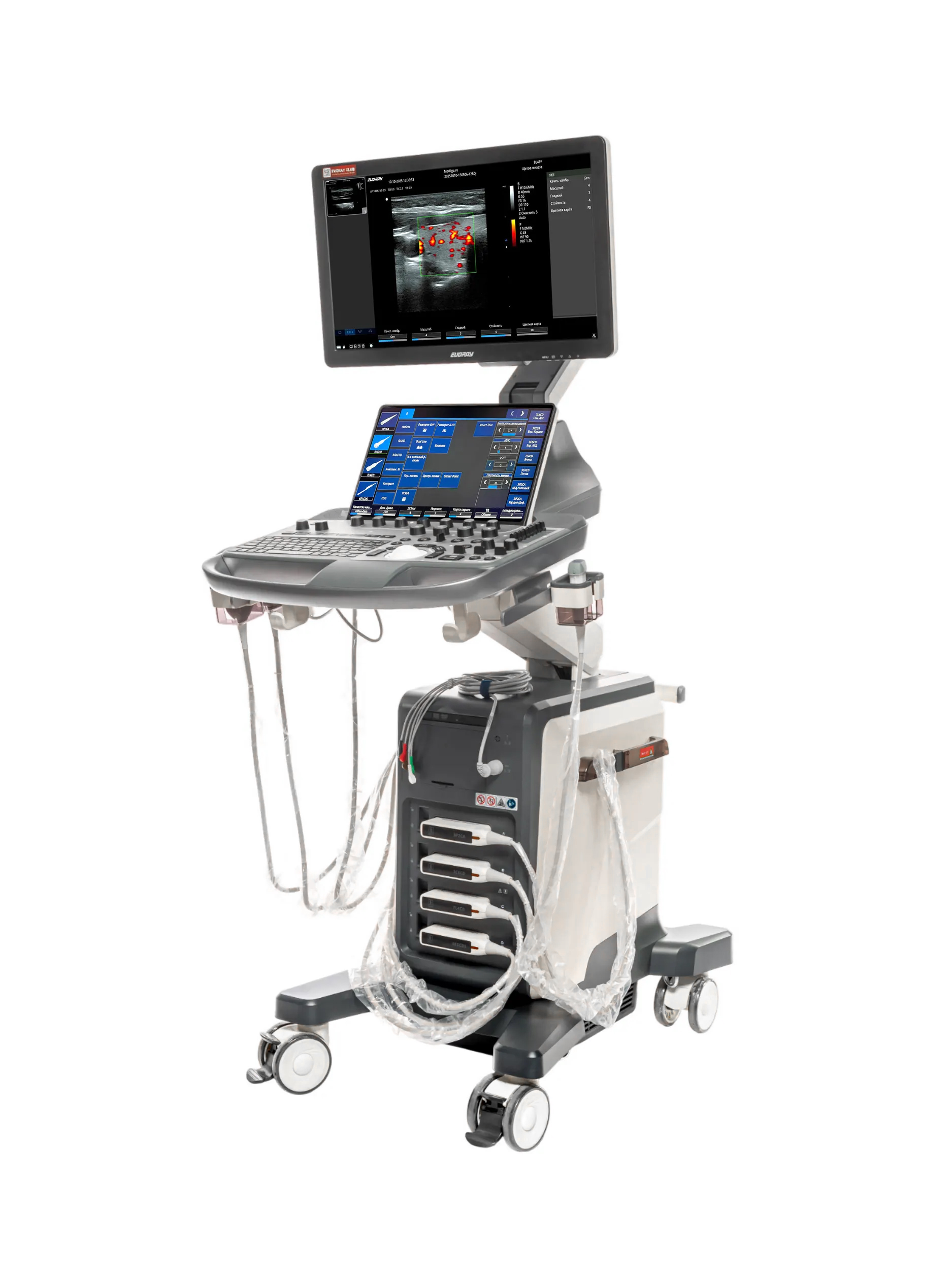

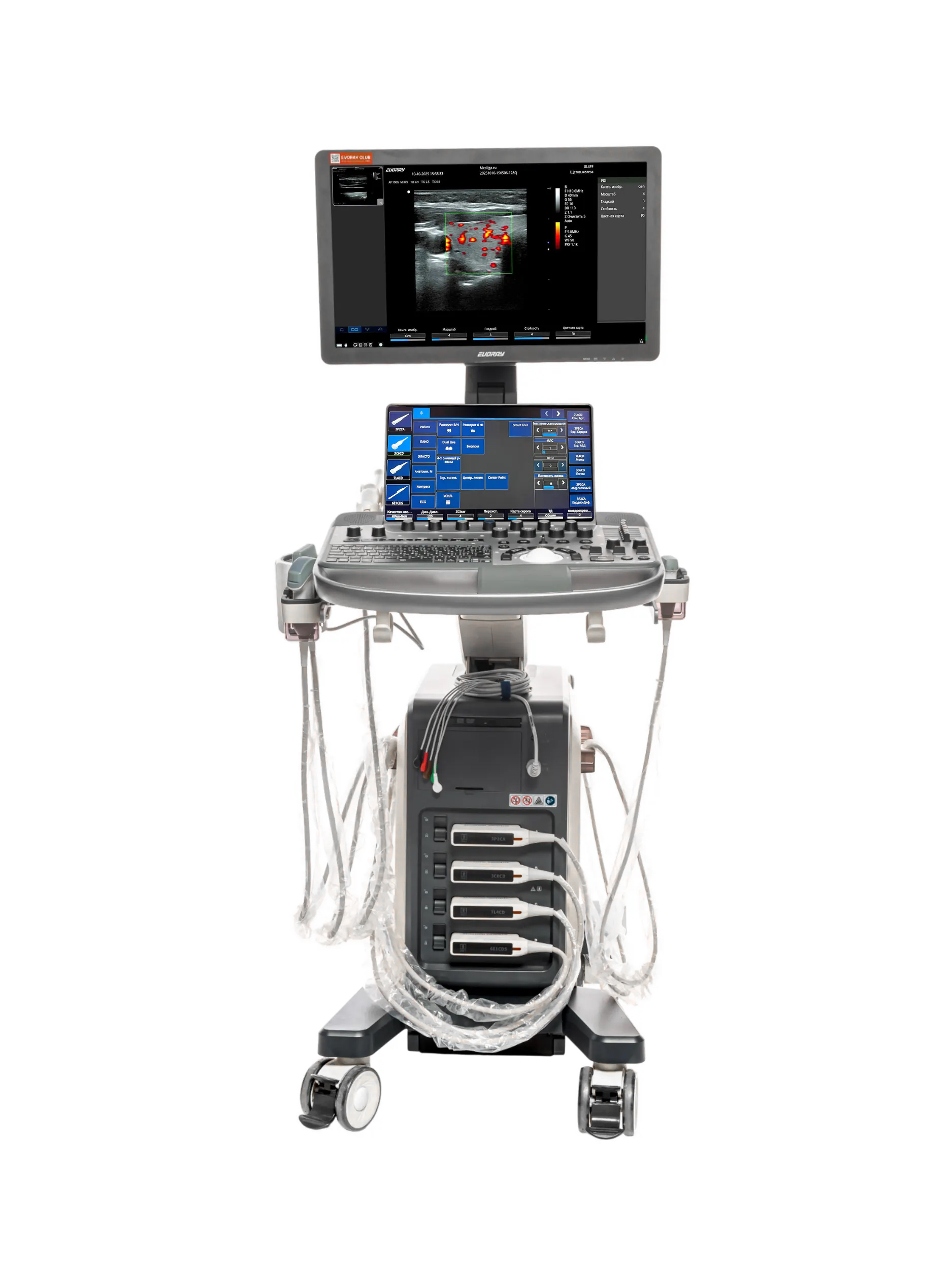

Ультразвуковая система EVORAY USS 60
Данный аппарат подходит для максимально эффективной диагностики как в небольших медицинских центрах, так и в крупных многопрофильных клиниках.
EVORAY USS 60 обеспечивает точную диагностику и измерения на основе инновационной платформы uSeed.
Формирование изображений происходит с использованием пользовательских метаданных. Изображения в платформе uSeed сохраняются в виде метаданных для последующей обработки с использованием технологии параллельных вычислений CPU + GPU. Многократно повышена производительность системы и частота кадров при формировании изображений.
Точность диагностики обеспечивают новейшие технологии адаптивной оптимизации, формируя четкие и детализированные изображения.
Высокоточные измерения достигаются за счет автоматического многократного увеличения изображения зоны интереса для прецизионной установки указателя Caliper (Измеритель) во вспомогательном всплывающем окне.
Качество визуализации и интеллектуальные алгоритмы
EVORAY USS 60 оснащён расширенным набором алгоритмов обработки изображения и подавления артефактов:
- One Key Imaging Auto Optimization - автоматическая оптимизация изображения по нажатию одной клавиши,
- EFOV (Extended Field of View) - расширение сектора обзора на конвексных и микроконвексных датчиках, трапециевидное сканирование на линейных датчиках,
- Tissue Specific Imaging (TSI) - оптимизация изображения в зависимости от визуализируемой ткани. Интеллектуальная адаптация алгоритма шумоподавления, автоматическая дифференцированная обработка различных зон: ткань органа, граница структур, анэхогенные участки.
- Tissue Harmonic Imaging (THI) - тканевая гармоника обеспечивает повышение качества визуализации.
- Frequency Composite Imaging (FCI) - частотный компаундинг обеспечивает повышение качества визуализации за счет объединения в одно изображение нескольких изображений, полученных на разных частотах излучения.
- Наличие 3 опорных частот в основном режиме и 4 в режиме гармонического сигнала обеспечивают возможность для получения качественного изображения на разных глубинах исследований,
- HPRF (высокая частота повторения импульсов) обеспечивает измерение более высоких скоростей кровотока на глубине
- RawData – возможность работы с «сырыми данными», изменение параметров визуализации на замороженном изображении
- 8 скоростей воспроизведения кинопетель
Диагностические режимы и автоматизация
EVORAY USS 60 поддерживает полный спектр современных режимов ультразвуковой диагностики:
- цветовой и энергетический допплер
- импульсно-волновой и постоянно-волновой допплер
- HR-Flow и zMicroFlow для визуализации мелких сосудов и низкоскоростного кровотока
- панорамное сканирование и ExFOV (Extended Field of View)
- компрессионная эластография
- RIMT - радиочастотный метод измерения толщины комплекса интима-медиа, который до 20 раз точнее классического метода
- AutoBladder - функция автоматического измерения мочевого пузыря
- AutoFLC - функция автоматического подсчёта фолликулов
- AutoEF - ПО для расчета фракции выброса по методу Симпсона
Автоматизация измерений сокращает время исследования и повышает воспроизводимость результатов между разными операторами.
Датчики и конфигурация
Стационарная архитектура EVORAY USS 60 предусматривает одновременное подключение до четырёх датчиков. Система совместима с широкополосными многочастотными датчиками:
Конвексный 3C6CD (2,0–7,2 МГц, 128 элементов, угол 72°)
Клинические применения:
- Абдоминальные исследования (печень, желчный пузырь, поджелудочная железа)
- Акушерство и гинекология
- Педиатрическая абдоминальная диагностика
- Урология (почки, мочевой пузырь)
- Исследование тазового дна
- Легочная диагностика
Линейный 7L4CD (4,0–12,5 МГц, 128 элементов, ширина 38 мм)
- Поверхностные органы (щитовидная железа, молочные железы)
- Диагностика периферических нервов
- Сонография сонных артерий
- Поверхностные структуры
- Мышечно-скелетная система (MSK)
- Педиатрическая абдоминальная диагностика
- Ортопедическая диагностика
- Сосудистая диагностика
- Исследование яичек
- Легочная диагностика
Микроконвексный 6C1CD (4,5–7,0 МГц, 128 элементов)
- Педиатрическая абдоминальная диагностика
- Педиатрическая кардиология
- Транскраниальная диагностика у детей
Трансвагинальный 6E1CDS (2,5–8,5 МГц, 128 элементов, угол 159°)
- Гинекология и акушерство
- Диагностика предстательной железы
- Исследование тазового дна
Фазированный 3P2CA (2,0–6,4 МГц, 64 элемента, угол 90°)
- Кардиология взрослых
- Педиатрическая кардиология
- Транскраниальная диагностика (TCI)
- Абдоминальные исследования
4D датчик 4V4CDS (1,6–8 МГц, 128 элементов, угол 77°)
- 3D/4D акушерская диагностика
- 3D визуализация абдоминальных структур
Эргономика и рабочее место врача
EVORAY USS 60 оснащён эргономичным рабочим местом, рассчитанным на длительную клиническую эксплуатацию:
- 21,5″ медицинский LCD-монитор с высоким разрешением и регулируемым углом наклона до 90 ;
- 13,3″ сенсорный командный дисплей с регулировкой угла наклона;
- Функциональная панель управления с пневмоприводом регулировки по высоте;
- Удобное расположение зоны TGC;
- Большое количество физических элементов управления на панели управления
- Встроенный подогреватель геля и держатели кабелей;
- Развитые интерфейсы подключения и сетевой интеграции.
Работа с данными и интеграция
EVORAY USS 60 полностью поддерживает стандарт DICOM 3.0, включая:
- Хранилище DICOM - отправка изображения и данных о пациенте на сервер для удаленного хранения
- печать DICOM - отправка изображений на печать на удаленный принтер сервера DICOM
- рабочий список DICOM - для запроса/извлечения хранящейся на сервере информации о пациенте
- DICOM MPPS - для отправки статуса исследования пациента на сервер MPPS, позволяет другим системам своевременно получать информацию о статусе исследования
- запрос/извлечение DICOM - извлечения данных о пациенте с сервера для получения данных по другим исследованиям по данному пациенту
- структурированный отчет - отправка на сервер DICOM структурированного отчета с изображениями
Отличительной особенностью аппарата EVORAY USS 60 является обмен исследованиями по QR-коду. Сканер формирует QR-код, который можно отсканировать смартфоном/планшетом и оперативно передать ключевые материалы исследования — изображения, кинопетли и отчёт — для обсуждения с коллегами. Это упрощает консилиум и дистанционную экспертную поддержку: данные уходят сразу “с аппарата”, без флешек и лишних шагов, ускоряя принятие клинических решений и повышая согласованность команды.
Области клинического применения
EVORAY USS 60 применяется в следующих направлениях:
- Исследование органов брюшной полости и забрюшинного пространства (печень, почки, селезенка, желудок и кишечник, поджелудочная железа, мочевой пузырь, желчный пузырь и т.д.)
- Сосудистые исследования
- Исследование структуры и функции сердца (эхокардиография)
- Акушерство и гинекология
- Исследования малых и поверхностных органов (щитовидная железа, лимфатические узлы и т.д.)
- Исследование мягких тканей, мышц, сухожилий, связок
- Исследование нервной системы
- Исследование головного мозга
- Исследование плевральной полости
Ключевые преимущества EVORAY USS 60
- обеспечьте точность диагностики: новейшие технологии адаптивной оптимизации формируют четкие и детализированные изображения
- обеспечьте точность измерений: автоматическое многократное увеличение изображения зоны интереса для прецизионной установки указателя Caliper во вспомогательном всплывающем окне для проведения высокоточных измерений,
- облегчите работу Ваших специалистов, в том числе имеющих небольшой опыт проведения УЗИ за счет того, что сканер имеет интуитивно понятный интерфейс, удобное управление режимами и настройками,
- обеспечьте на многие годы непрерывную работу кабинета УЗИ, забудете о ремонтах и выхода из строя как датчиков, так и самого сканера: блоки и узлы сканера разработаны с учетом специфики врачебной практики и рассчитаны на длительное использование
- расширьте спектр оказываемых услуг по УЗИ за счет возможность работы с широким спектром датчиков для исследования различных анатомических областей,
- снимите с себя заботу о техническом обслуживании сканера благодаря наличию у компании EVORAY собственной сервисной службы в различных городах страны!
Первые отзывы врачей об EVORAY USS 60
Первые врачи, уже успевшие поработать на EVORAY USS 60, отмечают, что аппарат оставляет очень цельное и «практичное» впечатление — в нём много решений, которые действительно упрощают ежедневную работу.
В первую очередь специалисты выделяют удобную панель управления: большое количество физических клавиш и органов контроля позволяет быстро менять ключевые параметры исследования «на ощупь», не отвлекаясь от изображения. По отзывам врачей, это особенно ценно на фоне тренда, когда часть производителей переносит управление на сенсорный экран, сокращая число аппаратных элементов.
Отдельного внимания заслуживает качество визуализации на линейном датчике — врачи отмечают уверенную работу при исследованиях щитовидной железы, поверхностных сосудов и других поверхностно расположенных структур. Также положительно оценили радиочастотный метод измерения толщины комплекса интима–медиа (IMT), который, по опыту пользователей, обеспечивает существенно более высокую точность по сравнению с классическим подходом.
Высокие оценки получил и конвексный датчик — за стабильную картинку в исследованиях органов брюшной полости. Для задач акушерства и гинекологии врачи отмечают хорошую визуализацию при работе внутриполостным датчиком, что важно для рутинного потока и воспроизводимости результатов.
В практической работе отдельно подчеркнули востребованные автоматические функции, в том числе автоподсчёт фолликулов и автоматическое измерение объёма мочевого пузыря — как инструменты, которые экономят время и повышают стандартизацию протокола.
