Ультразвуковой сканер U2

Ультразвуковой сканер U2

U2– это универсальная ультразвуковая система с функцией цветового Допплера, предназначенная для удовлетворения потребностей врачей в высококачественном УЗИ изображении. Благодаря передовой технологии обработки сигнала, U2 обеспечивает исключительное качество изображения и бескомпромиссные возможности диагностики.

• Высококачественное 3D - трехмерное УЗИ в реальном времени (4D УЗИ), позволит предоставлять Вашим пациентам  снимки или видео с объемным изображением высокого качества!

Особенности и преимущества

Передовые технологии визуализации

 • Адаптивное уменьшение зернистости изображения улучшает контрастное BMW разрешение при сохранении высокой четкость разрешения

 • Фазо- инверсная гармоника снижает шум и помехи для получения оптимального качества изображения

 • Улучшение изображения путем сканирования объекта под разными углами

 • Технология мульти-луч

 • Высокая частота кадров в режимах, включая цветовой Допплер

Удобный рабочий процесс

 • Интуитивно понятная панель управления упрощает процесс обучения

 • Быстрая настройка параметров в соответсвии с типом пацаента и предпочтениями в визуализации

Мульти-частотная технология датчика

 • Несколько 2-D, гармонические и цветовые частоты увеличивает датчика утилиты

Поддерживаемые приложения

 • Брюшная полость, акушерство, гинекология, поверхностные органы, мышцы, сосуды, урология, кардиология, педиатрия

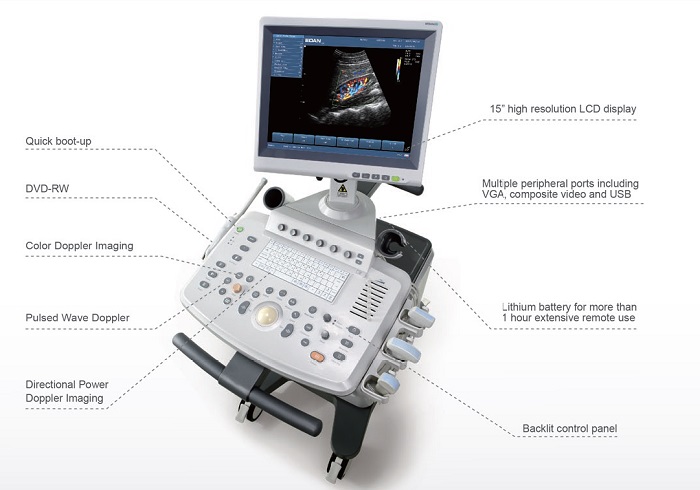

Мобильная стойка

 • Быстрое время загрузки

 • Встроенный литий-ионный аккумулятор

 • 15-дюймовый ЖК-монитор с высоким разрешением

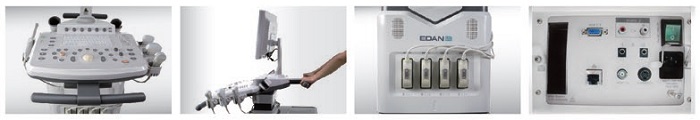

 • Порты для подключения периферийных устройств

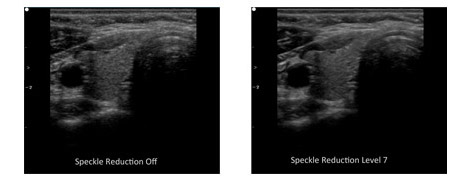

Технология адаптивного уменьшения зернистости изображения

Данная технология производит обработку изображения в режиме реального времени для улучшения визуализации нормальной анатомии и патологии за счет уменьшения зернистости. Технология адаптивного снижения зернистости использует алгоритм анизотропной фильтрации. Эта технология обработки изображения различает зону шума от диагностической картинки и обеспечивает комплекс фильтрации, тем самым улучшая качество изображения.

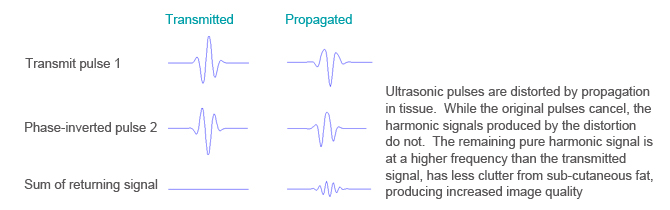

Фазовая-инверсная тканевая гармоника

Гармонические сигналы формируются непосредственно в теле человека после начала распространения ультразвуковых волн тем самым уменьшается количество возможных артефактов от жировых структур Следовательно, изображение, сформированное с использованием только гармонического сигнала будет иметь меньше помех и может быть более точно. С технологий фазовой-инверсной гармонике, пары ультразвуковых импульсов испускаются в противоположных фазах.Когда сигналы, полученные от перевернутых импульсов складываются, основные компонентысигнала удаляются и остается только гармонический сигнал. Это создает изображение, которое является чисто гармоническим с уменьшенным количеством помех и артефактов, которые ухудшают качество изображения.

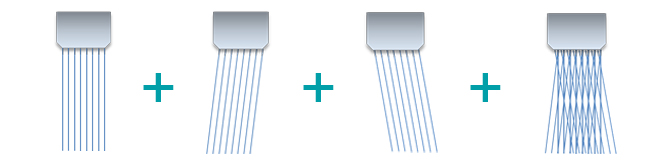

Улучшенное изображение путем сканирования объекта под разными углами

Данная технология заключается в получении изображения улучшенного качества путем объединения нескольких УЗ изображений. УЗ изображение формируется как от прямонаправленных волн, так и от волн, которые электронным способом испускаются под углом от датчика. Различные уровни отклонения могут быть использованы для получения нескольких изображений. Зернистость в этих составных изображенях будет отличаться из-за электронного отклонения, но макроскопические изменения - как например изменения яркости, вызванные поражением печени - будут разделены между составными изображенями. Комбинируя изображения, зернистость уменьшается, а контрастность изображения повышается.

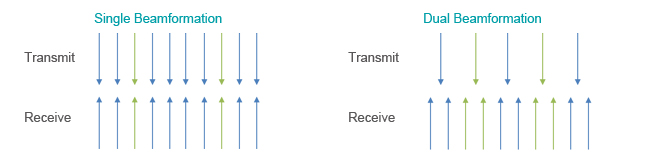

Технология мульти-луч

Ультразвуковые системы используют УЗ лучи, сфокусировынные электронным способом для получения изображения высокого пространственного разрешения. Датчик испускает лучи с задержкой, которые суммируются в системе для получения сфокусированного пучка ультразвука. Те же лучи могут испускаться с различной задержкой и объединяться для формирования мульти- лучей. Благодаря этому, пространственное разрешение может быть улучшено без снижения частоты кадров или частота кадров может быть увеличена без снижения разрешения. Как будет показано ниже, благодаря функции формирования двойного луча, можно получить тоже количество отраженный лучей при в 2 раза сокращенном количестве испускаемых лучей, таким образом, получаем удвоение частоты кадров.

В конструкции УЗИ сканера U2 применены современные цифровые технологии: TSI, THI, DBF, DRF, RDA, DUF, DA, eClear, mBeam, EHCI , которые позволяют получить изображение высокого качества.

Особая обработка изображения тканей (TSI), гармоническая обработка изображения тканей (THI), цифровое формирование луча (DBF), динамическое фокусировка приема (DRF), динамическая диафрагма в реальном времени (RDA), динамическое частотное сканирование (DUF), динамическая аподизация (DA), подавление зернистости изображения (SpeckleResistance) (eClear), многолучевое формирования изображения ( mBeam ), а также Phased Inversion Harmonic Compound Imaging (режим раскачки УЗ-луча)(eHCI)

Особенности и Техническое описание УЗИ сканера U2:

• •  • EDAN УЗИ U2
  •  • Дисплей 15 "TFT-LCD с высоким разрешением
  •  • Разрешение: 1024 x 768 пикселей
  •  • Дисковое пространство: 504Мб (способность сохранять изображения на жесткий диск или USB)
  •  • Режимы отображения: B, B + B, 4B, B + M, M, B + PDI / DPDI и B + PDI / DPDI / + PW
  •  • Количество градаций серого: 256
  •  • Функция псевдоцвет
  • •  • Интуитивно понятное управление на русском языке
  •  • Регулировка яркости и контрастности
  •  • Допплер: Цветной Допплер PW, PDI (Power Doppler томография), DPDI (Directional Power Doppler )
  • тканевая гармоника
  •  • USB порт для передачи данных
  •  • Встроенная перезаряжаемая аккумуляторная батарея Li-ion
  •  • 4 разъема для датчиков (два активных)
  •  • Удобные клавиатура и функциональные клавиши (например, для хранения, создания пациента и т.д.)
  •  • Сохранение  исследований на диске и ПК или сервера DICOM
  •  • Возможность выполнения биопсии
  •  • Внутренняя память для хранения базы данных пациентов с результатами
  •  • Возможность распечатать исследования с помощью видео принтера  или обычного лазерного принтера
  •  • Размеры: 919 х 534 х 1270mm (Д х Ш х В)
   • Вес: 60 кг

Измерения и вычесления:

• Измерения: расстояние, площадь, периметр, объем, соотношение (коэффициент), углы α и β, индикаторы,% стеноза, частота сердечных сокращений, объем камер сердца, время, акушерские: BPD, CRL, HC, AC GS, FL, EFW по , Hadlock, гинекологические (матка, шейка матки, эндометрия, ovariorum) и урология (остаточная моча, объем простаты, PPSA и т.д.)
•
•  Пакеты программ: Общий, периферические сосуды, гинекологические, акушерство, урология, малые органы, кардиология, педиатрия.

Стандартная комплектация УЗИ аппарата U2:

 • Основной блок U2 в полном комплекте, включая стойку

 • ЖК дисплей 15 TFT- с высоким разрешением

 • Набор креплений и соединительных кабелей

 • Клавиатура, гель

 • Руководство использования

 • Конвексный датчик C352UB: 2,5 / 3,5 / 4,5 / H5.0 / H5.4 МГц

    Применение: акушерские/гинекологические, абдоминальные, педиатрические, урологические исследования

Дополнительное оборудование:

• Линейный датчик L742UB: 8 / 9.5 / 11.0 / H13.0 / H13.4 МГц

• Линейный датчик L1042UB: 8,0 / 9,5 / 11,0 / H13.0 / H13.4 МГц

• Линейный датчик L552UB: 4,5 / 5,5 / 6,5 / H5.6 / H6.0 МГц

• Эндовагинальный датчик  E612UB: 5,5 / 6,5 / 7,5 / H9.0 / H9.4 МГц

• Микроконвексный датчик C6152UB: 5,5 / 6,5 / 7,5 / H9.0 / H9.4 МГц

• Микроконвексный датчик C612UB: 5,5 / 6,5 / 7,5 / H9.0 / H9.4 МГц

• Микроконвексный датчик C422UB:  3,0 / 4,0 / 5,0 / H5.0 / H5.4 МГц

• Набор для биопсии
• Ножная педаль
• Монитор 19 дюймов
• Видеопринтер
• Лазерный принтер,
• DICOM
