В современных реалиях качественная диагностика и успешное лечение невозможны без применения высокотехнологичного оборудования. Это относится ко всем направлениям медицины, и отоларингология не является исключением. В перечень незаменимых для выявления заболеваний носа, горла и органов слуха приборов входят микроскопы. Увеличивая изображение в 20-40 раз, микроскоп не только повышает точность диагностических процедур, но и позволяет выполнять сложные операции, связанные с лор-патологиями.
В данном разделе представлены лор-микроскопы от ведущих отечественных и зарубежных производителей.
Назначение и область применения оборудования
Лор-микроскоп представляет собой компактный прибор с мощной оптикой, предназначенный для получения увеличенных изображений уха, носа и горла. В отличие от обычных лабораторных устройств,лор-приборы оснащены качественной механикой, благодаря чему они более манёвренные и стабильные в любом положении.
Конструктивно прибор состоит из следующих элементов:
- опорной конструкции в виде устойчивого основания для лёгкого перемещения и позиционирования;
- системы освещения – ярких ламп для подсвечивания исследуемой области;
- оптической системы – специальных линз, обеспечивающих многократное увеличение;
- системы интеграции с камерой.
Главная особенность лор-микроскопов заключается в способности увеличивать даже очень мелкие структуры, сохраняя чёткость деталей. В отоларингологии, как правило, применяются стереомикроскопы, формирующие объемное восприятие изображения. Настраивая прибор на различные уровни увеличения, врач может рассмотреть ткани, кровеносные сосуды, другие структуры.
Лор-микроскопы существенно повышают качество диагностики, помогая идентифицировать различные патологические изменения, в том числе опухоли с точным определением их границ. Приборы незаменимы при проведении хирургических операций: за счёт системы яркого освещения и мощного увеличения врач может максимально чётко видеть операционное поле. Как результат – точность выполнения манипуляций и минимальный риск повреждения здоровых тканей.
Варианты исполнения
В зависимости от назначения различают следующие виды микроскопов:
- диагностические – компактные устройства с высоким качеством изображения, позволяющие исследовать узкие и труднодоступные участки уха, горла и носа;
- операционные – приборы с максимально увеличивающей оптикой, широким полем зрения и настраиваемым фокусным расстоянием, предназначенные для проведения сложных операций на структурах уха, горла и носа с высокой точностью;
- мультифункциональные – универсальные модели, которые могут использоваться не только в отоларингологии, но и при других микрохирургических вмешательствах.
По способу крепления микроскоп может быть:
- настенным;
- настольным;
- потолочным;
- напольным;
- интегрированным в лор-комбайн.
По типу конструкции прибор может быть портативным или стационарным.
В современных моделях микроскопов используется люминесцентное или галогеновое освещение, которое не искажает естественные цвета тканей и обеспечивает точность цветовосприятия. Оптоволоконное освещение создаёт световое поле без теней, что особенно важно при проведении операций. Для бесперебойной работы и обеспечения безопасности пациентов в устройствах предусмотрены запасные источники света и система регулировки интенсивности освещения.
Медицинское оборудование от ESM
Компания ESM – надёжный поставщик оборудования для медицинских учреждений различного уровня. В нашем каталоге представлено всё, что необходимо для оснащения крупных клиник, районных больниц и небольших фельдшерских пунктов. Необходим качественный и функциональный лор-микроскоп? Вы можете приобрести его на выгодных условиях, выбрав модель с подходящими характеристиками. Менеджеры компании ответят на все интересующие вопросы и помогут оформить заказ. К услугам наших покупателей – консультативная поддержка, гарантийное и постгарантийное обслуживание, доставка в регионы.
Лучшие модели
Диагностический лор-микроскоп Atmos iView – инновационный прибор на основе светодиодов, предназначенный для широкого спектра отоларингологических исследований. Микроскоп соответствует высочайшим стандартам в отношении яркости света, глубины и резкости изображения. Инновационное светодиодное освещение вместе с качественной оптикой, HD-камерой и специальным фильтром обеспечивает оптимальное пространственное восприятие и непревзойденное контрастное отображение сосудов на слизистой оболочке.
Преимущественные характеристики:
- пятиступенчатое увеличение с возможностью точной ручной фокусировки;
- оптимизированный 3D-эффект благодаря большой стереобазе;
- отсутствие шума и вибраций во время работы за счёт пассивного охлаждения без вентилятора;
- эргономичная и интуитивно понятная панель управления, которая позволяет контролировать все функции прибора, не отвлекаясь от процесса исследований;
- специальная резьба на головке прибора, обеспечивающая быструю и простую замену объективов и рукояток.
В микроскопе Atmos iView предусмотрен режим стробоскопии, позволяющий детально исследовать голосовые связки. Оборудование можно подключать к персональному компьютеру и хранить данные исследований в архивной базе.

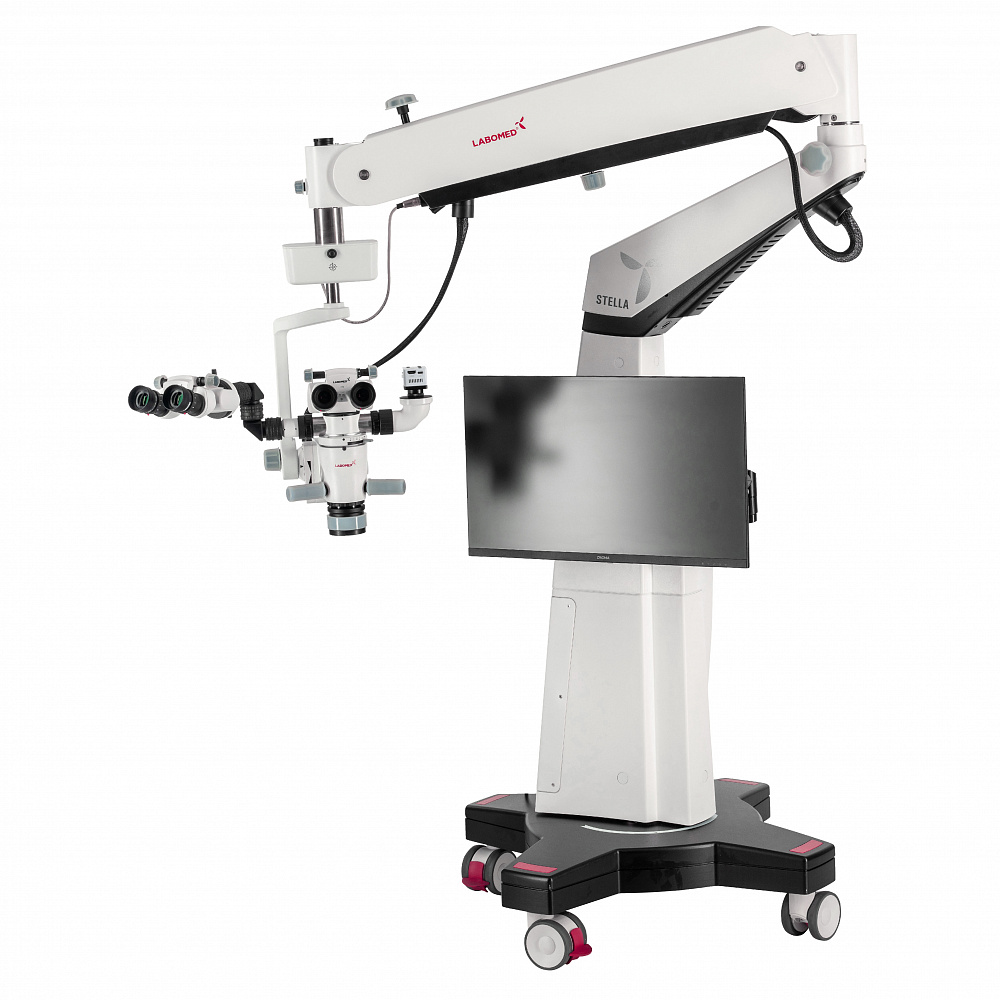

Хирургический микроскоп STELLA – многофункциональный прибор для проведения самых различных операций с максимальным комфортом для врача и пациента. Микроскоп обеспечивает превосходную освещённость операционного поля. Благодаря широкому диапазону увеличения все манипуляции выполняются с высокой точностью. Данная модель спроектирована на базе инновационной системы треугольных колонн, которые поворачиваются вместе с рычагом, равномерно распределяя вес конструкции и сохраняя почти идеальный центр тяжести для работы без вибраций.
Преимущественные характеристики:
- моторизированное 10-позиционное ножное управление, которое позволяет легко менять направление движений по осям X, Y и Z;
- бесшумный моторный привод для плавного перемещения оптической головки по осям;
- апохроматический объектив NuVar с переменным рабочим расстоянием F=200-400 мм, который обеспечивает превосходную глубину резкости;
- удобно размещённый в плече светодиодный источник света, обеспечивающий холодное, чёткое ярко-белое освещение;
- большой выбор комплексов для визуализации процесса и ведения протокола операции в фото- или видеоформате: адаптер для фотоаппаратов Sony, Canon и Nikon, универсальный адаптер для всех моделей смартфонов;
- мост с прямым тубусом для наблюдения за операцией непосредственно через окуляры (место ассистента).
За счёт специализированных фильтров прибор обладает расширенной функциональностью. Микроскоп STELLA может использоваться для выполнения операций в спинальной, реконструктивной, нейро- и лор-хирургии.

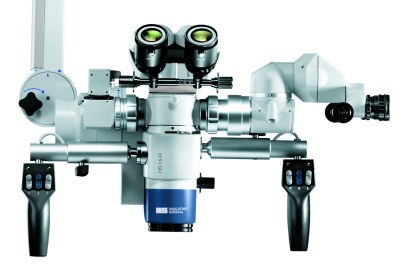

Операционный лор-микроскоп премиум-класса Hi-R – инновационная микрохирургическая система, соответствующая самым высоким стандартам качества. Прибор, построенный на базе сверхточного микроскопа и новейшего напольного штатива FS 5-33, обладает рядом уникальных характеристик. Апохроматическая оптика обеспечивает сверхточную и максимально контрастную цветопередачу с высоким разрешением. Благодаря оптимальному расстоянию между оптическими каналами микроскопа (25 мм) в окулярах формируется качественная трёхмерная картинка с объективным восприятием операционного поля.
Преимущественные характеристики:
- непревзойдённая точность позиционирования и удержание микроскопа в постоянном балансе за счёт уникальной технологии SensoServo;
- практически полное отсутствие вибраций;
- интегрированная в корпус микроскопа лепестковая диафрагма для регулировки глубины резкости изображения во время операции;
- оптический когерентный томограф iOCT для сканирования тканей на глубине 0,5-3 мм, который обеспечивает визуализацию срезов в реальном времени на небольшом дисплее над окулярами или проецирует их прямо в окуляры хирурга.
Опционально микроскоп может оснащаться модулями флюоресцентной ангиографии ICG и нейроонкологии ALA, а также инжекцией в окуляры с высоким разрешением.
Рекомендации по выбору
Главный критерий выбора микроскопа – назначение: хирургический или диагностический. Все остальные параметры касаются оптической системы. Обратите внимание на:
- кратность увеличения – от 4х до 40х;
- систему изменения увеличений – она должна быть как минимум пятиступенчатой;
- настройку диоптрий – оптимальным считается +-5 D;
- межзрачковое расстояние – от 50 до 75 мм с возможностью индивидуальной регулировки;
- поле зрения – в пределах 180 мм.
В современных модификациях микроскопов предусмотрены моторизованная фокусировка, Zoom для увеличения, упрощённая система смены окуляров и линз. Если необходимо увеличить поле зрения, целесообразно выбрать модель с широкоугольными окулярами. Для дифференциальной диагностики лучше использовать приборы с зелёными и синими светофильтрами.
Сегодня производители предлагают модульные модификации, которые позволяют оснастить микроскоп дополнительным оборудованием: видеокамерой, адаптерами для подключения к монитору, системами обработки и архивирования информации.
