Рентгенография является одним из основных способов обследования органов, структур и тканей. Достаточно информативная и универсальная методика базируется на способности твёрдых и мягких тканей по-разному поглощать рентгеновские лучи. По результатам обследования удаётся получить чёрно-белое изображение со светлыми и тёмными зонами, оценив которое, врач может сделать вывод о состоянии органа или структуры.

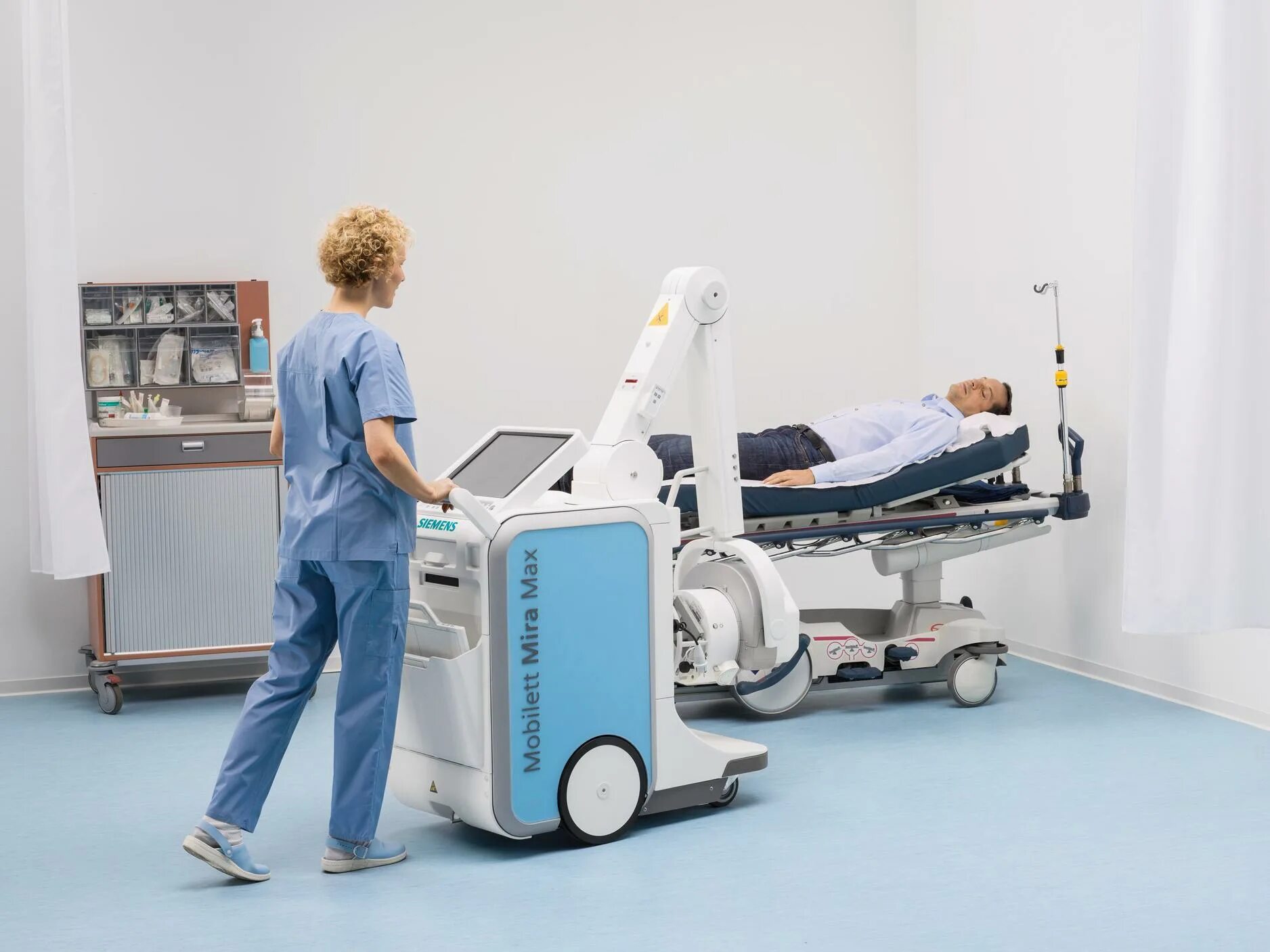

Для проведения диагностических мероприятий могут использоваться стационарные и палатные рентген-аппараты. И те, и другие одинаково функциональны и по техническим характеристикам практически ничем не отличаются друг от друга. Однако у палатных рентген-аппаратов есть неоспоримое преимущество: компактные габариты и возможность перемещения внутри больницы.
Назначение и область применения оборудования
Рентгенография незаменима при травмах и переломах, заболеваниях костей и суставов, сердечных и лёгочных патологиях. Исследование назначается для выявления заболеваний органов брюшной полости и оценки состояния внутренних органов. Несмотря на появление альтернативных способов диагностики, методика достаточно часто применяется при планировании и проведении операций, а также в послеоперационный период для наблюдения за восстановлением. Аппараты палатного типа используются для оснащения отделений травматологии, ортопедии, интенсивной терапии, хирургии и реанимации.
Конструктивно палатный аппарат состоит из следующих элементов:
- колёсного основания;
- установленного на нём генератора рентгеновских лучей с прямым или аккумуляторным питанием;
- рентгеновской трубки с портативным штативом;
- коллиматора;
- ящика для рентгеновских кассет и плоскопанельного детектора;
- аккумулятора и зарядного устройства.
Рентгеновская трубка генерирует излучение, коллиматор придаёт ему необходимый объём и форму (в зависимости от особенностей исследования). Плоскопанельные детекторы преобразуют рентгеновский поток в видимое излучение. Фотодиоды из аморфного кремния реагируют на свет и транслируют контрастное изображение на экран. Экспозиция запускается непосредственно от электросети или через аккумуляторы.
Все палатные модификации оснащены автоматизированным рабочим местом лаборанта (АРМ) на базе ПК, интегрированного в конструкцию рентген-аппарата. АРМ позволяет управлять параметрами экспозиции, просматривать полученное изображение на мониторе, выполнять предварительные настройки качества снимка (яркость, контрастность, масштаб), сохранять полученное изображение.
Варианты исполнения
В зависимости от способа обработки изображения различают два вида палатных рентген-аппаратов:
- аналоговые,
- цифровые.
При использовании аналоговых устройств изображение сначала фиксируется на фотоплёнке, которая затем проявляется в лаборатории. Оборудование считается надёжным, но для получения снимков требуются время и расходные материалы. Цифровые аппараты передают изображение на компьютер в режиме реального времени. Снимки можно обрабатывать, сохранять в архиве, распечатывать, пересылать другим специалистам.
Также аппараты различаются мощностью, которая подбирается с учётом специфики исследований:
- маломощные устройства (до 25 кВт) – для маммографии и дентальных исследований;
- аппараты мощностью 40-50 кВт – для общей рентгенографии и большинства видов исследований;
- приборы средней мощности (65-80 кВт), рассчитанные на интенсивную работу, – для рентгеноскопии и отдельных видов диагностики;
- сверхмощные устройства (80-150 кВт) – для сосудистых исследований.
Медицинское оборудование от ESM
Компания ESM предлагает большой выбор медицинского оборудования для оснащения крупных центров, клиник, стационаров и амбулаторий. В каталоге представлены высокотехнологичные палатные рентгены от ведущих отечественных и зарубежных производителей. Все установки разработаны с учётом современных требований к проведению диагностики, каждая модель протестирована, что подтверждено соответствующими сертификатами.
Вы можете приобрести палатный рентген на выгодных условиях, выбрав подходящую модель из каталога. Наши менеджеры помогут оформить заказ и ответят на все интересующие вопросы. К услугам наших клиентов – доставка оборудования в регионы, пусконаладочные работы, обучение персонала, гарантийное и постгарантийное обслуживание.
Лучшие модели

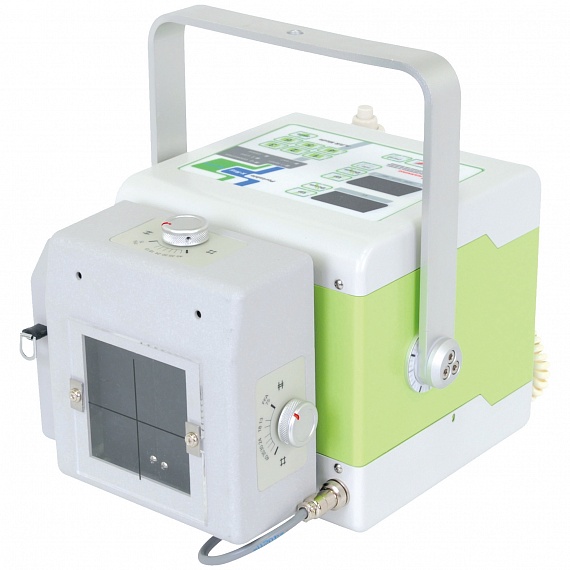

EcoTron EPX-F3200 – мобильный комплекс с цифровым рентгеном, предназначенный для диагностики непосредственно в больничных палатах. Аппарат базируется на подъёмно-поворотном штативе, который обеспечивает лёгкость позиционирования и значительно упрощает процесс исследования. Универсальная конструкция позволяет обследовать всех без исключения пациентов, в том числе с чрезмерной массой тела и с ограниченной подвижностью.
Функциональные особенности:
- моноблок мощностью 3,2 кВт даёт возможность выполнять качественные снимки при минимальной лучевой нагрузке;
- 12 анатомических программ и система автоматического выбора органов (череп, конечности, лёгкие и т. д.) с возможностью редактирования и сохранения в памяти устройства;
- система автоматического выбора режима работы с учётом особенностей проводимого исследования и веса пациента;
- передовая технология обработки изображений, обеспечивающая высокую чёткость и детализацию рентгенограмм;
- автоматический расчёт параметров ожидаемой и фактической длительности снимка с выводом значений на дисплей;
- совместимость с цифровыми устройствами DR/CR типа.
Аппарат оснащён двойным лазерным указателем, LED-коллиматором, системой защиты рентген-трубки от перегрева. Интуитивно понятный интерфейс, простая система управления, лёгкость и мобильность – благодаря этим характеристикам EcoTron EPX-F3200 является оптимальным выбором для оснащения отделений травматологии, хирургии, реанимации и интенсивной терапии.

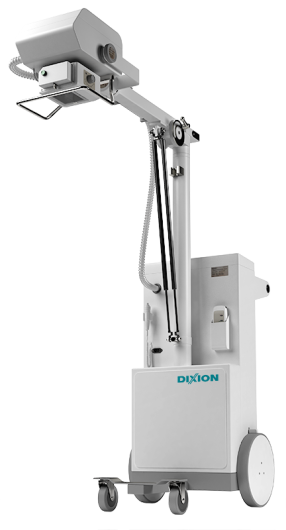

Remodix 9507 – палатный рентгеновский аппарат, предназначенный для проведения диагностических исследований в условиях стационара. Эргономичный, манёвренный и простой в управлении, этот аппарат обеспечивает высококачественную визуализацию в высоком разрешении. Лёгкая конструкция и колёсное основание позволяют перемещать оборудование из одного помещения в другое. Гибкость позиционирования излучателя даёт возможность обследовать маломобильных пациентов.
Функциональные особенности:
- цифровые технологии последнего поколения для быстрой обработки результатов;
- оптимальная мощность генератора (7 кВт), обеспечивающая хорошую визуализацию твёрдых и мягких тканей;
- плоскопанельный детектор для получения цифровых рентгеновских изображений в реальном времени без использования плёнки;
- автоматический вывод параметров экспозиции с учётом анатомической области, что существенно сокращает процесс подготовки к исследованию;
- цифровая архивация снимков и возможность подключения к сети ЛПУ.
Управление режимами осуществляется через панель с сенсорным экраном. Аппарат базируется на моноблочном колёсном основании с автоматизированной системой движения и преодоления порогов высотой до 10 см.

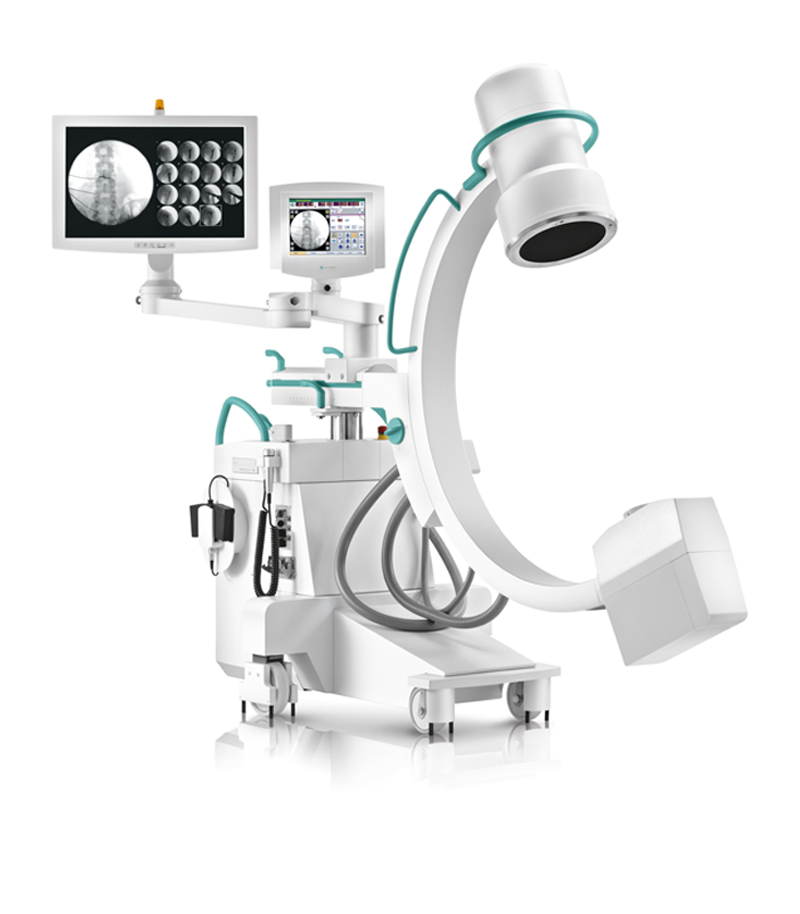

Передвижная рентген-установка С-дуга Ziehm Vision RFD Hybrid Edition – уникальная передвижная система с моторизацией всех четырех осей, предназначенная для гибридных операционных. Несмотря на мобильность и компактные габариты, аппарат обладает достаточной мощностью и функционалом для проведения требовательных интервенционных кардиоваскулярных процедур, инвазивных кардиологических манипуляций и операций в сосудистой хирургии. Пользователь может управлять передвижением установки из стерильного поля, что существенно экономит время и обеспечивает точность манипуляций в процессе вмешательства.
Функциональные особенности:
- лазерный визуализатор для удобства позиционирования и технология интеллектуального контроля дозы облучения;
- система распознавания металлических элементов, исключающая эффект ореола на изображениях;
- система изоцентрического вращения штатива вокруг исследуемой области;
- высокая мощность импульсного генератора (25 кВт) и светочувствительная матрица с высоким разрешением, позволяющие получать детализированные снимки без искажений;
- возможность управления джойстиками от стола в моторизованном режиме;
- беспроводная технология подключения к внутрибольничным ИТ-системам.
Установка оснащена системой активного водяного охлаждения, которая обеспечивает возможность непрерывной работы оборудования при продолжительных операциях.
Рекомендации по выбору
Параметры, на которые необходимо обратить внимание при выборе палатного рентгена:
- мощность (подбирается с учётом вида исследований);
- тип аппарата (аналоговый или цифровой);
- характеристики подвижного штатива (механический и приводной способ перемещения, возможность поворота стойки вокруг оси, ручной или ножной блокиратор колёс);
- общий функционал и дополнительные возможности (архивация снимков, передача изображения на рабочее место врача, ведение базы пациентов, встроенный дозиметр для контроля дозы излучения).
Аппарат следует подбирать, ориентируясь на специфику проводимых исследований и процедур.
