Электроэнцефалограф Нейровизор БММ-АТЕС
Электроэнцефалограф Нейровизор БММ-АТЕС
Электроэнцефалографы Нейровизор БММ/АТЕС - совместная разработка российской компании (аппаратная часть) и Программное обеспечение Neurotravel с 1998 г.
За 17 лет в России и СНГ установлены многие сотни этих приборов - в поликлиниках, детских и взрослых больницах, перинатальных центрах и блоках РИТ для новорожденных.
Постоянное усовершенствование как цифрового усилителя, так и программы, позволяет поддерживать уровень этих приборов в соответствии с самыми взыскательными требованиями времени. Дистанционный анализ ЭЭГ и сетевое решение, протоколы проведения исследований - автоматический и под управлением врача, автоматическое описание и встроенный редактор для врачебного заключения - новые опции, современные возможности.
Программное обеспечение Neurotravel отличается сочетанием простоты использования в базовом режиме с большими возможностями современных методов обработки ЭЭГ. Линейка цифровых усилителей - от 16 до 52 каналов. Отсюда - широкая область применения: от поликлиники до НИИ, от интраоперационного мониторинга под общей анестезией до мониторинга ЭЭГ недоношенных детей.
Современные текстильные ЭЭГ - шлемы MCScap со съемными Ag/AgCl-электродами позволяют проводить регистрацию электроэнцефалограмм по схемам 10-20, 10-10 (модифицированная) и 10-10 (полная). MCScap сочетает в себе преимущества обычных ЭЭГ шлемов с возможностью простого отключения и замены электродов.
Области применения:
- Запись рутинной ЭЭГ с автоматизацией протокола исследования, встроенным редактором для врачебного заключения и автоматическим описанием ЭЭГ
- Длительный ЭЭГ мониторинг (с видеозаписью и без) для взрослых и детей
- Мониторинг ЭЭГ новорожденных и недоношенных детей с трендами DSA и CFM
- Интраоперационный мониторинг пациентов под общей анестезией с трендом DSA и определением асимметрии кровоснабжения мозга
- Регистрация вызванных потенциалов, средне- и длиннолатентных
- Научные исследования, когнитивные вызванные потенциалы с подключением внешнего стимулятора
Комплектации:

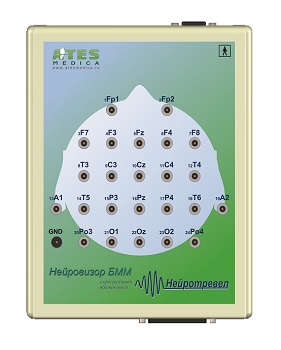

- Стационарный прибор (24, 36 или 52 канала), на столе или на тележке
- Переносной прибор (24 канала), в чемодане для транспортировки
- Модульная система из нескольких электроэнцефалографов и рабочих станций для анализа ЭЭГ. Модули передают ЭЭГ рабочим станциям через компьютерную сеть (госпитальная система) или через интернет (дистанционный анализ ЭЭГ).
| Технические характеристики | |
| Число входных каналов: | 24, 36, 52; любая пара каналов может быть использована для полиграфии |
| Частота оцифровки: | 250 Гц, 500 Гц или 1000 Гц; устанавливается в программе |
| Разрядность АЦП: | 24 бита |
| Шум: | не более 2 мкВ "пик-пик" |

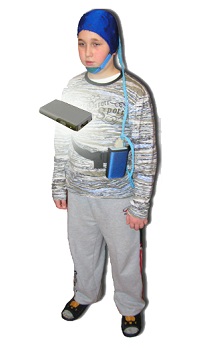

Комплекс для длительной амбулаторной регистрации ЭЭГ.
Применяется в эпилептологических и сомнологических отделениях и центрах, в психиатрических больницах, в отделениях функциональной диагностики, для научных исследований.
- До 16 каналов записи ЭЭГ.
- Время записи до 24 часов, без искажений для сжатия сигнала.
- Светодиодный индикатор состояния прибора ("включено", "идет запись", "батарея разряжена", и т.п.).
- Кнопка пациента для постановки маркеров во время записи. Маркеры визуализируются при анализе.
- Встроенный контроль импеданса электродов и встроенный амплитудный калибратор.
- Сохранение записи ЭЭГ на двух съемной флэш-карте.
- Беспроводная связь с программой управления: контроль качества записи на экране компьютера, установка параметров рекордера.
- Поставка в комплекте с электродной шапочкой (MCS Cap), или/и с комплектом клеящихся чашечковых электродов.
- Чехол и ремень для удобной фиксации прибора на пациенте.
- Ударопрочный легкий корпус.
Записи ЭЭГ загружаются в компьютер с флеш-карты и анализируются программой Neurotravel.
Технические характеристики
- 16 униполярных ЭЭГ-каналов (AC), 2 входа для нейтрального и земляного электродов (всего 18 входных каналов)
- Частота оцифровки: 120 Гц на канал
- Разрешение АЦП: 12 бит
- Максимально допустимое напряжение поляризации электродов: 0,3 В
- Частотный диапазон сигнала: 1-30 Гц
- Шум, приведенный ко входу: не более 5 мкВ ("peak to peak")
- Коэффициент подавления синфазной помехи (CMRR): не хуже 80 дБ
- Размеры: 130x76x22 мм; масса: не более 135 г.
- Питание от 1 алкалиновой батарейки типоразмера АА (1,5 вольт)
Регистрация ЭЭГ

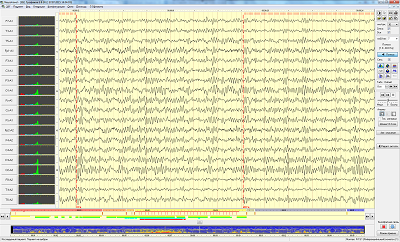

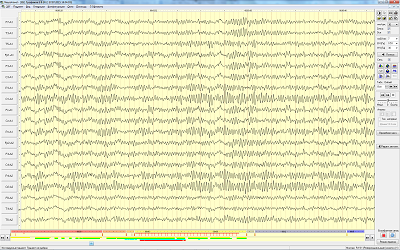

"Живой" сигнал, имитирующий качественную бумажную запись. До 64 каналов на экране.
Протокол исследования ЭЭГ позволяет заранее задать стадии исследования (фон, фотостимуляцию, гипервентиляцию, и т.д.) и переходить к различным стадиям в автоматическом режиме (рутинная запись "на потоке"), или управлять выбором и длиной стадий вручную (индивидуально для каждого пациента).
Автоматический анализ структуры ЭЭГ - подсчет индексов активности сигнала в стандартных частотных диапазонах и распознавание артефактных сегментов во время записи ЭЭГ. Эта информация отображается на навигационной панели и используется при анализе ЭЭГ.
Маркеры функциональных проб (фотостимуляции, гипервентиляции, открывания глаз, и др.) отмечаются на сигнале и в навигаторе.
Анализ ЭЭГ в реальном времени: спектральный анализ, когерентность, картирование, спектральный тренд (DSA), амплитудный и амплитудно-интегрированный (CFM) тренды работают и во время записи ЭЭГ.
Ремонтажирование и рефильтрация, полиграфия: монтажи и фильтры можно менять и при записи, и при анализе ЭЭГ; полиграфические каналы (ЭКГ, кривая дыхания, и др.) включаются в монтаж и выводятся с заданными цветом, фильтрами и разверткой.
Анализ записи
Простое и эффективное управление сигналом ЭЭГ.

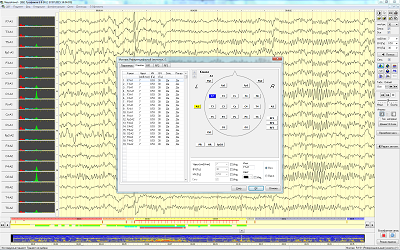

Выбор различных монтажей, изменение развертки, чувствительности и фильтров.

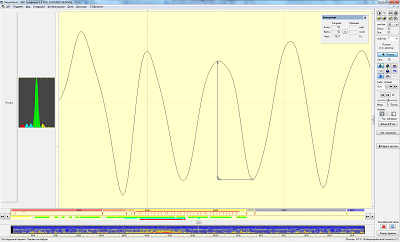

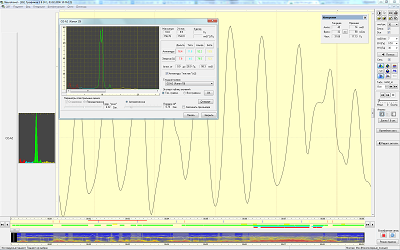

Увеличение любого фрагмента сигнала и измерение его параметров спектральным анализом "в один клик" или вручную.
Просмотр ЭЭГ в режиме слайд-шоу.

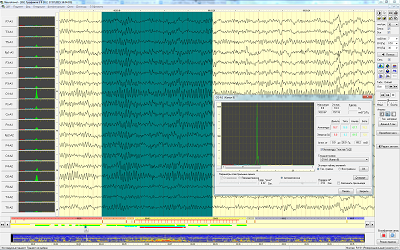

Анализ любого отмеченного сегмента, или группы сегментов ЭЭГ.
Весь арсенал инструментов анализа:

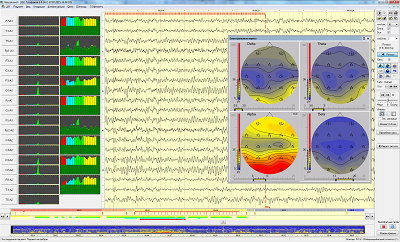

спектральный анализ, когерентность, спектральное и амплитудное картирование, и др.
Навигационная панель: вся запись как на ладони. Легкий переход на любой выбранный фрагмент записи. Наглядное отображение стадий протокола, маркеров функциональных проб, активностей в стандартных частотных областях, зашумленных сегментов сигнала.
Спектральный тренд уменьшенного размера, синхронизированный с навигационной панелью. Можно легко различить состояния пациента во время исследования (например, вспышку альфа - ритма при закрывании глаз)

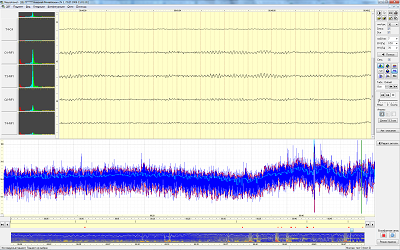

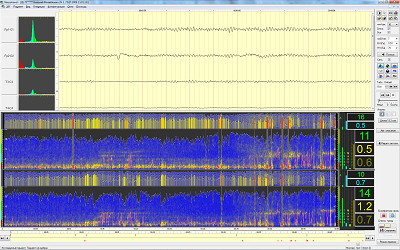

Тренды спектральной мощности (DSA) и амплитудно-интегрированной ЭЭГ (aEEG, CFM).
При длительном мониторинге ЭЭГ тренды позволяют анализировать динамику изменений ЭЭГ за длительный период времени – от нескольких минут до нескольких часов.
При анализе ЭЭГ новорожденных тренд CFM позволяет выявить скрытые патологические состояния младенца, требующие срочного вмешательства.
При интраоперационном мониторинге тренды DSA и aEEG предоставляют анестезиологу и хирургу ценную информацию о состоянии пациента.
Широкие возможности выбора конфигураций трендов для различных целей применения.

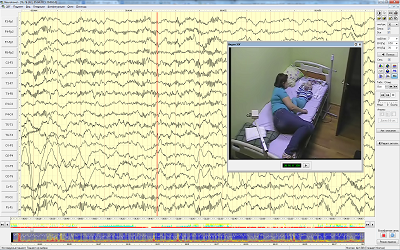

Видео ЭЭГ - современная цифровая система синхронизированной записи и анализа ЭЭГ и звукового видеофильма поведения пациента.
Запись при слабом освещении (цветной фильм) или в полной темноте (ч/б фильм).
Позиционирование на любой момент записи, просмотр фрагментов фильма синхронно с сигналом. Редактирование ЭЭГ и фильма с сохранением синхронизации.
Экспорт записи вместе с фильмом для просмотра и анализа на другом компьютере (без программы Neurotravel).

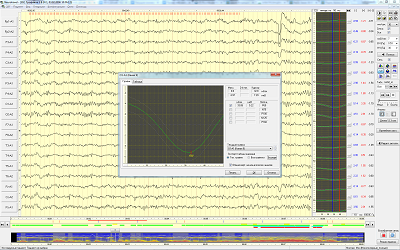

Вызванные потенциалы (ВП) для всего набора стимуляторов прибора (фотовспышка, фоностимулятор, шахматный паттерн).
Когнитивные ВП для внешнего стимулятора (отдельный компьютер со специализированной программой предъявления стимулов - E-Prime, Presentation, и т.п.).
Любая длительность эпохи ВП - от среднелатентных до длиннолатентных ВП (напр., P300 при внешнем стимуляторе).
Построение ВП во время записи ЭЭГ, или по любому сегменту записанного сигнала, для всех каналов выбранного монтажа.
И ещё:
База данных "пациенты - исследования". Легкость доступа к любому нужному исследованию для тысяч карточек пациентов и их ЭЭГ.
Просмотр записи ЭЭГ на любом компьютере без программы Neurotravel ("Neurotravel anywhere"). Экспорт записи и программы на "флешку" одним кликом - и ЭЭГ у Вас в кармане!
Экспорт записи ЭЭГ в оригинальном и стандартных форматах (EDF, EDF+, и др.). Анализ ЭЭГ на другом компьютере, с программой Neurotravel или любой другой, поддерживающей соотв. формат данных.
Интеграция в МИС (медицинскую информационную систему ЛПУ) с передачей данных по протоколу HL7
Врачебное заключение

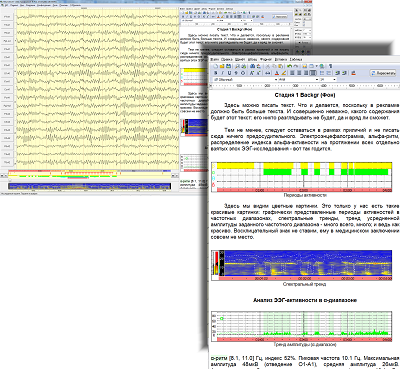

Встроенный редактор и автоматическое описание ЭЭГ - мощные инструменты для облегчения и ускорения написания врачебного заключения.
Автоматическое описание включает не только текст, но и интуитивно понятную графическую информацию по проведенному исследованию. Описание содержит только то, что специалист посчитает нужным задать в его конфигурации.
Врачебное заключение сохраняется в базе данных вместе с исследованием; его можно сохранить отдельно в виде файла и / или распечатать.
Дистанционная ЭЭГ и сетевое решение
Программный комплекс Neurotravel позволяет анализировать ЭЭГ удаленно от места ее регистрации и объединять несколько приборов и рабочих мест врача для анализа ЭЭГ в единую систему
Дистанционное решение: запись ЭЭГ передается через Интернет на ЭЭГ-централь и анализируется там, где находится специалист (например, у него дома)
Госпитальное решение: один или несколько приборов регистрируют ЭЭГ, записи передаются по компьютерной сети на ЭЭГ-централь и анализируются на одном или нескольких рабочих местах врача (компьютерах с программой Neurotravel)
Подключение периферии
"Шахматный паттерн".
Стимулятор для предъявления визуальных стимулов.
Реализуется на отдельном дисплее, управляется программой Neurotravel.
Подключение датчиков полиграфических каналов:
ЭКГ, SpO2, дыхания, и др. Необходимая периферия включается в комлектацию.
Локализация источников патологической активности
Локализация источников патологической активности
при эпилепсии, травмах, инсультах, опухолях, а также локализация источников вызванных потенциалов, волновых паттернов, генераторов ритмической активности.
Локализация рассчитывается и визуализируется программой BESA (Германия, наш эксклюзив) или Brain Loc (Россия), работающими совместно с программой Neurotravel .
Визуализация результатов локализации производится на трех ортогональных проекциях черепа с использованием схематичных послойных изображениях структур головного мозга или изображений, полученных при томографическом исследовании. Возможен просмотр результатов анализа нескольких записей в многооконном режиме.
