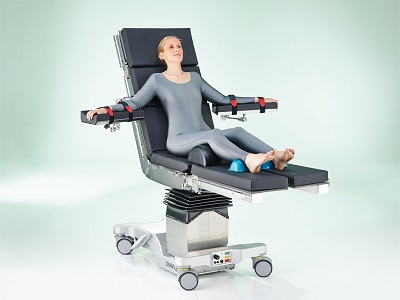

Стол операционный с электроприводом Diamond.

Уровень экстра-класса в линейке операционных столов представлен моделью Diamond.

Diamond - универсальная, мобильная, рентгенопроницаемая модель операционного электрогидравлического стола, обеспечивающая комфорт и надежность для любых видов операционных вмешательств.

Стол операционный с электроприводом Diamond:

• Стол допускает высокую нагрузку (до 450 кг).
• Двухступенчатая система безопасности всех имеющихся функций.
• Секционная конструкция рабочей панели стола позволяет его использование при различных хирургических вмешательствах. Снятие ножной панели и головной секции происходит путем нажатия кнопки.
• Операционный электрогидравлический стол обладает повышенной устойчивостью при растягивающих и сжимающих усилиях, что особенно актуально для ортопедической хирургии.
• Благодаря аккумуляторной батарее и входящему в комплект отдельному зарядному устройству стол может работать в автономном режиме.
• Телескопическая многоступенчатая колонна с ходом 50 см при начальной высоте 62 см.
• Регулировка ножных панелей, а также настройка положения спинных панелей в реверс-режиме посредством электроприводных устройств обеспечивают точное позиционирование пациента и коррекцию его положения в ходе операции.
• Наличие систем перехода на ручное управление расширяет функциональные возможности стола.
• Пульт ручного управления имеет освещенный индикационный дисплей, управляющую панель с кнопками навигации, позволяющую контролировать все электронные узлы стола.
• Резервный дистанционный пульт с Bluetooth (опционально) на колонне стола с жидкокристаллическим дисплеем, отображающим все сведения о статусе стола.
• Ножной переключатель с Bluetooth (беспроводной пульт управления поставляется опционально) с ЖК-дисплеем и подсветкой, с клавишами навигации.
• Резервная гидравлическая регулировка перемещений стола с помощью устройства предварительной настройки (на ножных педалях и колонне стола) в режиме ручного управления.
• Реверсный режим для регулировки и перенастройки функций стола для обратного расположения пациента.
• Ножная педаль, обеспечивающая перестановку в ручном режиме управления.
• Конструкция имеет свободное пространство для ног, обеспечивающее беспрепятственный и удобный подход хирургической бригаде.
• Легкость перемещения обеспечивают 4 легкоходных двойных шарикоподшипниковых электропроводных колеса с защитой от жидкости.
• Подключаемый направляющий ролик. Педаль, осуществляющая централизованную блокировку и подключение направляющего ролика.
• Центральная панель питания: подсоединение электрического кабеля, переключателя источника питания (сеть/аккумулятор), подсоединение схемы выравнивания потенциалов, основной выключатель
• Съемные, моющиеся подушки SAF производятся из специального материала для дополнительного комфорта и предупреждения пролежней

	Пульт управления (опция: ручное управление по беспроводной связи) Освещенный дисплей с индикацией всех сведений о статусе стола, например: позиционирование в данный момент, обратное расположение пациента и состояние заряда аккумуляторов. Панель управления с подсветкой для облегчения настроек в затемненном операционном зале.
	Ножной переключатель (опция: ножной переключатель с беспроводным пультом управления
	Двухступенчатая система безопасности для всех функций стола c дополнительным съемным ручным пультом и ножными педалями для перестановки в режиме ручного управления с использованием устройства преднастройки.
	Ножная педаль для перестановки в режиме ручного управления
	Педаль централизованной блокировки и подключения направляющего ролика

Эксплутационные характеристики

	Обратное расположение пациента Для облегчения интероперативного рентгена,а также получения свободного места для ног операционной бригады, особенно при ведении операции сидя.
	Телескопическая подъемная колонна с регулировкой в широком диапазоне Оптимальный доступ к операционному полю при ведении операции сидя и стоя. Неутомительная и эргономичная работа оперирующего хирурга.
	Возможность перемещать лежанку в продольном направлении на 275 мм (только у Diamond 60 BLK) Беспрепятственная возможность рентгена. Улучшенный доступ к операционному полю. Свободное место для ног и стоп.
	Снятие головной секции и ножной панели нажатием кнопки Простой заменой головной секции и ножной панели пациенту можно придать обратное расположение. Легкое подсоединение элементов стола обеспечивается надежными стыковочными элементами.
	Устойчивое направление движения и маневренностьблагодаря подключаемому 5-му ролику
	Центральная панель питаниядля подсоединения сетевого кабеля, переключателя работы от сети/аккумулятора, подсоединения схемы выравнивания потенциалов, а также главный выключатель
	«Мемори»-подушкипредотвращают появление пролежней и обеспечивают повышенный комфорт пациенту.

Модификации операционных электрогидравлических столов Diamond

DIAMОND 50BK — универсальная мобильная версия операционного стола экстра-класса.

Имеет короткую спинку и электрическую регулировку функций (вверх/вниз, положение латерального наклона, тренделенбург/антитренделенбург), электрорегулировку спинной секции, ножных панелей.

Стол имеет пульт ручного управления, дублирующий пульт управления на колонне стола, аккумулятор в комплекте с зарядным устройством.

Допускается аварийное гидравлическое управление функциями стола. Колеса стола имеют центральную фиксацию. Головная, ножная панели и удлинитель спинки не входят в базовую комплектацию.

DIAMOND 60BLK — модель, аналогичная DIAMOND 50BK.

Дополнительно имеется возможность электрогидравлического перемещения операционной поверхности стола в продольном направлении на 27,5 см (в целом) для удобства рентгена с применением C-дуги.

DIAMОND 60BG — аналог стола DIAMОND 50BK, но при этом имеет длинную спинку и встроенный почечный мостик.

Почечный мостик регулируется в пределах 10 см электрогидравлическим методом.

В столы операционные электрогидравлические Diamond могут добавляться опции для удобства использования в таких сферах как

• общая хирургия,
• лапароскопия,
• хирургия грудной клетки,
• травматология нижних конечностей;
• артроскопия колена, плеча;
• нейрохирургия;
• хирургия больных с большим весом,
• гинекология,
• урология,
• офтальмология,
• лор (щитовидная железа),
• при операциях на прямой кишке, почках, позвоночнике, руке (кисти).

Позиционирование пациентов

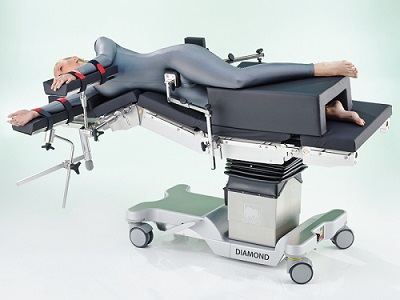

Хирургия грудной клетки/на боку

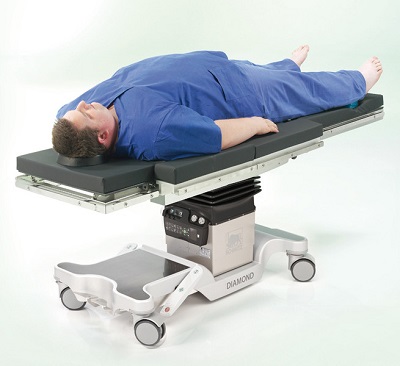

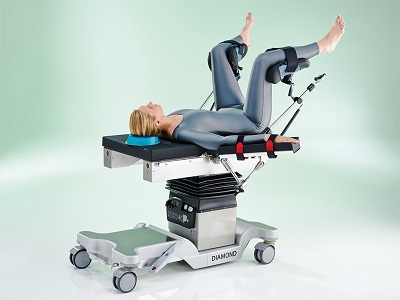

Позиционирование тучных пациентов сприменением уширителей стола 101.07.009 Гинекология

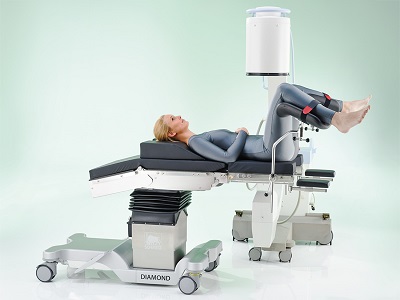

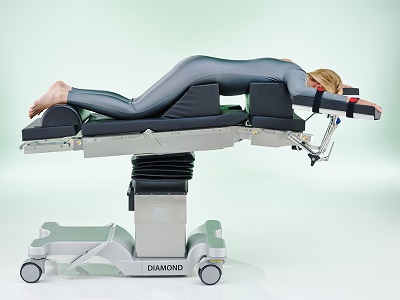

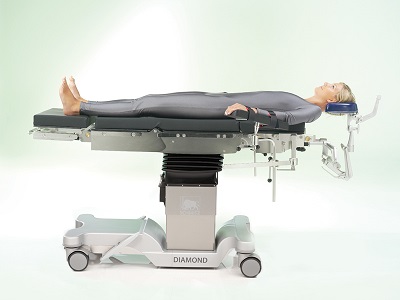

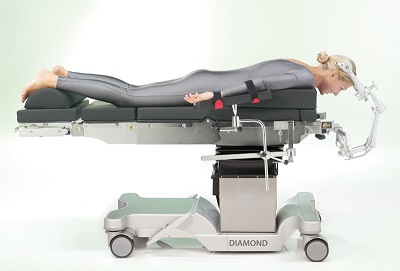

Урология Нейрохирургия Нейрохирургия позвоночника

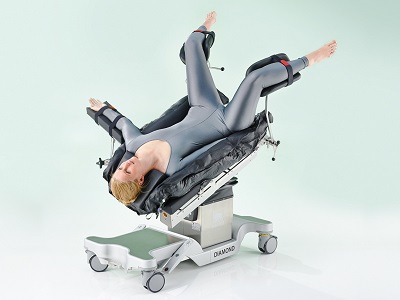

Операция на молочной железе

Офтальмология

Принадлежности для Diamond

	Опора для рук 101.05.001 с подушкой из специального искусственного материала, электропроводная, длиной 400 мм, с пристяжным ремнем и зажимом 101.20.003, переставляется по горизонтали и вертикали, откидывается посредством шарового шарнира, изготовлена из хром-никелевой стали.
	Опора для рук 101.05.002 с подушкой из специального искусственного материала и обшивкой, электропроводная, переставляется по высоте в пределах 80 мм, поворачивается одной рукой в пределах 360°, отводится и откидывается в пределах ±35°, включая зажим, 600 × 170 мм (Д × Ш).
	Щиток для рук 101.05.005 для удобства персонала по бокам операционного стола, рука пациента надежно защищена и лежит анатомически правильно, щиток для руки задвинут под обшивку и надежно удерживается весом пациента, 400 × 230 × 210 мм (Ширина × Глубина × Высота).
	Инфузионная стойка 101.07.004 из хром-никелевой стали, с 4 крючками вверху, переставной по высоте, с креплением и перестановкой посредством шарового шарнира.
	Полка для подачи инструментов 101.07.006 для крепления на боковой шине посредством зажима, переставляется по высоте в диапазоне 250 мм, с дополнительным самоторможением в шаровом шарнире, возможность всегда выставить горизонтально, несущая способность ок. 6 кг, размеры полки 450 × 260 мм (Д × Ш).
	Зажим 101.20.003 из хром-никелевой стали, неповоротный, для штанг диаметром 16–18 мм и сечением 10 × 25 мм.
	Зажим 101.20.004 из хром-никелевой стали, вращающейся, для штанг диаметром 16–18 мм.
	Опорный валик широкий 101.07.007 переставной по ширине, с мягкой обшивкой, для коленно-локтевого позиционирования и как упор для ягодиц при операциях на позвоночнике, учесть использование зажимов 101.20.001или 101.20.004! Опорная подушка 101.07.008 для коленно-локтевого позиционирования при операциях на прямой кишке и позвоночнике и как опора для ног при лапароскопии, для крепления к ножным панелям у столов серии DIAMOND, включая 2 зажима 101.20.003.
	Держатель для крепления подушек 101.03.003 (Рис. 1) для крепления подушек 101.03.004,101.03.005, 101.03.006 и 101.03.007, позволяет поворачивать подушки в двух плоскостях и перемещать их поперек и по вертикали, включая зажим 101.20.002. Опорный валик 101.03.004 (Рис. 2) подушка из специального искусственного материала, электропроводная, 200 × 65 мм. Держатель плеча и боков 101.03.005 (Рис. 3) подушка из специального искусственного материала с обшивкой, электропроводная, вогнутая, 215 × 100 мм. Опора для спины и ягодиц 101.03.006 (Pис. 4) подушка из специального искусственного материала с обшивкой, электропроводная, 200 × 120 мм. Опора для лобка, крестца и груди 101.03.007 (Рис. 5) подушка из специального искусственного материала с обшивкой, электропроводная, 85 × 85 мм.
	Стойка для принадлежностей 101.07.012 из хром-никелевой стали, конструкция из трубок квадратного сечения, с 5 шинами и подвешенной корзинкой, на поворотных роликах, электропро- водная, габаритные размеры: 630 × 580 × 1430 мм (Ширина × Глубина × Высота).
	Стойка для хранения ножных и головных панелей 101.07.041 из хром никелевой стали, конструкция из труб четырёхугольного сечения, с 6-ю парами адаптеров для гогловных и ножных панелей стола DIAMOND, две шины и одна корзина, колёсики электропроводимые, размеры 918 × 1243 × 1308 мм (Ширина × Глубина × Высота).

Принадлежности для ортопедии, травматологии, хирургии позвоночника и вытяжения

Подушка с вырезом 101.12.001

для операций на межпозвоночных дисках,
десятисекционная,
для индивидуальной подгонки под рост пациента,
рентгенопрозрачная,
электропроводная,
вырез для брюшной части с термомодулирующей прокладкой,
с креплением на пластине из специального искуственного материала,
макс. размеры (все сегменты) 640 × 420 × 120 мм (Д × Ш × В).

Агрегат для артроскопии колена 101.07.014

с перестановкой вручную,
с гелевой оболочкой и пристяжным ремнем,
для монтажа на боковой шине,
макс. допустимая нагрузка 25 кг,
учесть использование зажимов 101.20.004!

Агрегат коленно-локтевого позиционирования 101.07.015

для использования вместо ножной панели,
для коленно-локтевого позиционирования пациента при операциях на позвоночнике,
подушка из специального искуственного материала с обшивкой,
электропроводная,
с перестановкой по высоте на 200 мм с помощью ручки,
с боковыми рейками,
макс. нагрузка: 135 кг,
510 × 300 × 120 мм (Д × Ш × В).

Экстензионная приставка

Экстензионная приставка 101.06.001

С адаптером подключения к операционному столу, рабочей поверхностью позиционирования и противотяжным стержнем. Рейки экстензионные с двойными шарнирами для поворота и перестановки по высоте. С передвигающимся горизонтально или вертикально шарниром в рейке для облегчения доступа рентгена. Переставные по рейкам агрегаты тяги с шарниром для запрокидывания, разворота и вращения. Металлические детали целиком изготовлены из хромоникелевой стали с электрополировкой, включая стойку для хранения.

Учесть использование адаптера для крепления экстензионной приставки 101.06.002!

Серийная оснастка
