Ультразвуковой сканер DUS 6
Цифровая портативная ультразвуковая диагностисеская система DUS 6 – применяется в широком клиническом диапазоне, используется в акушерстве и гинекологии, кардиологии, урологии, при абдоминальных исследованиях, а также – сосудов, малых органов, ортопедии, педиатрии, транскраниальных исследованиях.
DUS 6 - портативный цифровой, черно-белый УЗИ сканер, многоцелевой.
Цифровая портативная ультразвуковая диагностисеская система DUS 6 – применяется в широком клиническом диапазоне, используется в акушерстве и гинекологии, кардиологии, урологии, при абдоминальных исследованиях, а также – сосудов, малых органов, ортопедии, педиатрии, транскраниальных исследованиях.
Цифровая ультразвуковая диагностическая система обработки изображений DUS 6 разработана и предназначена для анализа изображений в гинекологических и акушерских кабинетах, отделениях интенсивной терапии и пунктах неотложной помощи.
Применение мультичастотных датчиков высокого разрешения (96 элементов, опционально - 128), наличие в стандартной комплектации разъемов для одновременного подключения двух датчиков, 8 - сегментная TGCрегулировка, использование самых современных цифровых технологий и невысокая цена –делают этот сканер очень привлекательным для пользователей по соотношению превосходного качества изображения, удобства в работе и стоимости.
Благодаря возможности загрузки ветеринарных программ, УЗИ сканеры серии DUS–нашли широкое применение в ветеринарии.
В конструкции УЗИ сканера DUS 6 применены современные цифровые технологии : TSI, THI, DBF, DRF, RDA, DUF, которые позволяют получить изображение высокого качества.
Особая обработка изображения тканей (TSI), гармоническая обработка изображения тканей (THI), цифровое формирование луча (DBF), динамическое фокусировка приема (DRF), динамическая диафрагма в реальном времени (RDA), динамическое частотное сканирование (DUF), а также динамическая аподизация.
Ультразвуковой сканер DUS 6 имеет технологию оптимизации качества изображения, которая улучшает рельефность и качество изображения.
- • Динамическое частотное сканирование
- • Динамическое апертура в реальном режиме времени
- • Динамической аподизации изображения
- • Широкополосное цифровое формирования луча
- • Динамическая фокусировка
Основные характеристики
- • Режим: B, B/B, 4B, B/M, M, Картинка в картинке
- • Количество градаций серого: 256
- • Дисплей: 10’’ с режимом програссивной строчной развертки
- • Диапазон частот датчиков: 2~10 Мгц
- • Русскоязычное меню
- • Количество разъемов для датчиков: 2
- • Формирование луча:
- · Широкополосное цифровое формирования луча
- · Динамическая фокусировка
- · Динамическая апертура в реальном режиме времени
- · Динамическое частотное сканирование
- • Динамической аподизации изображения
- · THI техногогия распознавания гармоника исследуемых тканей
- · TSI технология распознавания специфики исследуемых тканей
- • Угол сканирования: От 30 до 155 градусов (в зависимости от типа датчика)
- • Глубина сканирования (мм): От 20 до 250 (в зависимости от типа датчика)
Предварительная обработка
- • Динамический диапазон:
- · Подчеркивание контуров
- · Корреляция частоты
- · Корреляция линии
- · Сглаживание
- · AGC
- · 8-сегментная TGC корректировка
- · Обработка изображений (IP)
- · Приемочный контроль:
- - Карта градации серого
- - Гамма коррекции
- - Перемена лево-право, ввех-вниз
Функции
- • Кинопетля: 256 изображений
- • Увеличение в реальном времени: ×1.0 ×1.2 ×1.4 ×1.6 ×2.0 ×2.4 ×3.0 ×4.0
- • Хранение данных: Flash-карта и USB-карта
- • Сохраниние: изображений 128
- • Метка тела: 100 видов
- • Автообнаружение датчика
- • 16-сегментное акустическое корректирование мощности
Режимы и вычисления
- • B-режим: расстояние, окружность, площадь, объем, угол, соотношение,стеноз
- • М-режим: расстояние, скорость, ЧСС (2 цикла)
- • Пакеты прикладных программ и область применения: абдоминальные, урологические, гинекологические, акушерские и кардиологические исследования, исследования малых органов, возможность применения в педиатрии, биопсия.
Отображение данных на дисплее
Дата, недель, время, частота датчиков, величина, инф. о пациентах, инф. о лечебном учреждении, увеличение, ценность, метка тела, аннотация и пр.
Встроенные порты
- • Видео-выход 1шт
- • VGA-выход 1 шт
- • USB-порт 2 шт
- • DICOMM3.0 1шт (опции)
Электропитание:100~240 V 50/60Гц
Размеры:353mm (W)×315mm (L)×253mm (H)
Вес:11.5 кг
Стандартная конфигурация
Ультразвуковой сканер DUS 6:
- Основной блок DUS 6
- 10’’ дисплей
- 2 разъема для датчиков
- Кинопетля память на 256 изображений
- 2 USB порта
- Пакеты программ вычислений и измерений
Дополнительные датчики
- Конвексный датчик: С363-1(2.0/3.0/4.0/5.0/6.0 МHz)
-
Брюшная полость, гинекология, внутриутробное обследование / акушерство и педиатрия;
-
- Конвексный датчик: C362 (2.0/3.0/4.0/5.0/6.0 МHz) Брюшная полость, гинекология, внутриутробное обследование / акушерство и педиатрия;
- Эндоректальный датчик: E743 (6.0/7.0/8.0/9.0/10.0МHz) Прямая кишка и окружающие внутренние органы, матка, яичники и простата;
- Эндовагинальный датчик: E613 (4.5/5.5/6.5/7.5/8.5MHz) Гинекология, внутриутробное обследование / акушерство и урология;
- Микроконвексный датчик: C321(2.0/3.0/4.0/5.0/6.0 МHz) Брюшная полость, гинекология, внутриутробное обследование / акушерство, педиатрия и кардиология;
- Конвексный датчик: C343-1 (2.0/3.0/4.0/5.0/6.0 МHz) Брюшная полость, гинекология, внутриутробное обследование / акушерство и педиатрия;
Дополнительные возможности:
- DICOM3.0
- Ножная педаль
- Мобильная тележка
- Сумка для переноски
- Видеопринтер
- Биопсийные насадки
DUS 6 спецификация
|
Модель |
DUS 6 |
|
Монитор |
10-дюймовый черно-белый монитор высокого разрешения без чрезстрочной развертки |
|
Разъемы для подключения датчиков |
Два разъёма : возможность подключения одновременно двух датчиков |
|
Режимы сканирования |
B, B + B, 4B, B + M, и М |
|
Градации серого |
256 уровней |
|
TGC регулировка |
8–ми сегментная |
|
Частоты датчиков |
от 2.5 МГц до 10.0 МГц |
|
Количество элементов в датчиках |
от 96 128 ( в зависимости от типа датчика ) |
|
Глубина сканирования |
от 30 до 246 мм ( в зависимости от типа датчика) |
|
Угол сканирования |
От 20 до 128 град.(в зависимости от типа датчика) |
|
Увеличение изображения |
x1.0, x1.2, x1.4, x1.6, x2.0, x2.4, x3.0, x4.0 (в режиме реального времени) |
|
Сохранение изображений |
JPEG : 1000 кадров ; BMP : 128 кадров ; CIN : 128 кадров |
|
Кинопетля |
На 256 кадров |
|
Память |
115 изображений |
|
Перемещение глубины |
B, B + B, 4B, B + M, М-режимы в реальном времени, с шагом 10 мм |
|
Коэффициент корреляции кадров |
8 уровней регулировки (0~7) |
|
Преобразование изображения |
Поворот Вниз/Вверх, поворот Влево/Вправо |
|
Изменение языка |
Русский , английский, французский, немецкий и т.д. |
|
Акустическая мощность |
16 уровней регулировки (0~15) |
|
Динамический диапазон |
30dB~90dB (инкременты в 4 дБ) |
|
Положение фокуса |
16 регулируемых уровней |
|
Фокусное число |
Максимально 4 |
|
Пакеты программ |
Брюшная полость, акушерство, малые органы, гинекология, ортопедия, кардиология и урология. |
|
Измерения в B-режиме |
Расстояние, окружность, площадь, объем, соотношение, % стеноза и угол |
|
Измерения в М-режиме |
Расстояние, время, наклон, частота сердечных сокращений (2 цикла) |
|
Примечания |
Имя пациента, возраст, пол, время, дата, название клиники, имя врача, комментарий (полноэкранное редактирование символов) |
|
Пиктограммы |
> 80 типов |
|
2 USB порта |
USB 1.1 |
|
Распечатка изображений |
Возможность использования как видеопринтеров , так и лазерных принтеров для распечатки изображений . |
|
DICOM 3.0 |
Опционально |
|
Биопсия под контролем УЗИ |

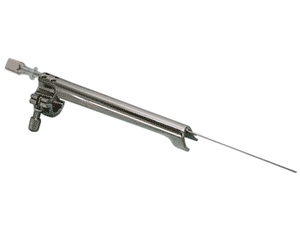

Для всех видов датчиков имеются биопсийные насадки (опция) |
|
Ножная педаль |
Опционально |
|
Габаритные размеры мм |
353(Ш)х315(Д)х253(В) |
|
Масса , кг |
11.5 |
