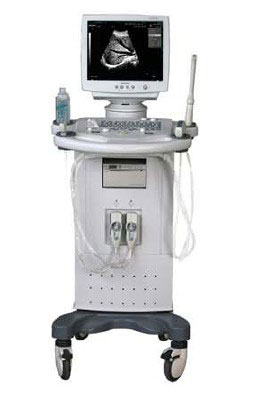

Ультразвуковой сканер DUS 8
УЗИ сканер DUS 8 снабжен всеми необходимыми функциями для общих ультразвуковых исследований, предназначен для анализа изображений в гинекологических и акушерских кабинетах, отделениях интенсивной терапии и пунктах неотложной помощи.
Благодаря возможности загрузки ветеринарных программ, УЗИ сканеры серии DUS – нашли широкое применение в ветеринарии.
В конструкции УЗИ сканера DUS 8 применены современные цифровые технологии: TSI, THI, DBF, DRF, RDA, DUF, которые позволяют получить изображение высокого качества.
Особая обработка изображения тканей (TSI), гармоническая обработка изображения тканей (THI), цифровое формирование луча (DBF), динамическое фокусировка приема (DRF), динамическая диафрагма в реальном времени (RDA), динамическое частотное сканирование (DUF), а также динамическая аподизация.
Качество аппарата подтверждены российскими и зарубежными сертификатами. Гарантия завода изготовителя - составляет 18 месяцев.
Основные характеристики ультразвукового аппарата DUS 8
- • Режим: B, B/B, 4B, B/M, M, Картинка в картинке
- • Количество градаций серого: 256
- • Дисплей: 14’’ с режимом програссивной строчной развертки
- • Диапазон частот датчиков: 2~10 Мгц
- • Количество разъемов для датчиков: 2
- • Формирование луча:
- · Широкополосное цифровое формирования луча
- · Динамическая фокусировка
- · Динамическая апертура в реальном режиме времени
- · Динамическое частотное сканирование
- • Функции обработки изображения
- · THI технология распознавания гармоника исследуемых тканей
- · TSI технология распознавания специфики исследуемых тканей
- • Угол сканирования: От 30 до 155 градусов (в зависимости от типа датчика)
- • Глубина сканирования (мм): От 20 до 250 ( в зависимости от типа датчика)
Предварительная обработка
- • Динамический диапазон:
- · Подчеркивание контуров
- · Корреляция частоты
- · Корреляция линии
- · Выравнивание
- · AGC
- · 8-сегмент TGC корректирование
- · Обработка изображений (IP)
- • Приемочный контроль:
-
- · Карта градации серого
- · Гамма коррекции
- · Перемещение лево-право
- · Перемещение ввех-вниз
- • Кинопетля: двунаправленные 256 изображений
- • Увеличение в реальном времени: ×1.0 ×1.2 ×1.4 ×1.6 ×2.0 ×2.4 ×3.0 ×4.0
- • Носители данных: Flash-карта и USD-карта
- • Кинопетля: на 256 изображений
- • Метка тела: 100 видов
- • Автообнаружение датчика
- • 16-сегмент акутический мощность корректорование
- • Данные выводимые на дисплей: Дата, кол-во недель, время, частота датчиков, величина, инф. о пациентах, инф. о больнице, увеличение, метка тела, аннотации, место датчиков и пр.
- • Встроенные порты:
- · Видео-выход 1шт
- · VGA-выход 1 шт
- · USB-порт 2 шт
- · DICOMM3.0 1шт (опции)
- • Электропитание:100~240 V 50/60Гц
- • Габариты: 530mm (W)×700mm (L)×1300mm (H)
- • Вес: 33 кг
Стандартная комплектация ультразвукового аппарата DUS 8
- • Основной блок DUS 8
- • 14’’ монитор с режимом програссивной строчной развертки
- • разъема для датчиков
- • Кинопетля память на 256 изображений
- • 2 USB порта
- • Пакеты программ вычислений и измерений
Дополнительно
- • Конвексный датчик: С363-1(2.0/3.0/4.0/5.0/6.0 МHz)
- Линейный датчик: L743(6.0/7.0/8.0/9.0/10.0МHz)
- Эндоректальный датчик: E743 (6.0/7.0/8.0/9.0/10.0МHz)
- Эндовагинальный датчик: E613 (4.5/5.5/6.5/7.5/8.5MHz)
- Микроконвексный датчик: C321(2.0/3.0/4.0/5.0/6.0 МHz)
- Конвексный датчик: C343-1 (2.0/3.0/4.0/5.0/6.0 МHz)
- Видео принтер

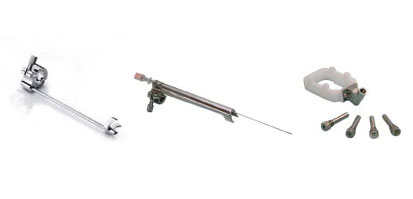

- Набор для биопсии
- DICOM3.0
- Ножная педаль
DUS 8 спецификация
|
Модель |
DUS 8 |
|
Монитор |
14-дюймовый черно-белый монитор высокого разрешения без чрезстрочной развертки |
|
Разъемы для подключения датчиков |
возможность подключения одновременно двух датчиков |
|
Режимы сканирования |
B, B + B, 4B, B + M, и М |
|
Градации серого |
256 уровней |
|
TGC регулировка |
8 –ми сегментная |
|
Частоты датчиков |
от 2.5 МГц до 10.0 МГц |
|
Количество элементов в датчиках |
от 96 до 128 ( в зависимости от типа датчика ) |
|
Глубина сканирования |
от 30 до 246 мм ( в зависимости от типа датчика) |
|
Угол сканирования |
От 20 до 128 град.(в зависимости от типа датчика) |
|
Увеличение изображения |
x1.0, x1.2, x1.4, x1.6, x2.0, x2.4, x3.0, x4.0 (в режиме реального времени) |
|
Сохранение изображений |
JPEG : 1000 кадров ; BMP : 128 кадров ; CIN : 128 кадров |
|
Кинопетля |
На 256 кадров |
|
Память |
115 изображений |
|
Перемещение глубины |
B, B + B, 4B, B + M, М-режимы в реальном времени, с шагом 10 мм |
|
Коэффициент корреляции кадров |
8 уровней регулировки (0~7) |
|
Преобразование изображения |
Поворот Вниз/Вверх, поворот Влево/Вправо |
|
Изменение языка |
Русский , английский, французский, немецкий и т.д. |
|
Акустическая мощность |
16 уровней регулировки (0~15) |
|
Динамический диапазон |
30dB~90dB (инкременты в 4 дБ) |
|
Положение фокуса |
16 регулируемых уровней |
|
Фокусное число |
Максимально 4 |
|
Пакеты программ |
Брюшная полость, акушерство, малые органы, гинекология, ортопедия, кардиология и урология. |
|
Измерения в B-режиме |
Расстояние, окружность, площадь, объем, соотношение, % стеноза и угол |
|
Измерения в М-режиме |
Расстояние, время, наклон, частота сердечных сокращений (2 цикла) |
|
Примечания |
Имя пациента, возраст, пол, время, дата, название клиники, имя врача, комментарий (полноэкранное редактирование символов) |
|
Пиктограммы |
> 80 типов |
|
2 USB порта |
USB 1.1 |
|
Распечатка изображений |
Возможность использования как видеопринтеров , так и лазерных принтеров для распечатки изображений . |
|
DICOM 3.0 |
Опционально |
|
Биопсия под контролем УЗИ |
Для всех видов датчиков имеются биопсийные насадки (опция) |
|
Ножная педаль |
Опционально |
|
Габаритные размеры мм |
530(Ш)х700(Д)х1300(В) |
|
Масса , кг |
33 |
