Электрокардиографы Аксион

Гипертония, аритмия, инсульт, ишемическая болезнь, инфаркт – перечень сердечных патологий достаточно обширен. Именно они считаются наиболее распространёнными среди взрослого населения. И, к сожалению, чаще всего становятся причиной летальных исходов. За последние два-три десятилетия эти заболевания значительно «помолодели», что не может не вызывать беспокойства во врачебном сообществе.

Диагностика и своевременное выявление отклонений в работе сердечно-сосудистой системы – одна из главных задач современной медицины. Для оценки работы сердца кардиологи используют электрокардиографию, которая проводится с использованием специального оборудования.

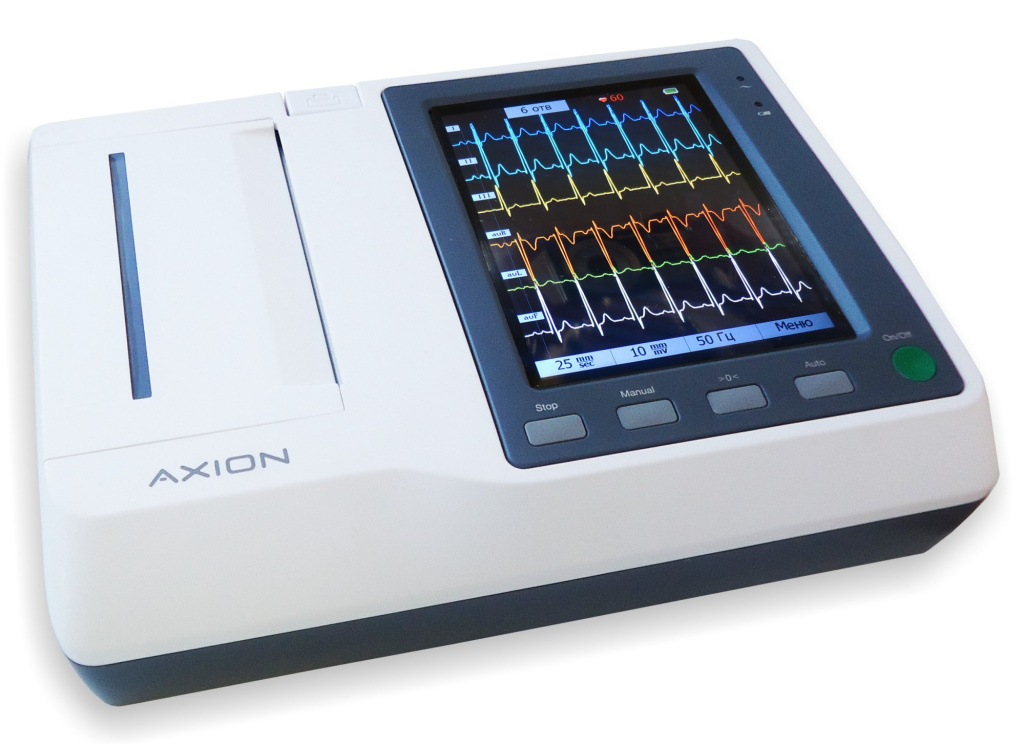

В данном разделе представлены электрокардиографы «Аксион».

Назначение и область применения оборудования

Электрокардиограф — это специализированный аппарат, предназначенный для измерения и регистрации электромагнитных импульсов, которые образуются при сокращении сердечной мышцы и в состоянии покоя. Прибор фиксирует разность потенциалов, образующуюся между расположенными на коже электродами. Полученные данные отображаются на бумажной ленте или на дисплее в виде графической схемы – электрокардиограммы (ЭКГ).

Электрокардиографы «Аксион» используются для оснащения машин скорой помощи, реанимационных боксов, кардиологических и хирургических кабинетов, приёмных отделений больниц и диагностических центров. Также приборы применяются для регулярного контроля за работой сердечной мышцы у людей, чей род деятельности связан с определёнными рисками, серьёзными физическим и психологическими нагрузками: пожарных, спортсменов, военнослужащих, полицейских, лётчиков гражданской авиации, спасателей. ЭКГ позволяет вовремя заметить отклонения от нормы и назначить правильное лечение.

Принцип действия

Все электрокардиографы «Аксион» имеют примерно одинаковое устройство:

• электрографический прибор;

• несколько комплектов электродов (неонатальные, детские взрослые) с разными фиксаторами (липучки, прищепки, резиновые груши);

• съёмный блок питания;

• кабель для передачи данных на записывающее оборудование;

• усилитель сигналов;

• самописец, катушка с лентой.

Некоторые модификации оснащены встроенным жидкокристаллическим монитором, портами для интеграции с ПК и внешним монитором.

Принцип работы электрокардиографа прост: прибор считывает электрические потенциалы при работе мышцы сердца в разных вариантах отведениях и записывает данные в виде электрокардиограммы (ЭКГ).

Конструктивные особенности и виды

Электрокардиографы различаются между собой количеством каналов, одновременно выводимых на бумагу или экран. Виды приборов:

• Одноканальные – самые простые модификации с одним датчиком, фиксирующие частоту пульса. В основном используются в домашних условиях и для оснащения бригад скорой помощи.

• Трёхканальные. Работают на четырёх электродах, установленных на конечности пациента. Позволяют проводить диагностику работы сердца по трем отведениям одновременно. Оснащены термопринтером для распечатки кардиограммы.

• Шестиканальные. Многофункциональные приборы, предназначенные для использования в медучреждениях, а также для оснащения спасательных бригад и реанимационных машин. Электрокардиографы имеют большой объём памяти, рассчитанный на хранение данных по 1 000 проведённым исследованиям. Вся информация выводится на дисплей и может быть распечатана при помощи встроенного принтера.

• Двенадцатиканальные. Самые производительные и точные приборы, позволяющие выполнять многопараметрические исследования сердечной деятельности. Электрокардиограф регистрирует, отображает на дисплее и печатает все 12 отведений. Одновременно осуществляется непрерывный контроль основных показателей сердечно-сосудистой системы: пульса, артериального давления, сердечного ритма.

Электрокардиограф может быть стационарным и переносным. В некоторых модификациях предусмотрен расширенный набор опций (например, система функционального тестирования, слот для передачи данных на ПК).

Медицинское оборудование от ESM

Электрокардиографы «Аксион» – надёжное и функциональное оборудование, полностью отвечающее современным стандартам диагностики и лечения. Вы можете приобрести прибор с оптимальными характеристиками, выбрав подходящую модель из нашего каталога. Мы предлагаем максимально выгодные условия: приемлемые цены, возможность покупки в рассрочку, доставка, гарантийное обслуживание.

Лучшие модели

Электрокардиограф ЭК1Т-1/3-07 с функцией передачи данных по каналу GSM предназначен для измерения и графической регистрации биоэлектрических потенциалов сердца при диагностике состояния сердечно-сосудистой системы пациента. Аппарат используется для оснащения поликлиник, стационаров, выездных медицинских бригад и машин скорой помощи. Электрокардиограмма регистрируется в ручном или автоматическом режиме на термобумаге при помощи термопринтера.

Особенности кардиографа:

• возможность синхронной регистрации кардиографических отведений продолжительностью до 10 с с выводом на печать по одному или трём каналам;

• возможность построения ритмограммы, гистограммы, скаттерограммы при мониторировании сердечного ритма;

• звуковая сигнализация сердечного ритма и аварийных ситуаций;

• защита от дефибрилляции;

• цветной дисплей;

• внутренняя память на 500 электрокардиограмм, слот для карты памяти;

• возможность передавать данные ЭКГ на компьютер, сохранять в архиве или в отдельном файле.

Встроенная аккумуляторная батарея обеспечивает регистрацию не менее 100 кардиограмм без дополнительной зарядки. Зарядку аккумулятора можно выполнять одновременно с регистрацией кардиограммы.

Электрокардиограф ЭК3ТЦ-3/6-04 – ещё один функциональный прибор, предназначенный для диагностики состояния сердечно-сосудистой системы. Данная модель обеспечивает съём ЭКГ с одновременной регистрацией 3/6/12 общепринятых отведений, отведений по Кабрера и 3 отведений по Нэбу.

Особенности кардиографа:

• автоматический и ручной режимы работы;

• автоматическое измерение амплитудно-временных параметров ЭКГ;

• фильтры ЭКГ-сигнала: сетевых помех, антитреморный, дрейфа;

• возможность подключения внешней клавиатуры и лазерного принтера;

• возможность использования при наличии у пациента кардиостимулятора;

• световая индикация питания сети переменного тока, заряда аккумулятора, состояния фильтров, нарушения контакта электродов, отсутствия термобумаги.

Цветной сенсорный дисплей диагональю 5,7 дюйма (14 см) позволяет просматривать ЭКГ без регистрации на бумаге, а также настраивать параметры кардиографа с учётом клинической картины. Предусмотрена возможность создания архива зарегистрированных ЭКГ при установке внешней карты памяти в имеющийся слот.

Электрокардиограф ЭК1Т-1/3-07 – современный прибор для регистрации биоэлектрических потенциалов сердца. Портативная модель оснащена цветным TFT-дисплеем и встроенным термопринтером. На принтере, подключённом к ПК, можно распечатать всю ЭКГ или отдельный участок. Кардиограф работает от сети переменного тока или от встроенной аккумуляторной батареи. Встроенные цифровые фильтры (сетевой и антитреморный) улучшают качество регистрации электрокардиограммы.

Особенности модели:

• звуковая сигнализация сердечного ритма с функцией регулировки уровня сигнала;

• возможность использования программы 12-канального регистратора и архиватора для ПК;

• возможность просмотра ЭКГ на экране монитора в режиме реального времени в формате 1, 3, 6 или 12 отведений одновременно;

• возможность записи ритмограммы с последующей печатью;

• встроенная память на 500 фрагментов ЭКГ.

Устройство функциональной диагностики заболеваний сердечно-сосудистой системы человека может использоваться в поликлиниках, в профильных отделениях стационаров, в кабинетах врачей общей практики, в машинах скорой медицинской помощи, в фельдшерско-акушерских пунктах.

Сравнительная таблица основных характеристик

Рекомендации по выбору

Параметры, на которые следует обратить внимание при выборе электрокардиографа:

• Тип прибора. Для проведения исследований в медучреждении лучше выбрать прибор стационарного типа – расширенный функционал позволит получать максимально точные результаты диагностики. Для оснащения выездных бригад подойдут портативные кардиографы. Они имеют небольшой вес и могут работать как от сети, так и от аккумулятора.

• Объём памяти. Приборы с большим объёмом памяти могут фиксировать и хранить результаты примерно 1 000 исследований, что особенно важно для крупных больниц и медицинских центров.

• Возможность подключения к ПК. Данная опция существенно упрощает работу врача, а также позволяет архивировать результаты обследования пациентов.

Наши специалисты помогут подобрать оптимальную модель электрокардиографа.
